SISTEMI DI MISURA E SUPERVISIONE

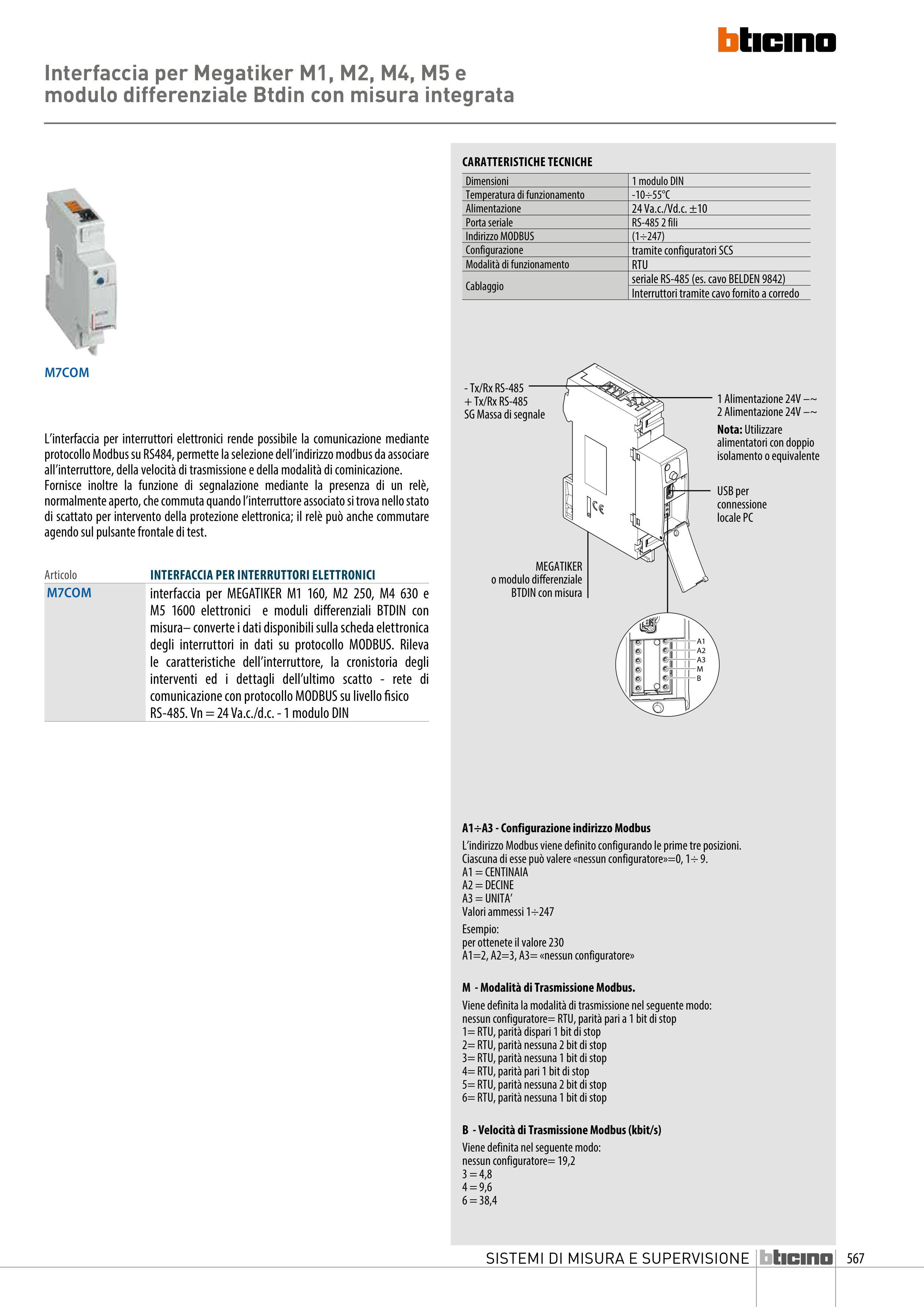

Interfaccia per Megatiker M1, M2, M4, M5 e
modulo differenziale Btdin con misura integrata
L’interfaccia per interruttori elettronici rende possibile la comunicazione mediante
protocollo Modbus su RS484, permette la selezione dell’indirizzo modbus da associare
all’interruttore, della velocità di trasmissione e della modalità di cominicazione.
Fornisce inoltre la funzione di segnalazione mediante la presenza di un relè,
normalmente aperto, che commuta quando l’interruttore associato si trova nello stato
di scattato per intervento della protezione elettronica; il relè può anche commutare
agendo sul pulsante frontale di test.
Articolo
INTERFACCIA PER INTERRUTTORI ELETTRONICI
M7COM
interfaccia per MEGATIKER M1 160, M2 250, M4 630 e
M5 1600 elettronici e moduli differenziali BTDIN con
misura– converte i dati disponibili sulla scheda elettronica
degli interruttori in dati su protocollo MODBUS. Rileva
le caratteristiche dell’interruttore, la cronistoria degli
interventi ed i dettagli dell’ultimo scatto - rete di
comunicazione con protocollo MODBUS su livello fisico
RS-485. Vn = 24 Va.c./d.c. - 1 modulo DIN
M7COM
- Tx/Rx RS-485
+ Tx/Rx RS-485
SG Massa di segnale
MEGATIKER
o modulo differenziale
BTDIN con misura
USB per
connessione
locale PC
1 Alimentazione 24V –~
2 Alimentazione 24V –~
Nota: Utilizzare
alimentatori con doppio
isolamento o equivalente
CARATTERISTICHE TECNICHE
A1÷A3 - Configurazione indirizzo Modbus
L’indirizzo Modbus viene definito configurando le prime tre posizioni.
Ciascuna di esse può valere «nessun configuratore»=0, 1÷ 9.
A1 = CENTINAIA
A2 = DECINE
A3 = UNITA’
Valori ammessi 1÷247
Esempio:
per ottenete il valore 230
A1=2, A2=3, A3= «nessun configuratore»
M - Modalità di Trasmissione Modbus.
Viene definita la modalità di trasmissione nel seguente modo:
nessun configuratore= RTU, parità pari a 1 bit di stop
1= RTU, parità dispari 1 bit di stop
2= RTU, parità nessuna 2 bit di stop
3= RTU, parità nessuna 1 bit di stop
4= RTU, parità pari 1 bit di stop
5= RTU, parità nessuna 2 bit di stop
6= RTU, parità nessuna 1 bit di stop
B - Velocità di Trasmissione Modbus (kbit/s)
Viene definita nel seguente modo:
nessun configuratore= 19,2
3 = 4,8
4 = 9,6
6 = 38,4
Dimensioni
1 modulo DIN
Temperatura di funzionamento
-10÷55°C
Alimentazione
24 Va.c./Vd.c. ±10
Porta seriale
RS-485 2 fili
Indirizzo MODBUS
(1÷247)
Configurazione
tramite configuratori SCS
Modalità di funzionamento
RTU
Cablaggio
seriale RS-485 (es. cavo BELDEN 9842)
Interruttori tramite cavo fornito a corredo
