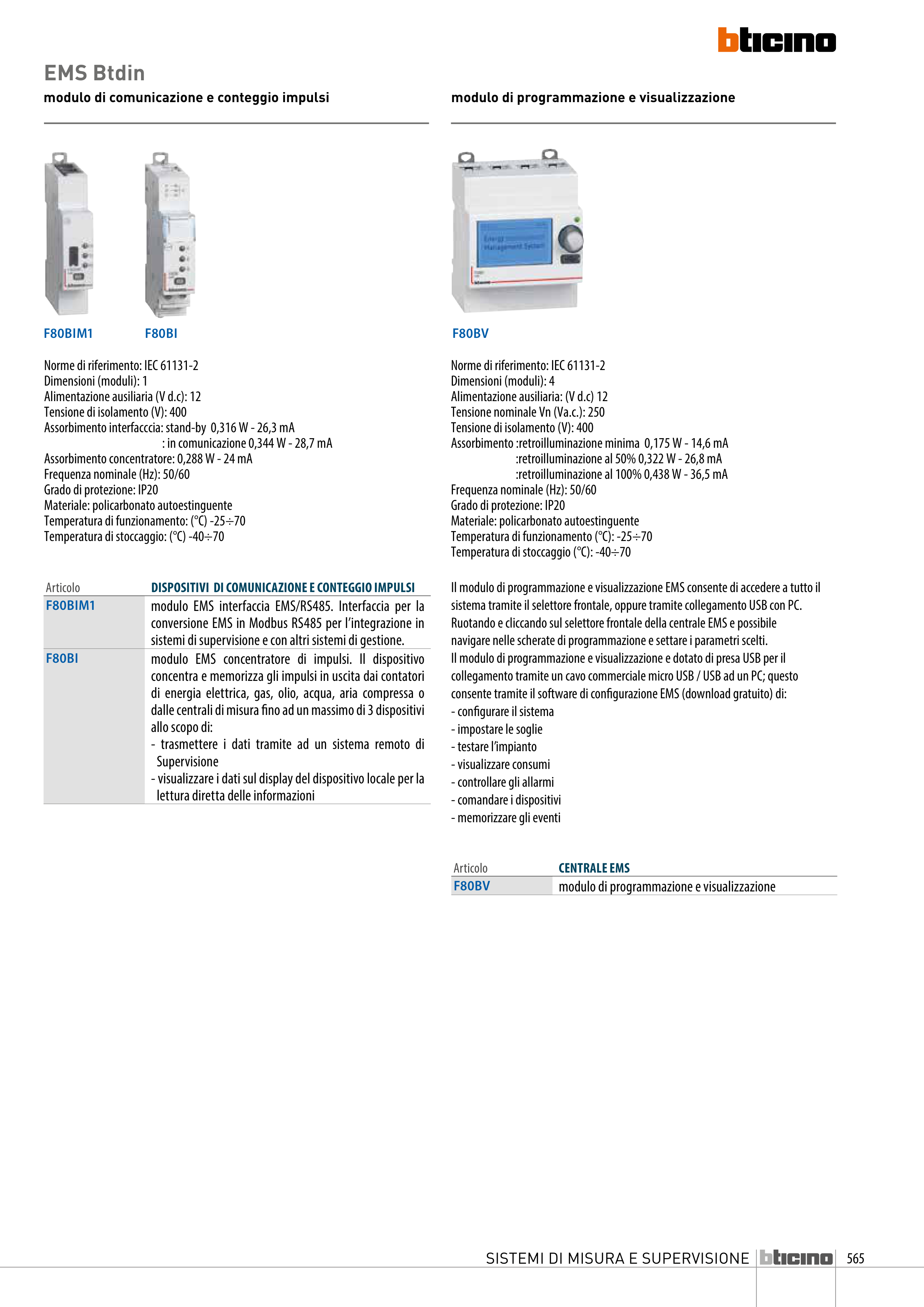

565
SISTEMI DI MISURA E SUPERVISIONE
Articolo
CENTRALE EMS
F80BV
modulo di programmazione e visualizzazione
modulo di programmazione e visualizzazione
Articolo
DISPOSITIVI DI COMUNICAZIONE E CONTEGGIO IMPULSI
F80BIM1
modulo EMS interfaccia EMS/RS485. Interfaccia per la
conversione EMS in Modbus RS485 per l’integrazione in
sistemi di supervisione e con altri sistemi di gestione.
F80BI
modulo EMS concentratore di impulsi. Il dispositivo
concentra e memorizza gli impulsi in uscita dai contatori
di energia elettrica, gas, olio, acqua, aria compressa o
dalle centrali di misura fino ad un massimo di 3 dispositivi
allo scopo di:
- trasmettere i dati tramite ad un sistema remoto di
Supervisione
- visualizzare i dati sul display del dispositivo locale per la
lettura diretta delle informazioni
EMS Btdin
modulo di comunicazione e conteggio impulsi
Il modulo di programmazione e visualizzazione EMS consente di accedere a tutto il
sistema tramite il selettore frontale, oppure tramite collegamento USB con PC.
Ruotando e cliccando sul selettore frontale della centrale EMS e possibile
navigare nelle scherate di programmazione e settare i parametri scelti.
Il modulo di programmazione e visualizzazione e dotato di presa USB per il
collegamento tramite un cavo commerciale micro USB / USB ad un PC; questo
consente tramite il software di configurazione EMS (download gratuito) di:
- configurare il sistema
- impostare le soglie
- testare l’impianto
- visualizzare consumi
- controllare gli allarmi
- comandare i dispositivi
- memorizzare gli eventi
F80BIM1
F80BV
F80BI
Norme di riferimento: IEC 61131-2
Dimensioni (moduli): 1
Alimentazione ausiliaria (V d.c): 12
Tensione di isolamento (V): 400
Assorbimento interfacccia: stand-by 0,316 W - 26,3 mA
: in comunicazione 0,344 W - 28,7 mA
Assorbimento concentratore: 0,288 W - 24 mA
Frequenza nominale (Hz): 50/60
Grado di protezione: IP20
Materiale: policarbonato autoestinguente
Temperatura di funzionamento: (°C) -25÷70
Temperatura di stoccaggio: (°C) -40÷70
Norme di riferimento: IEC 61131-2
Dimensioni (moduli): 4
Alimentazione ausiliaria: (V d.c) 12
Tensione nominale Vn (Va.c.): 250
Tensione di isolamento (V): 400
Assorbimento :retroilluminazione minima 0,175 W - 14,6 mA
:retroilluminazione al 50% 0,322 W - 26,8 mA
:retroilluminazione al 100% 0,438 W - 36,5 mA
Frequenza nominale (Hz): 50/60
Grado di protezione: IP20
Materiale: policarbonato autoestinguente
Temperatura di funzionamento (°C): -25÷70
Temperatura di stoccaggio (°C): -40÷70
