564
SISTEMI DI MISURA E SUPERVISIONE
Articolo
DISPOSITIVI DI STATO
F80BVS
modulo EMS universale di segnalazione luminosa con
codice colore, configurabile
F80BCR
Mmodulo EMS di segnalazione stato 0,5 moduli per
interruttori BTDIN (CA + SD)

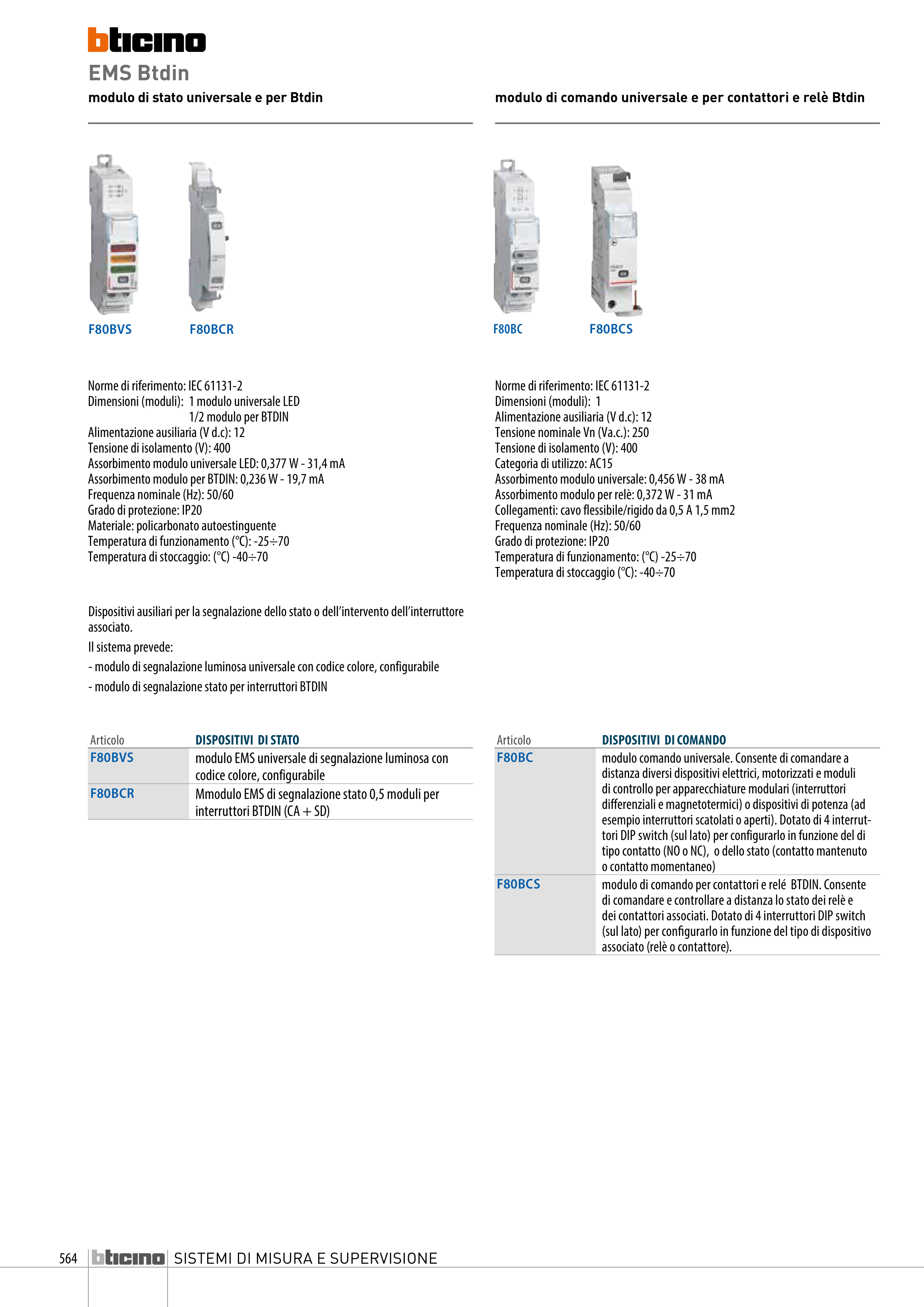

EMS Btdin
modulo di stato universale e per Btdin
Dispositivi ausiliari per la segnalazione dello stato o dell’intervento dell’interruttore
associato.
Il sistema prevede:
- modulo di segnalazione luminosa universale con codice colore, configurabile
- modulo di segnalazione stato per interruttori BTDIN
Norme di riferimento: IEC 61131-2
Dimensioni (moduli): 1 modulo universale LED
1/2 modulo per BTDIN
Alimentazione ausiliaria (V d.c): 12
Tensione di isolamento (V): 400
Assorbimento modulo universale LED: 0,377 W - 31,4 mA
Assorbimento modulo per BTDIN: 0,236 W - 19,7 mA
Frequenza nominale (Hz): 50/60
Grado di protezione: IP20
Materiale: policarbonato autoestinguente
Temperatura di funzionamento (°C): -25÷70
Temperatura di stoccaggio: (°C) -40÷70
Norme di riferimento: IEC 61131-2
Dimensioni (moduli): 1
Alimentazione ausiliaria (V d.c): 12
Tensione nominale Vn (Va.c.): 250
Tensione di isolamento (V): 400
Categoria di utilizzo: AC15
Assorbimento modulo universale: 0,456 W - 38 mA
Assorbimento modulo per relè: 0,372 W - 31 mA
Collegamenti: cavo flessibile/rigido da 0,5 A 1,5 mm2
Frequenza nominale (Hz): 50/60
Grado di protezione: IP20
Temperatura di funzionamento: (°C) -25÷70
Temperatura di stoccaggio (°C): -40÷70
F80BVS
F80BCR
Articolo
DISPOSITIVI DI COMANDO
F80BC
modulo comando universale. Consente di comandare a
distanza diversi dispositivi elettrici, motorizzati e moduli
di controllo per apparecchiature modulari (interruttori
differenziali e magnetotermici) o dispositivi di potenza (ad
esempio interruttori scatolati o aperti). Dotato di 4 interrut-
tori DIP switch (sul lato) per configurarlo in funzione del di
tipo contatto (NO o NC), o dello stato (contatto mantenuto
o contatto momentaneo)
F80BCS
modulo di comando per contattori e relé BTDIN. Consente
di comandare e controllare a distanza lo stato dei relè e
dei contattori associati. Dotato di 4 interruttori DIP switch
(sul lato) per configurarlo in funzione del tipo di dispositivo
associato (relè o contattore).
modulo di comando universale e per contattori e relè Btdin
F80BC
F80BCS
