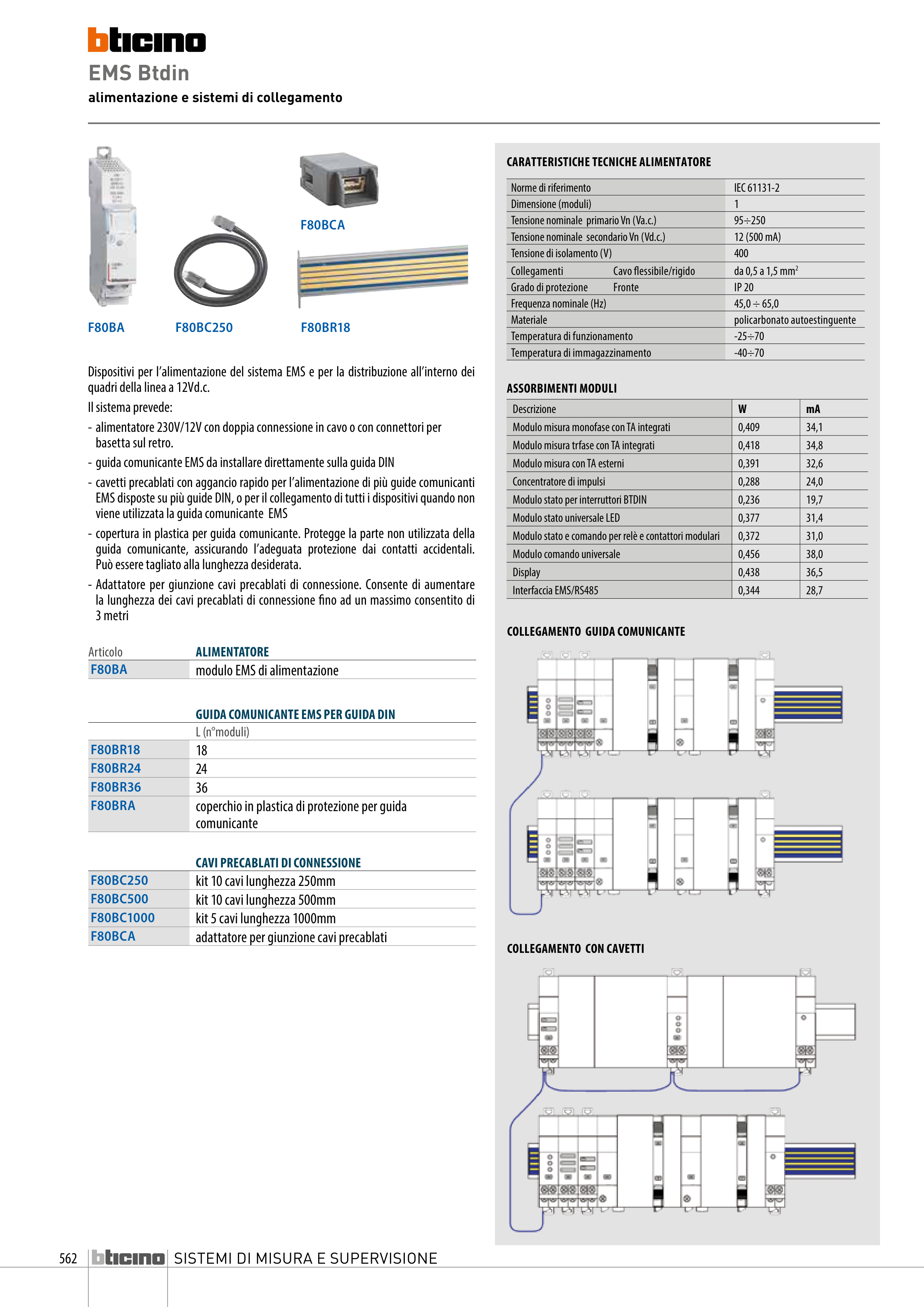

SISTEMI DI MISURA E SUPERVISIONE
EMS Btdin
alimentazione e sistemi di collegamento
GUIDA COMUNICANTE EMS PER GUIDA DIN
L (n°moduli)
F80BR18
18
F80BR24
24
F80BR36
36
F80BRA
coperchio in plastica di protezione per guida
comunicante
Articolo
ALIMENTATORE
F80BA
modulo EMS di alimentazione
CAVI PRECABLATI DI CONNESSIONE
F80BC250
kit 10 cavi lunghezza 250mm
F80BC500
kit 10 cavi lunghezza 500mm
F80BC1000
kit 5 cavi lunghezza 1000mm
F80BCA
adattatore per giunzione cavi precablati
Dispositivi per l’alimentazione del sistema EMS e per la distribuzione all’interno dei
quadri della linea a 12Vd.c.
Il sistema prevede:
- alimentatore 230V/12V con doppia connessione in cavo o con connettori per
basetta sul retro.
- guida comunicante EMS da installare direttamente sulla guida DIN
- cavetti precablati con aggancio rapido per l’alimentazione di più guide comunicanti
EMS disposte su più guide DIN, o per il collegamento di tutti i dispositivi quando non
viene utilizzata la guida comunicante EMS
- copertura in plastica per guida comunicante. Protegge la parte non utilizzata della
guida comunicante, assicurando l’adeguata protezione dai contatti accidentali.
Può essere tagliato alla lunghezza desiderata.
- Adattatore per giunzione cavi precablati di connessione. Consente di aumentare
la lunghezza dei cavi precablati di connessione fino ad un massimo consentito di
3 metri
CARATTERISTICHE TECNICHE ALIMENTATORE
ASSORBIMENTI MODULI
COLLEGAMENTO GUIDA COMUNICANTE
COLLEGAMENTO CON CAVETTI
F80BA
F80BCA
F80BC250
F80BR18
Descrizione
W
mA
Modulo misura monofase con TA integrati
0,409
34,1
Modulo misura trfase con TA integrati
0,418
34,8
Modulo misura con TA esterni
0,391
32,6
Concentratore di impulsi
0,288
24,0
Modulo stato per interruttori BTDIN
0,236
19,7
Modulo stato universale LED
0,377
31,4
Modulo stato e comando per relè e contattori modulari
0,372
31,0
Modulo comando universale
0,456
38,0
Display
0,438
36,5
Interfaccia EMS/RS485
0,344
28,7
Norme di riferimento
IEC 61131-2
Dimensione (moduli)
1
Tensione nominale primario Vn (Va.c.)
95÷250
Tensione nominale secondario Vn (Vd.c.)
12 (500 mA)
Tensione di isolamento (V)
400
Collegamenti
Cavo flessibile/rigido
da 0,5 a 1,5 mm2
Grado di protezione
Fronte
IP 20
Frequenza nominale (Hz)
45,0 ÷ 65,0
Materiale
policarbonato autoestinguente
Temperatura di funzionamento
-25÷70
Temperatura di immagazzinamento
-40÷70
