FOTOVOLTAICO
555
4 144 46
Articolo
INTERRUTTORI MAGNETOTERMICI PER FOTOVOLTAICO
Norme di riferimento: EN 60947-2
Caratteristica di intervento: C
Potere d’interruzione (kA): 4,5
Tensione di isolamento Ui (Vd.c.): 1000
Tensione nominale d’impulso (kV): 8
Sezione max cavo collegabile (mm2): 25/35
Bipolari - 1000 Vd.c.
Imax (kA)
Vn (Vd.c.)
N° di moduli
4 144 46
10
1000
6
4 144 47
13
1000
6
4 144 48
16
1000
6
4 144 49
20
1000
6
4 144 50
25
1000
6
4 144 51
32
1000
6
SPD PER FOTOVOLTAICO - CLASSE II
Limitatori di sovratensione a varistore per la protezione
di impianti fotovoltaici (senza sistema di
immagazzinamento dell’energia), con cartuccia
sostituibile e segnalazione.
Norme di riferimento: IEC 61643-1
Sezione max cavo collegabile (mm2): 25/35
Vmax
(Vd.c.)
In
(kA)
Imax
(kA)
Up
(kV)
Uc
(Vd.c.)
N° di
moduli
F10LFVN2
1000
20
40
<4
1200
3
F10LFVSN2
Cartuccia sostituibile per SPD art. F10LFVN2
Articolo
PORTAFUSIBILI PER FOTOVOLTAICO
Norme di riferimento: IEC 60269-1
Categoria di impiego: DC20B
Potere di interruzione: 50 kA
Tipo fusibili: 10 x 38 mm (tipo T)
Poli
Vn (V)
In (A)
N° di moduli
F311FV2
1P
1000
20
1
F312FV2
2P
1000
20
2
FUSIBILI PER FOTOVOLTAICO
In (A)
Vn (Vd.c.)
Icc kA)
T05FV2
5
1000
50
T08FV2
8
1000
50
T10FV2
10
1000
50
T12FV2
12
1000
50
T15FV2
15
1000
50
T20FV2
20
1000
50
SEZIONATORI MODULARI PER FOTOVOLTAICO
Norme di riferimento: EN 60947-3
Categoria di utilizzazione: DC23A
Tensione nominale d’impulso (kV): 8
Bipolari - 1000 Vd.c.
In (A)
Vn (Vd.c.)
4 142 81
32
1000
rotativo
4 142 82
63
1000
rotativo
4 142 83
125
1000
rotativo
4 142 44
32
1000
modulare
4 142 46
63
1000
modulare
SEZIONATORI SCATOLATI PER FOTOVOLTAICO
Norme di riferimento: EN 60947-3
Categoria di utilizzazione: DC23A
Tensione nominale d’impulso (kV): 8
Bipolari - 1000 Vd.c.
In (A)
Vn (Vd.c.)
T714FV125
125
1000
T714FV160
160
1000
4 142 44

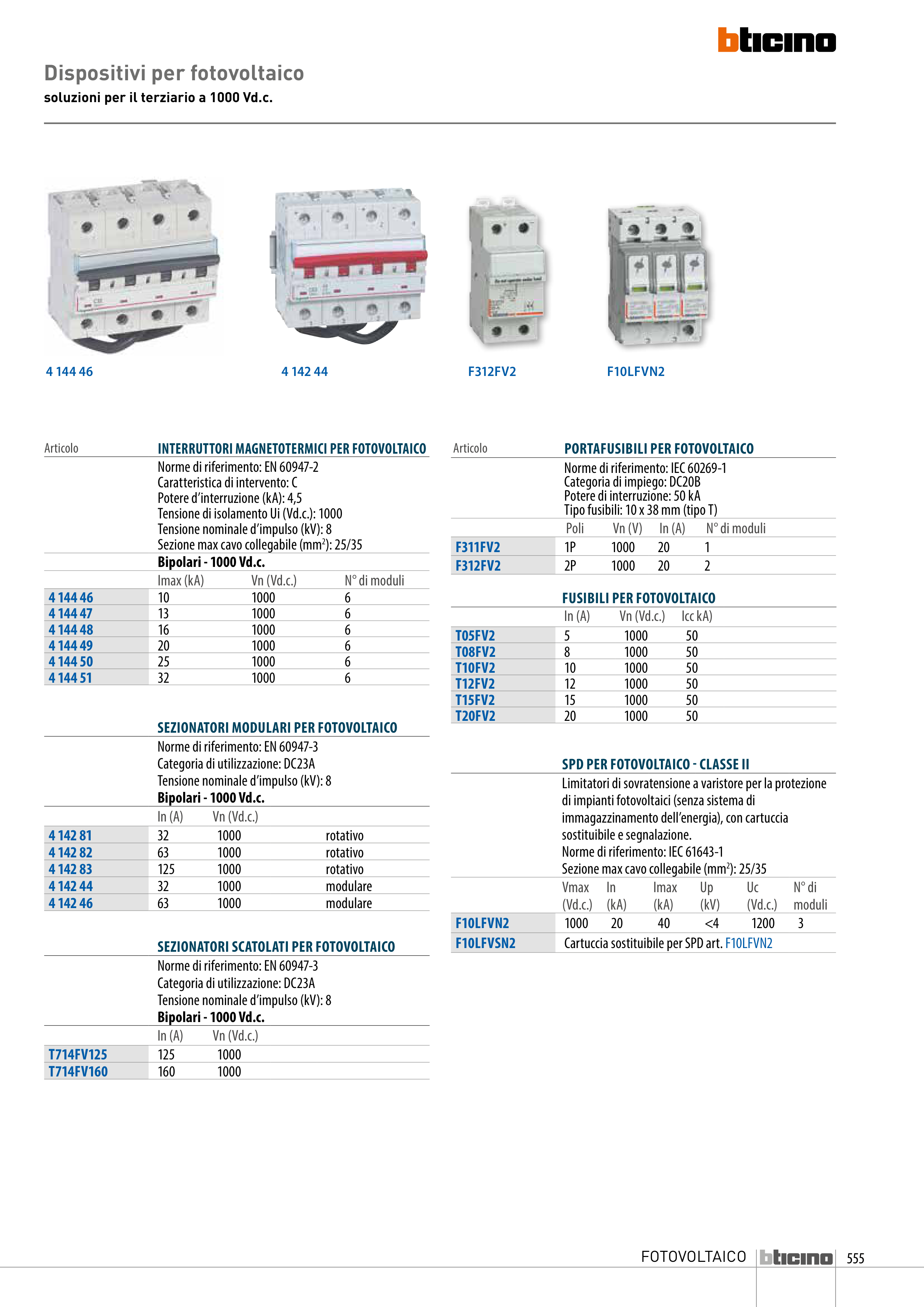

Dispositivi per fotovoltaico
soluzioni per il terziario a 1000 Vd.c.
F312FV2
F10LFVN2
555
