FOTOVOLTAICO
553
Articolo
QUADRI DI STRINGA IP65 - 600 Vd.c.
Quadri precablati IDROBOARD per la protezione e la connessione
del circuito lato continua che va dal generatore fotovoltaico
all’inverter. Soluzioni predisposte con cavi per impianti
fotovoltaici (6mm2) e connettori rapidi di tipo MC4 per il
collegamento delle linee IN/OUT.
Centralino stagno IP65 in doppio isolamento (Classe II).
Sezionatore bipolare 32 A - 600 Vdc
Portafusibili 10A - 10x38mm
Protezione dalle sovratensioni (SPD) a varistore con cartucce
sostituibili
Garantiscono elevate prestazioni per la protezione delle linee in B.T.
negli impianti fotovoltaici fino a 600 Vd.c.
F107DC2
quadro 12 moduli DIN precablato - 2 STRINGHE
F107DC3
quadro 2x12 moduli DIN precablato - 3 STRINGHE
F107DC4
quadro 2x12 moduli DIN precablato - 4 STRINGHE

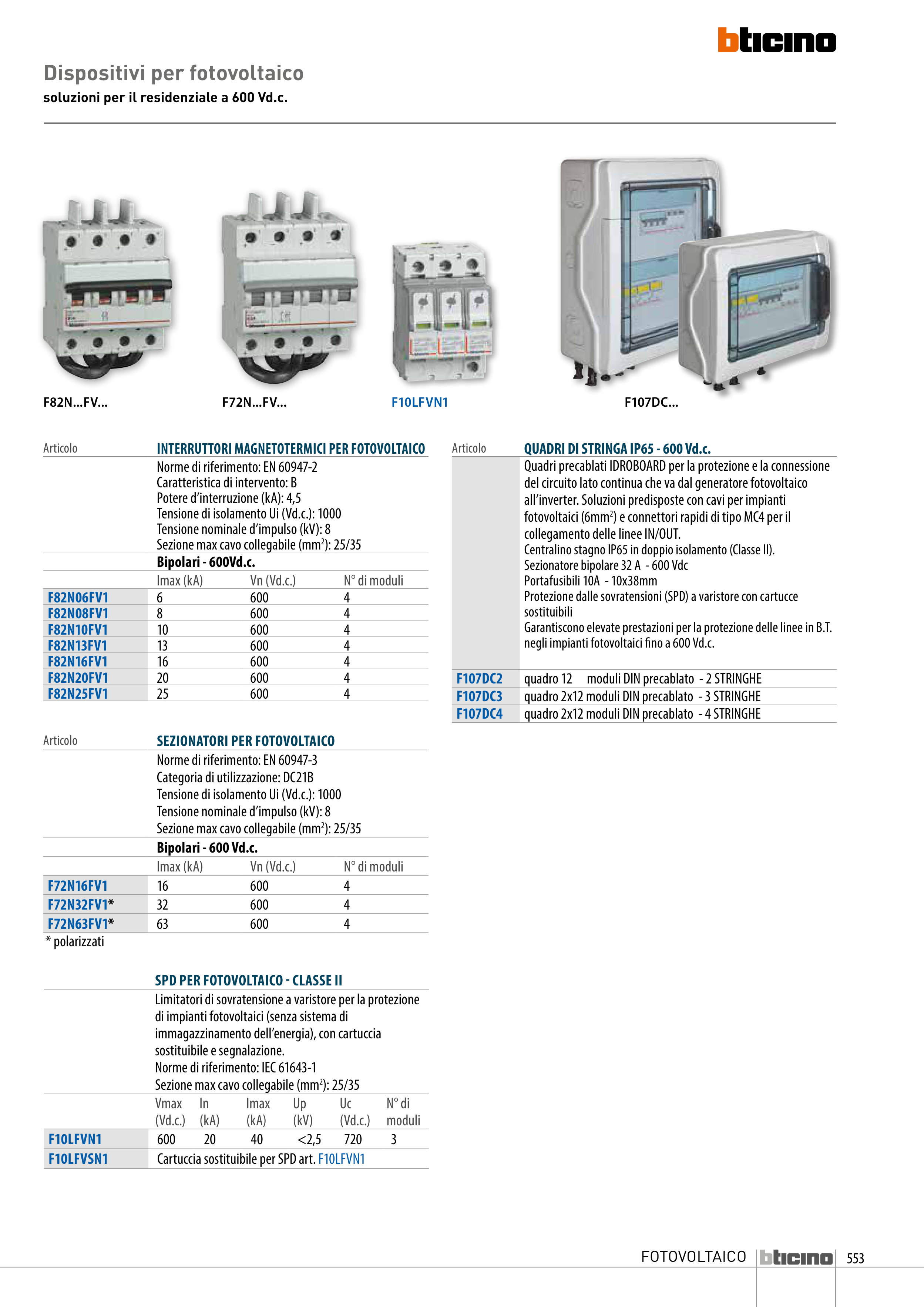

Dispositivi per fotovoltaico
soluzioni per il residenziale a 600 Vd.c.
Articolo
SEZIONATORI PER FOTOVOLTAICO
Norme di riferimento: EN 60947-3
Categoria di utilizzazione: DC21B
Tensione di isolamento Ui (Vd.c.): 1000
Tensione nominale d’impulso (kV): 8
Sezione max cavo collegabile (mm2): 25/35
Bipolari - 600 Vd.c.
Imax (kA)
Vn (Vd.c.)
N° di moduli
F72N16FV1
16
600
4
F72N32FV1*
32
600
4
F72N63FV1*
63
600
4
* polarizzati
Articolo
INTERRUTTORI MAGNETOTERMICI PER FOTOVOLTAICO
Norme di riferimento: EN 60947-2
Caratteristica di intervento: B
Potere d’interruzione (kA): 4,5
Tensione di isolamento Ui (Vd.c.): 1000
Tensione nominale d’impulso (kV): 8
Sezione max cavo collegabile (mm2): 25/35
Bipolari - 600Vd.c.
Imax (kA)
Vn (Vd.c.)
N° di moduli
F82N06FV1
6
600
4
F82N08FV1
8
600
4
F82N10FV1
10
600
4
F82N13FV1
13
600
4
F82N16FV1
16
600
4
F82N20FV1
20
600
4
F82N25FV1
25
600
4
SPD PER FOTOVOLTAICO - CLASSE II
Limitatori di sovratensione a varistore per la protezione
di impianti fotovoltaici (senza sistema di
immagazzinamento dell’energia), con cartuccia
sostituibile e segnalazione.
Norme di riferimento: IEC 61643-1
Sezione max cavo collegabile (mm2): 25/35
Vmax
(Vd.c.)
In
(kA)
Imax
(kA)
Up
(kV)
Uc
(Vd.c.)
N° di
moduli
F10LFVN1
600
20
40
<2,5
720
3
F10LFVSN1
Cartuccia sostituibile per SPD art. F10LFVN1
F10LFVN1
F72N...FV...
F82N...FV...
F107DC...
