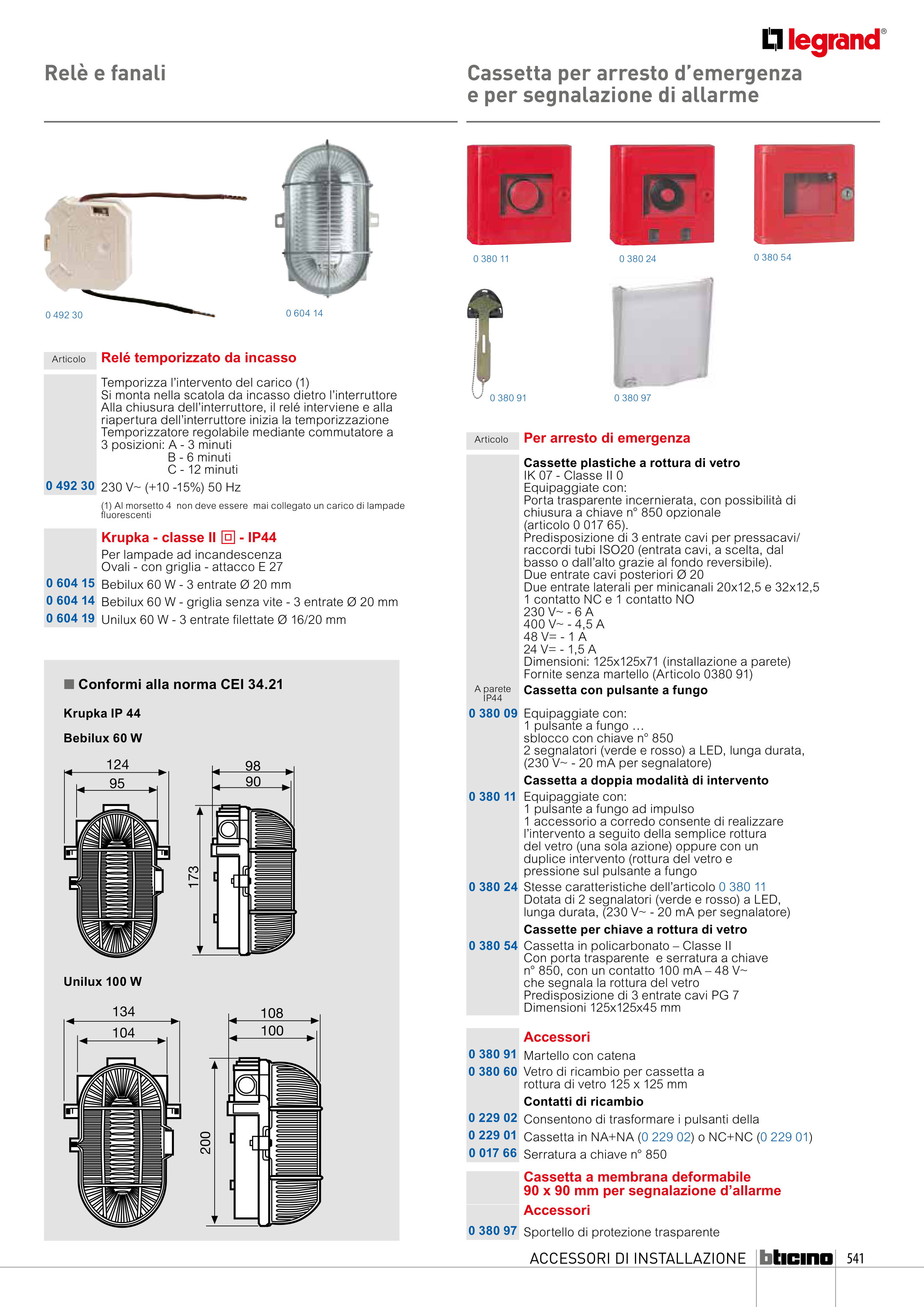

541
ACCESSORI DI INSTALLAZIONE
Relè e fanali
0 492 30
0 604 14
Krupka IP 44
Bebilux 60 W
n Conformi alla norma CEI 34.21
Unilux 100 W
Articolo
Relé temporizzato da incasso
Temporizza l’intervento del carico (1)
Si monta nella scatola da incasso dietro l’interruttore
Alla chiusura dell’interruttore, il relé interviene e alla
riapertura dell’interruttore inizia la temporizzazione
Temporizzatore regolabile mediante commutatore a
3 posizioni: A - 3 minuti
B - 6 minuti
C - 12 minuti
0 492 30 230 V~ (+10 -15%) 50 Hz
(1) Al morsetto 4 non deve essere mai collegato un carico di lampade
fluorescenti
Krupka - classe II - IP44
Per lampade ad incandescenza
Ovali - con griglia - attacco E 27
0 604 15 Bebilux 60 W - 3 entrate Ø 20 mm
0 604 14 Bebilux 60 W - griglia senza vite - 3 entrate Ø 20 mm
0 604 19 Unilux 60 W - 3 entrate filettate Ø 16/20 mm
O
Cassetta per arresto d’emergenza
e per segnalazione di allarme
0 380 91
0 380 97
0 380 54
0 380 11
0 380 24
Articolo
Per arresto di emergenza
Cassette plastiche a rottura di vetro
IK 07 - Classe II 0
Equipaggiate con:
Porta trasparente incernierata, con possibilità di
chiusura a chiave n° 850 opzionale
(articolo 0 017 65).
Predisposizione di 3 entrate cavi per pressacavi/
raccordi tubi ISO20 (entrata cavi, a scelta, dal
basso o dall’alto grazie al fondo reversibile).
Due entrate cavi posteriori Ø 20
Due entrate laterali per minicanali 20x12,5 e 32x12,5
1 contatto NC e 1 contatto NO
230 V~ - 6 A
400 V~ - 4,5 A
48 V= - 1 A
24 V= - 1,5 A
Dimensioni: 125x125x71 (installazione a parete)
Fornite senza martello (Articolo 0380 91)
A parete
IP44
Cassetta con pulsante a fungo
0 380 09 Equipaggiate con:
1 pulsante a fungo …
sblocco con chiave n° 850
2 segnalatori (verde e rosso) a LED, lunga durata,
(230 V~ - 20 mA per segnalatore)
Cassetta a doppia modalità di intervento
0 380 11 Equipaggiate con:
1 pulsante a fungo ad impulso
1 accessorio a corredo consente di realizzare
l’intervento a seguito della semplice rottura
del vetro (una sola azione) oppure con un
duplice intervento (rottura del vetro e
pressione sul pulsante a fungo
0 380 24 Stesse caratteristiche dell’articolo 0 380 11
Dotata di 2 segnalatori (verde e rosso) a LED,
lunga durata, (230 V~ - 20 mA per segnalatore)
Cassette per chiave a rottura di vetro
0 380 54 Cassetta in policarbonato – Classe II
Con porta trasparente e serratura a chiave
n° 850, con un contatto 100 mA – 48 V~
che segnala la rottura del vetro
Predisposizione di 3 entrate cavi PG 7
Dimensioni 125x125x45 mm
Accessori
0 380 91 Martello con catena
0 380 60 Vetro di ricambio per cassetta a
rottura di vetro 125 x 125 mm
Contatti di ricambio
0 229 02 Consentono di trasformare i pulsanti della
0 229 01 Cassetta in NA+NA (0 229 02) o NC+NC (0 229 01)
0 017 66 Serratura a chiave n° 850
Cassetta a membrana deformabile
90 x 90 mm per segnalazione d’allarme
Accessori
0 380 97 Sportello di protezione trasparente
