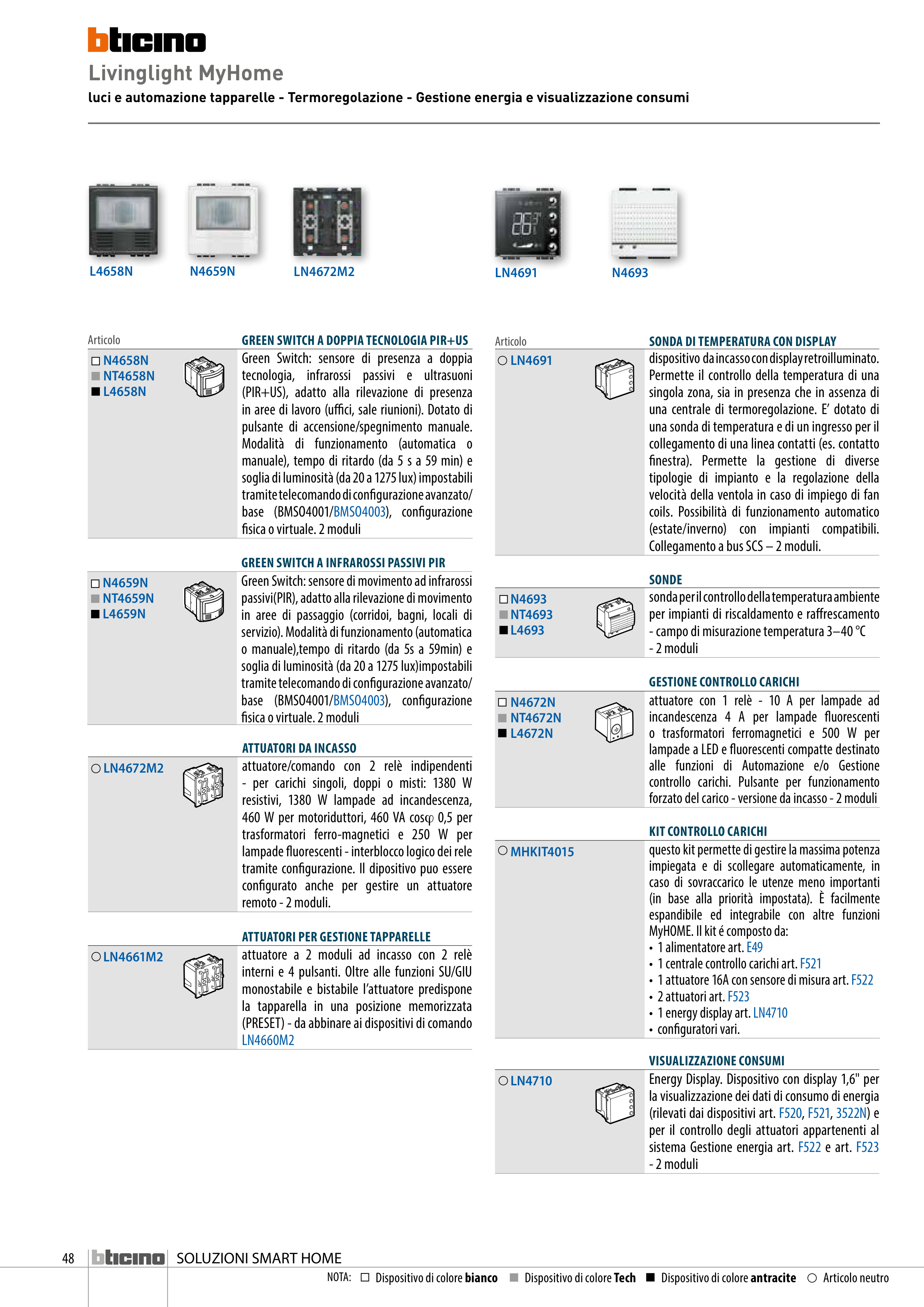

SOLUZIONI SMART HOME
Dispositivo di colore bianco
NOTA:
Articolo neutro
Dispositivo di colore Tech
Dispositivo di colore antracite
Livinglight MyHome
luci e automazione tapparelle - Termoregolazione - Gestione energia e visualizzazione consumi
L4658N
N4659N
LN4672M2
Articolo
GREEN SWITCH A DOPPIA TECNOLOGIA PIR+US
N4658N
NT4658N
L4658N
Green Switch: sensore di presenza a doppia
tecnologia, infrarossi passivi e ultrasuoni
(PIR+US), adatto alla rilevazione di presenza
in aree di lavoro (uffici, sale riunioni). Dotato di
pulsante di accensione/spegnimento manuale.
Modalità di funzionamento (automatica o
manuale), tempo di ritardo (da 5 s a 59 min) e
soglia di luminosità (da 20 a 1275 lux) impostabili
tramite telecomando di configurazione avanzato/
base (BMSO4001/BMSO4003), configurazione
fisica o virtuale. 2 moduli
GREEN SWITCH A INFRAROSSI PASSIVI PIR
N4659N
NT4659N
L4659N
Green Switch: sensore di movimento ad infrarossi
passivi(PIR), adatto alla rilevazione di movimento
in aree di passaggio (corridoi, bagni, locali di
servizio). Modalità di funzionamento (automatica
o manuale),tempo di ritardo (da 5s a 59min) e
soglia di luminosità (da 20 a 1275 lux)impostabili
tramite telecomando di configurazione avanzato/
base (BMSO4001/BMSO4003), configurazione
fisica o virtuale. 2 moduli
ATTUATORI DA INCASSO
LN4672M2
attuatore/comando con 2 relè indipendenti
- per carichi singoli, doppi o misti: 1380 W
resistivi, 1380 W lampade ad incandescenza,
460 W per motoriduttori, 460 VA cosϕ 0,5 per
trasformatori ferro-magnetici e 250 W per
lampade fluorescenti - interblocco logico dei rele
tramite configurazione. Il dipositivo puo essere
configurato anche per gestire un attuatore
remoto - 2 moduli.
ATTUATORI PER GESTIONE TAPPARELLE
LN4661M2
attuatore a 2 moduli ad incasso con 2 relè
interni e 4 pulsanti. Oltre alle funzioni SU/GIU
monostabile e bistabile l’attuatore predispone
la tapparella in una posizione memorizzata
(PRESET) - da abbinare ai dispositivi di comando
LN4660M2
VISUALIZZAZIONE CONSUMI
LN4710
Energy Display. Dispositivo con display 1,6" per
la visualizzazione dei dati di consumo di energia
(rilevati dai dispositivi art. F520, F521, 3522N) e
per il controllo degli attuatori appartenenti al
sistema Gestione energia art. F522 e art. F523
- 2 moduli
SONDE
N4693
NT4693
L4693
sonda per il controllo della temperatura ambiente
per impianti di riscaldamento e raffrescamento
- campo di misurazione temperatura 3–40 °C
- 2 moduli
Articolo
SONDA DI TEMPERATURA CON DISPLAY
LN4691
dispositivo da incasso con display retroilluminato.
Permette il controllo della temperatura di una
singola zona, sia in presenza che in assenza di
una centrale di termoregolazione. E’ dotato di
una sonda di temperatura e di un ingresso per il
collegamento di una linea contatti (es. contatto
finestra). Permette la gestione di diverse
tipologie di impianto e la regolazione della
velocità della ventola in caso di impiego di fan
coils. Possibilità di funzionamento automatico
(estate/inverno) con impianti compatibili.
Collegamento a bus SCS – 2 moduli.
LN4691
N4693
GESTIONE CONTROLLO CARICHI
N4672N
NT4672N
L4672N
attuatore con 1 relè - 10 A per lampade ad
incandescenza 4 A per lampade fluorescenti
o trasformatori ferromagnetici e 500 W per
lampade a LED e fluorescenti compatte destinato
alle funzioni di Automazione e/o Gestione
controllo carichi. Pulsante per funzionamento
forzato del carico - versione da incasso - 2 moduli
KIT CONTROLLO CARICHI
MHKIT4015
questo kit permette di gestire la massima potenza
impiegata e di scollegare automaticamente, in
caso di sovraccarico le utenze meno importanti
(in base alla priorità impostata). È facilmente
espandibile ed integrabile con altre funzioni
MyHOME. Il kit é composto da:
• 1 alimentatore art. E49
• 1 centrale controllo carichi art. F521
• 1 attuatore 16A con sensore di misura art. F522
• 2 attuatori art. F523
• 1 energy display art. LN4710
• configuratori vari.
48
