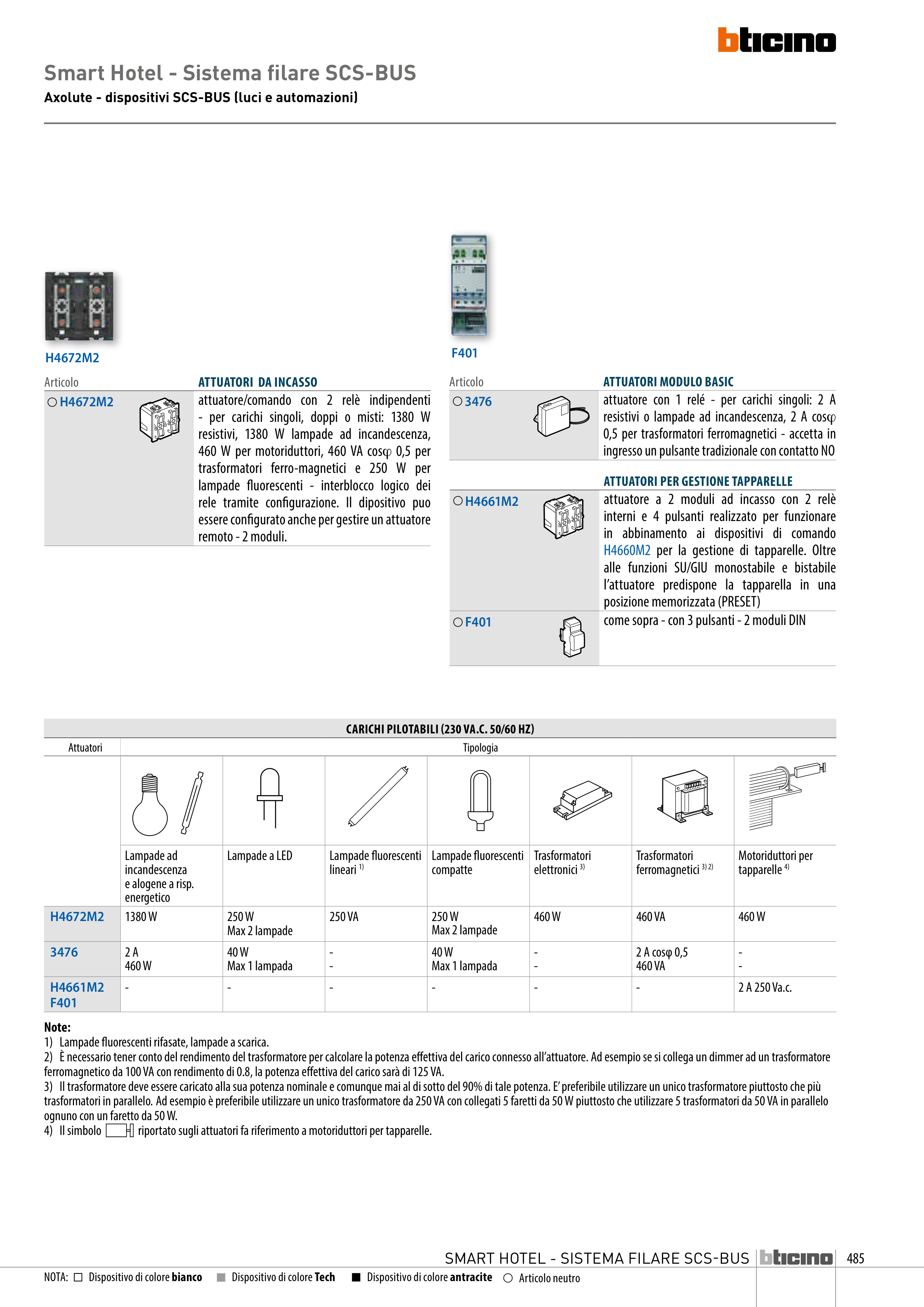

SMART HOTEL - SISTEMA FILARE SCS-BUS
Smart Hotel - Sistema filare SCS-BUS
Axolute - dispositivi SCS-BUS (luci e automazioni)
H4672M2
Articolo
ATTUATORI DA INCASSO
H4672M2
attuatore/comando con 2 relè indipendenti
- per carichi singoli, doppi o misti: 1380 W
resistivi, 1380 W lampade ad incandescenza,
460 W per motoriduttori, 460 VA cosϕ 0,5 per
trasformatori ferro-magnetici e 250 W per
lampade fluorescenti - interblocco logico dei
rele tramite configurazione. Il dipositivo puo
essere configurato anche per gestire un attuatore
remoto - 2 moduli.
Articolo
ATTUATORI MODULO BASIC
3476
attuatore con 1 relé - per carichi singoli: 2 A
resistivi o lampade ad incandescenza, 2 A cosϕ
0,5 per trasformatori ferromagnetici - accetta in
ingresso un pulsante tradizionale con contatto NO
ATTUATORI PER GESTIONE TAPPARELLE
H4661M2
attuatore a 2 moduli ad incasso con 2 relè
interni e 4 pulsanti realizzato per funzionare
in abbinamento ai dispositivi di comando
H4660M2 per la gestione di tapparelle. Oltre
alle funzioni SU/GIU monostabile e bistabile
l’attuatore predispone la tapparella in una
posizione memorizzata (PRESET)
F401
come sopra - con 3 pulsanti - 2 moduli DIN
Note:
1) Lampade fluorescenti rifasate, lampade a scarica.
2) È necessario tener conto del rendimento del trasformatore per calcolare la potenza effettiva del carico connesso all’attuatore. Ad esempio se si collega un dimmer ad un trasformatore
ferromagnetico da 100 VA con rendimento di 0.8, la potenza effettiva del carico sarà di 125 VA.
3) Il trasformatore deve essere caricato alla sua potenza nominale e comunque mai al di sotto del 90% di tale potenza. E’ preferibile utilizzare un unico trasformatore piuttosto che più
trasformatori in parallelo. Ad esempio è preferibile utilizzare un unico trasformatore da 250 VA con collegati 5 faretti da 50 W piuttosto che utilizzare 5 trasformatori da 50 VA in parallelo
ognuno con un faretto da 50 W.
4) Il simbolo
riportato sugli attuatori fa riferimento a motoriduttori per tapparelle.
CARICHI PILOTABILI (230 VA.C. 50/60 HZ)
Attuatori
Tipologia
Lampade ad
incandescenza
e alogene a risp.
energetico
Lampade a LED
Lampade fluorescenti
lineari 1)
Lampade fluorescenti
compatte
Trasformatori
elettronici 3)
Trasformatori
ferromagnetici 3) 2)
Motoriduttori per
tapparelle 4)
H4672M2
1380 W
250 W
Max 2 lampade
250 VA
250 W
Max 2 lampade
460 W
460 VA
460 W
3476
2 A
460 W
40 W
Max 1 lampada
-
-
40 W
Max 1 lampada
-
-
2 A cosφ 0,5
460 VA
-
-
H4661M2
F401
-
-
-
-
-
-
2 A 250 Va.c.
F401
