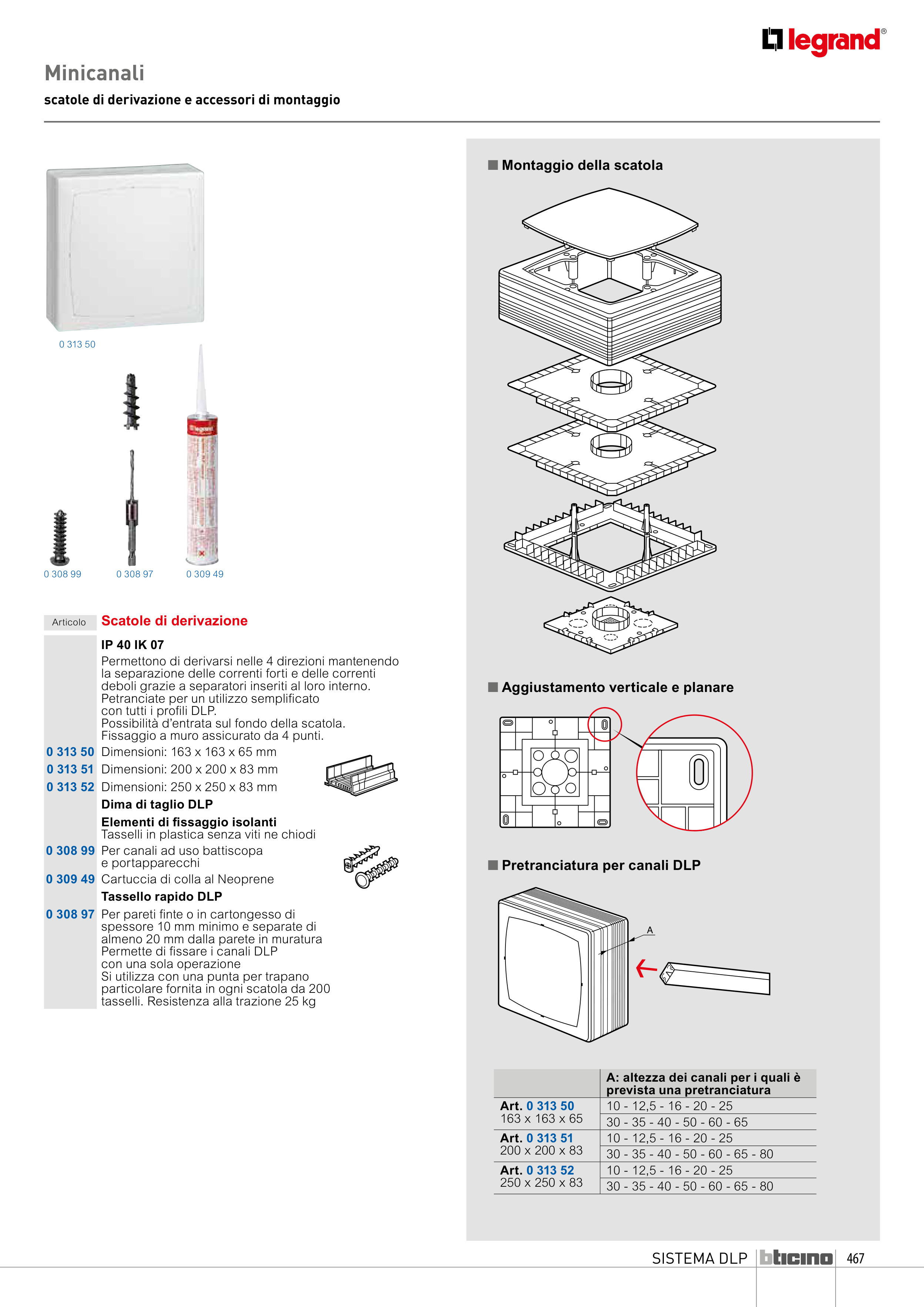

467
SISTEMA DLP
Articolo
Scatole di derivazione
IP 40 IK 07
Permettono di derivarsi nelle 4 direzioni mantenendo
la separazione delle correnti forti e delle correnti
deboli grazie a separatori inseriti al loro interno.
Petranciate per un utilizzo semplificato
con tutti i profili DLP.
Possibilità d’entrata sul fondo della scatola.
Fissaggio a muro assicurato da 4 punti.
0 313 50 Dimensioni: 163 x 163 x 65 mm
0 313 51 Dimensioni: 200 x 200 x 83 mm
0 313 52 Dimensioni: 250 x 250 x 83 mm
Dima di taglio DLP
Elementi di fissaggio isolanti
Tasselli in plastica senza viti ne chiodi
0 308 99 Per canali ad uso battiscopa
e portapparecchi
0 309 49 Cartuccia di colla al Neoprene
Tassello rapido DLP
0 308 97 Per pareti finte o in cartongesso di
spessore 10 mm minimo e separate di
almeno 20 mm dalla parete in muratura
Permette di fissare i canali DLP
con una sola operazione
Si utilizza con una punta per trapano
particolare fornita in ogni scatola da 200
tasselli. Resistenza alla trazione 25 kg
0 313 50
0 308 99
0 308 97
0 309 49
030698
o030898a
030898
n Montaggio della scatola
n Aggiustamento verticale e planare
n Pretranciatura per canali DLP
031350-35374e.eps
031350-35375s.eps
A
031350-35376c.eps
A: altezza dei canali per i quali è
prevista una pretranciatura
Art. 0 313 50
163 x 163 x 65
10 - 12,5 - 16 - 20 - 25
30 - 35 - 40 - 50 - 60 - 65
Art. 0 313 51
200 x 200 x 83
10 - 12,5 - 16 - 20 - 25
30 - 35 - 40 - 50 - 60 - 65 - 80
Art. 0 313 52
250 x 250 x 83
10 - 12,5 - 16 - 20 - 25
30 - 35 - 40 - 50 - 60 - 65 - 80
Minicanali
scatole di derivazione e accessori di montaggio
