SOLUZIONI SMART HOME

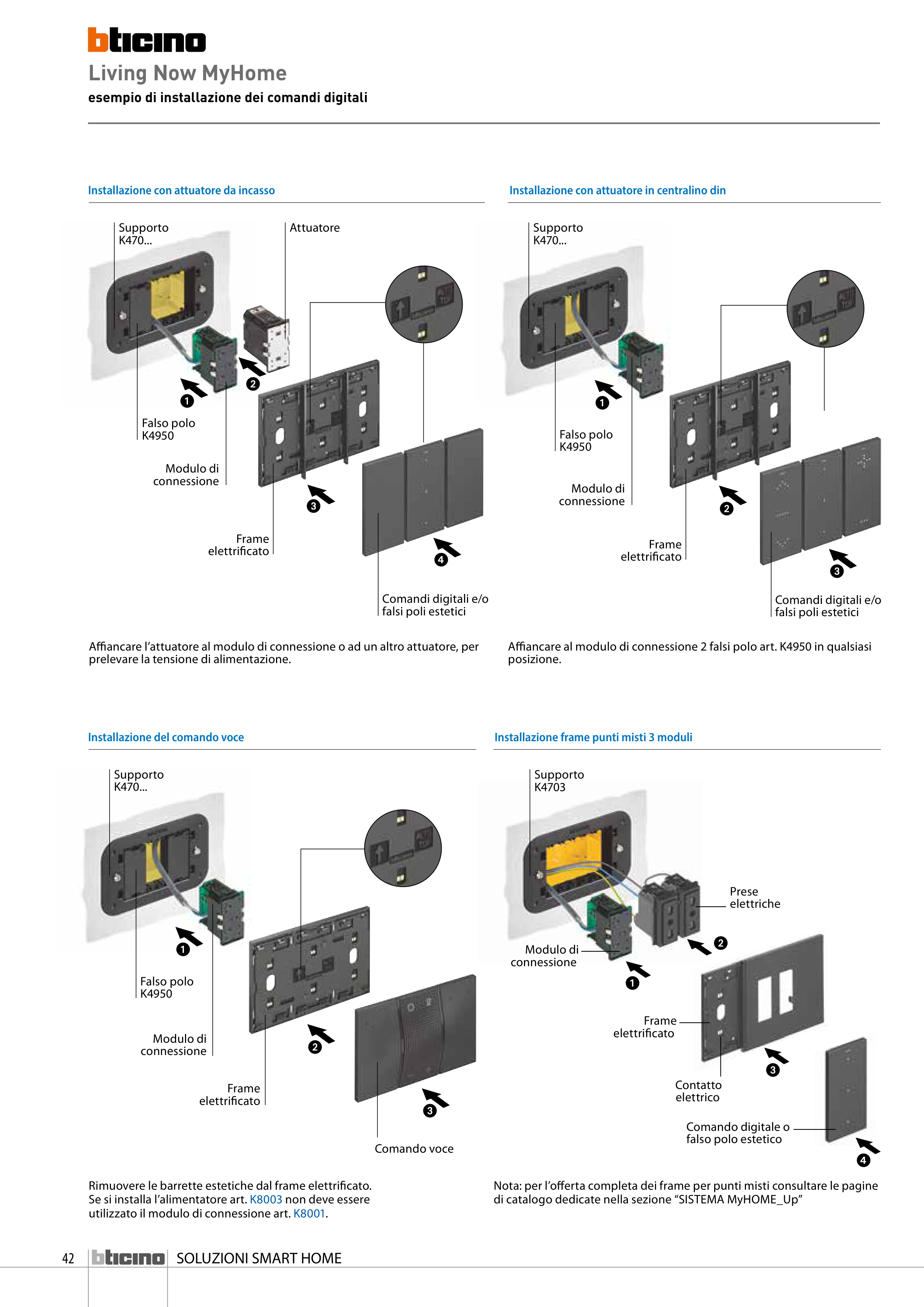

Living Now MyHome
esempio di installazione dei comandi digitali
Supporto
K470...
Supporto
K470...
Supporto
K470...
Falso polo
K4950
Falso polo
K4950
Falso polo
K4950
Attuatore
Installazione con attuatore da incasso
Installazione con attuatore in centralino din
Installazione del comando voce
Installazione frame punti misti 3 moduli
Affiancare l’attuatore al modulo di connessione o ad un altro attuatore, per
prelevare la tensione di alimentazione.
Affiancare al modulo di connessione 2 falsi polo art. K4950 in qualsiasi
posizione.
Rimuovere le barrette estetiche dal frame elettrificato.
Se si installa l’alimentatore art. K8003 non deve essere
utilizzato il modulo di connessione art. K8001.
Nota: per l’offerta completa dei frame per punti misti consultare le pagine
di catalogo dedicate nella sezione “SISTEMA MyHOME_Up”
Frame
elettrificato
Frame
elettrificato
Modulo di
connessione
Modulo di
connessione
Modulo di
connessione
Comandi digitali e/o
falsi poli estetici
2
3
3
Comandi digitali e/o
falsi poli estetici
4
2
3
Comando voce
Frame
elettrificato
2
Frame
elettrificato
Prese
elettriche
Contatto
elettrico
2
3
4
Comando digitale o
falso polo estetico
Modulo di
connessione
Supporto
K4703
42
