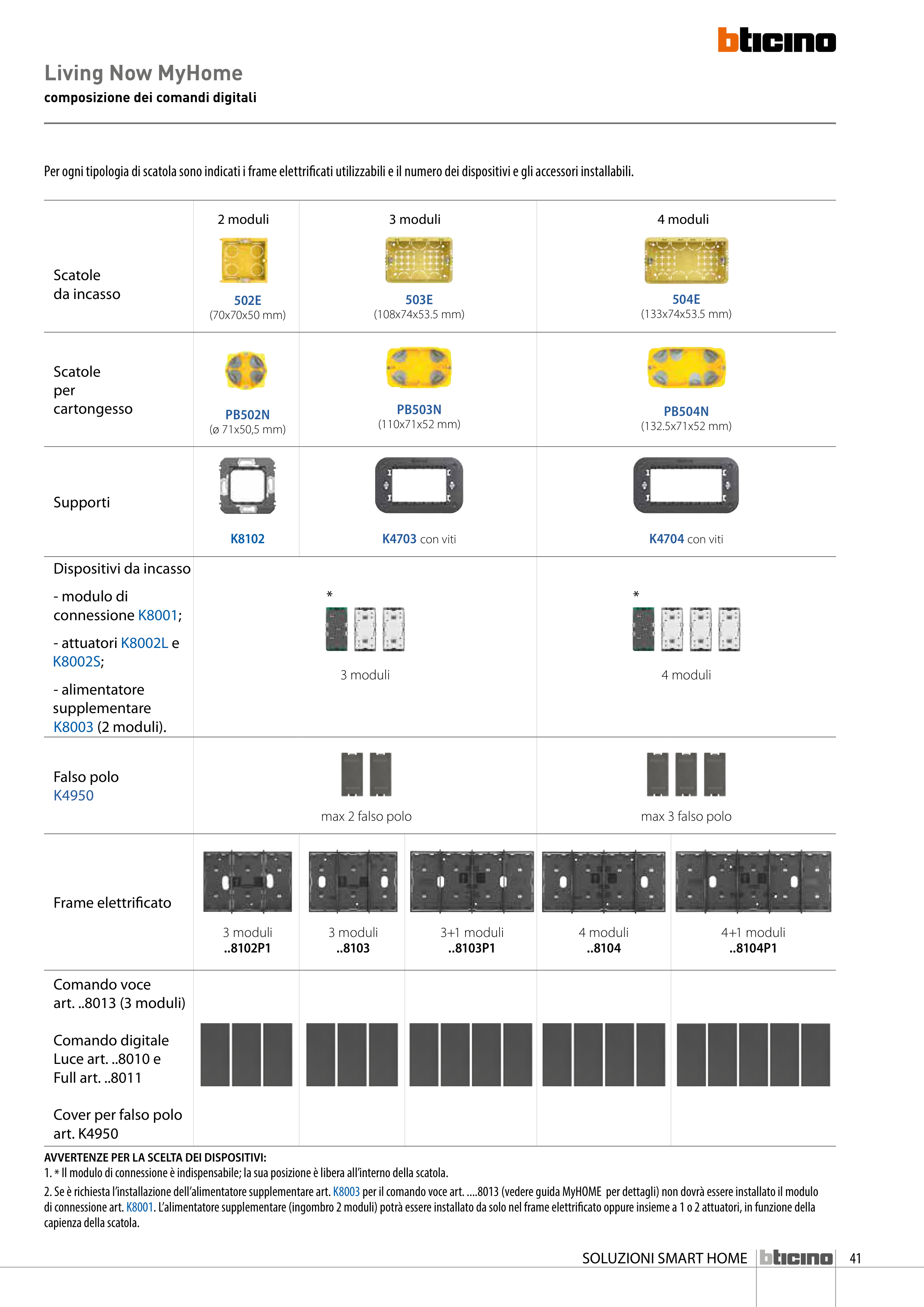

SOLUZIONI SMART HOME
Per ogni tipologia di scatola sono indicati i frame elettrificati utilizzabili e il numero dei dispositivi e gli accessori installabili.
2 moduli
3 moduli
4 moduli
Scatole
da incasso
502E
(70x70x50 mm)
503E
(108x74x53.5 mm)
504E
(133x74x53.5 mm)
Scatole
per
cartongesso
PB502N
(ø 71x50,5 mm)
PB503N
(110x71x52 mm)
PB504N
(132.5x71x52 mm)
Supporti
K8102
K4703 con viti
K4704 con viti
Dispositivi da incasso
- modulo di
connessione K8001;
- attuatori K8002L e
K8002S;
- alimentatore
supplementare
K8003 (2 moduli).
3 moduli
4 moduli
Falso polo
K4950
max 2 falso polo
max 3 falso polo
Frame elettrificato
3 moduli
..8102P1
3 moduli
..8103
3+1 moduli
..8103P1
4 moduli
..8104
4+1 moduli
..8104P1
Comando voce
art. ..8013 (3 moduli)
Comando digitale
Luce art. ..8010 e
Full art. ..8011
Cover per falso polo
art. K4950
AVVERTENZE PER LA SCELTA DEI DISPOSITIVI:
1. * Il modulo di connessione è indispensabile; la sua posizione è libera all’interno della scatola.
2. Se è richiesta l’installazione dell’alimentatore supplementare art. K8003 per il comando voce art. ....8013 (vedere guida MyHOME per dettagli) non dovrà essere installato il modulo
di connessione art. K8001. L’alimentatore supplementare (ingombro 2 moduli) potrà essere installato da solo nel frame elettrificato oppure insieme a 1 o 2 attuatori, in funzione della
capienza della scatola.
*
*
Living Now MyHome
composizione dei comandi digitali
41
