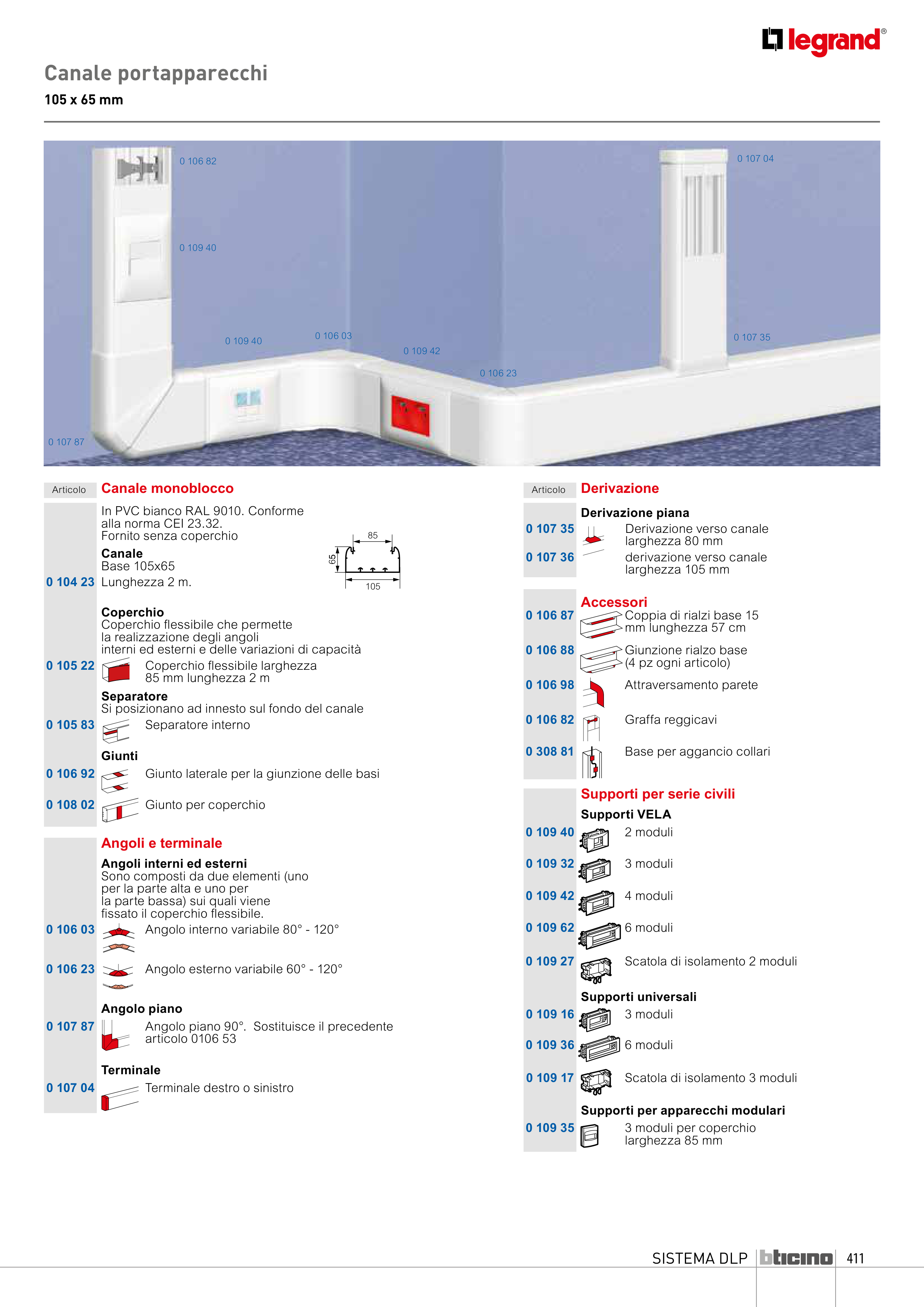

SISTEMA DLP
0 109 40
0 109 40
0 106 82
0 107 87
0 106 03
0 109 42
0 106 23
0 107 35
0 107 04
Articolo
Canale monoblocco
In PVC bianco RAL 9010. Conforme
alla norma CEI 23.32.
Fornito senza coperchio
Canale
Base 105x65
0 104 23 Lunghezza 2 m.
Coperchio
Coperchio flessibile che permette
la realizzazione degli angoli
interni ed esterni e delle variazioni di capacità
0 105 22
Coperchio flessibile larghezza
85 mm lunghezza 2 m
Separatore
Si posizionano ad innesto sul fondo del canale
0 105 83
Separatore interno
Giunti
0 106 92
Giunto laterale per la giunzione delle basi
0 108 02
Giunto per coperchio
010521-57632q.eps
010692-57636q.eps
010801-68766q.eps
010582-57634q.eps
85
105
5
6
Angoli e terminale
Angoli interni ed esterni
Sono composti da due elementi (uno
per la parte alta e uno per
la parte bassa) sui quali viene
fissato il coperchio flessibile.
0 106 03
Angolo interno variabile 80° - 120°
0 106 23
Angolo esterno variabile 60° - 120°
Angolo piano
0 107 87
Angolo piano 90°. Sostituisce il precedente
articolo 0106 53
Terminale
0 107 04
Terminale destro o sinistro
010722-68767q.eps
010601-68779q.eps
010621-68781q.eps
Accessori
0 106 87
Coppia di rialzi base 15
mm lunghezza 57 cm
0 106 88
Giunzione rialzo base
(4 pz ogni articolo)
0 106 98
Attraversamento parete
0 106 82
Graffa reggicavi
0 308 81
Base per aggancio collari
010682-57663q.eps
Articolo
Derivazione
Derivazione piana
0 107 35
Derivazione verso canale
larghezza 80 mm
0 107 36
derivazione verso canale
larghezza 105 mm
010731-57652q.eps
Supporti per serie civili
Supporti VELA
0 109 40
2 moduli
0 109 32
3 moduli
0 109 42
4 moduli
0 109 62
6 moduli
0 109 27
Scatola di isolamento 2 moduli
Supporti universali
0 109 16
3 moduli
0 109 36
6 moduli
0 109 17
Scatola di isolamento 3 moduli
Supporti per apparecchi modulari
0 109 35
3 moduli per coperchio
larghezza 85 mm
Canale portapparecchi
105 x 65 mm
411
