SISTEMA DLP
0 106 82
0 109 31
0 106 87 + 0 106 88
0 107 67
0 106 02
0 106 22
0 107 22
0 109 25
0 107 35
0 106 92
+
0 108 01
Articolo
Canale monoblocco
In PVC bianco RAL 9010.
Conforme alla norma CEI 23.32.
Fornito senza coperchio
Canale
Base 80x50
0 104 12 Lunghezza 2 m
Coperchio
Coperchio flessibile che permette
la realizzazione degli angoli
interni ed esterni e delle variazioni di capacità
0 105 21
Coperchio flessibile larghezza
65 mm lunghezza 2 m
Separatore
Si posizionano ad innesto sul fondo del canale
0 105 82
Separatore interno
Giunti
0 106 92
Giunto laterale per la
Giunzione delle basi
0 108 01
Giunto coperchio
Articolo
Derivazione
Derivazione piana
0 107 35
Derivazione verso canale larghezza 80 mm
0 107 36
Derivazione verso canale larghezza 105 mm
Angoli e terminale
Angoli interni ed esterni
Sono composti da due elementi (uno
per la parte alta e uno per
la parte bassa) sui quali viene
fissato il coperchio flessibile.
0 106 02
Angolo interno variabile 80° - 120°
0 106 22
Angolo esterno variabile 60° - 120°
Angolo piano
0 107 67
Angolo piano 90°. Sostituisce il
precedente articolo 0106 51
Terminale
0 107 22
Terminale destro o sinistro
Accessori
0 106 87
Coppia di rialzi base 15 mm lunghezza 57 cm
0 106 88
Giunzione rialzo base (4 pz ogni articolo)
0 106 98
Attraversamento parete
0 106 82
Graffa reggicavi
0 308 81
Base per aggancio collari
Supporti per serie civili
Supporti Vela
0 109 61
6 moduli
0 109 27
Scatola di isolamento 2 moduli
Supporti per apparecchi modulari
0 109 25
3 moduli per coperchio larghezza 85 mm
010521-57632q.eps
010692-57636q.eps
010801-68766q.eps
010582-57634q.eps
010601-68779q.eps
010621-68781q.eps
010722-68767q.eps
010731-57652q.eps
010682-57663q.eps
80
65
50

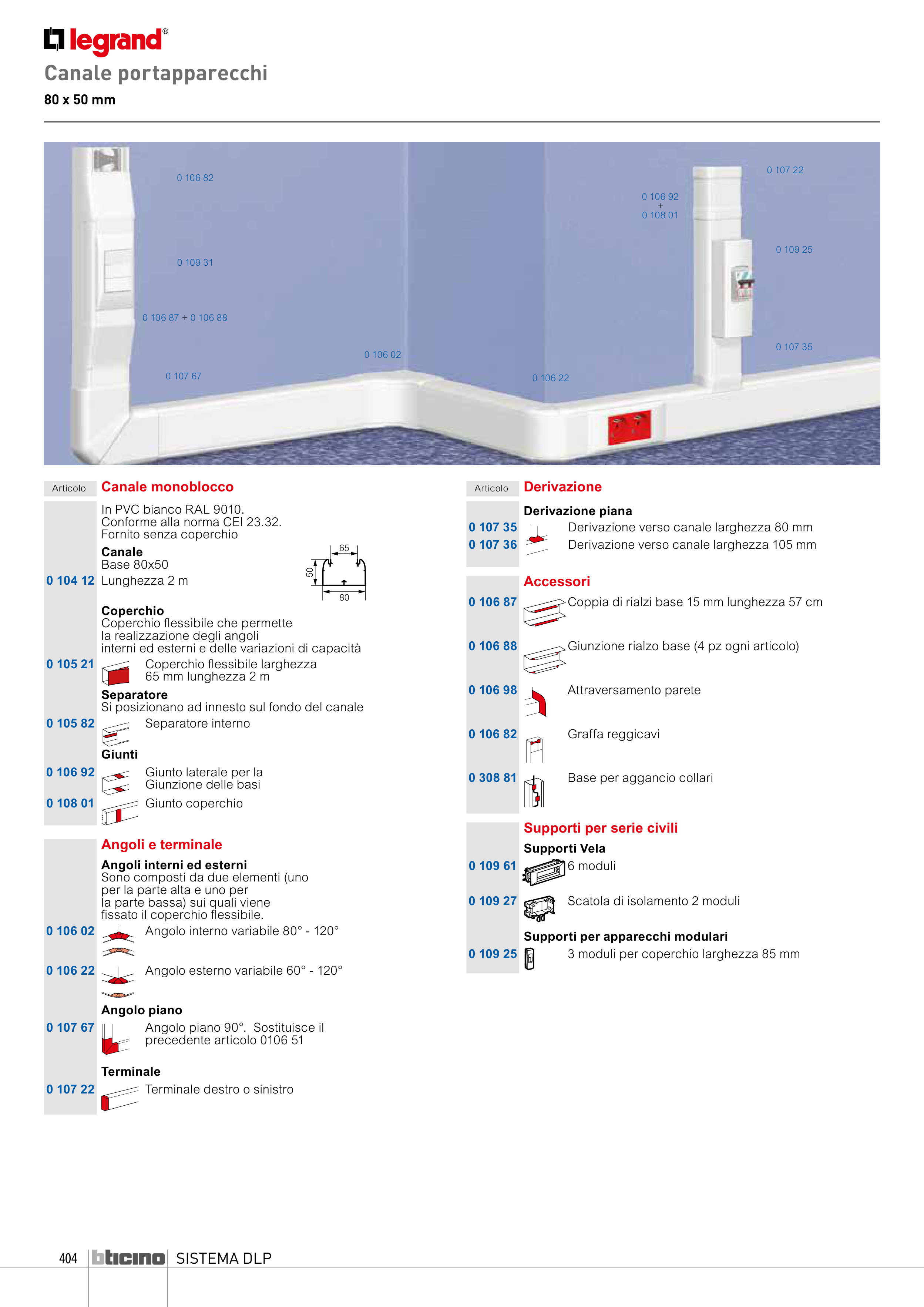

Canale portapparecchi
80 x 50 mm
404
