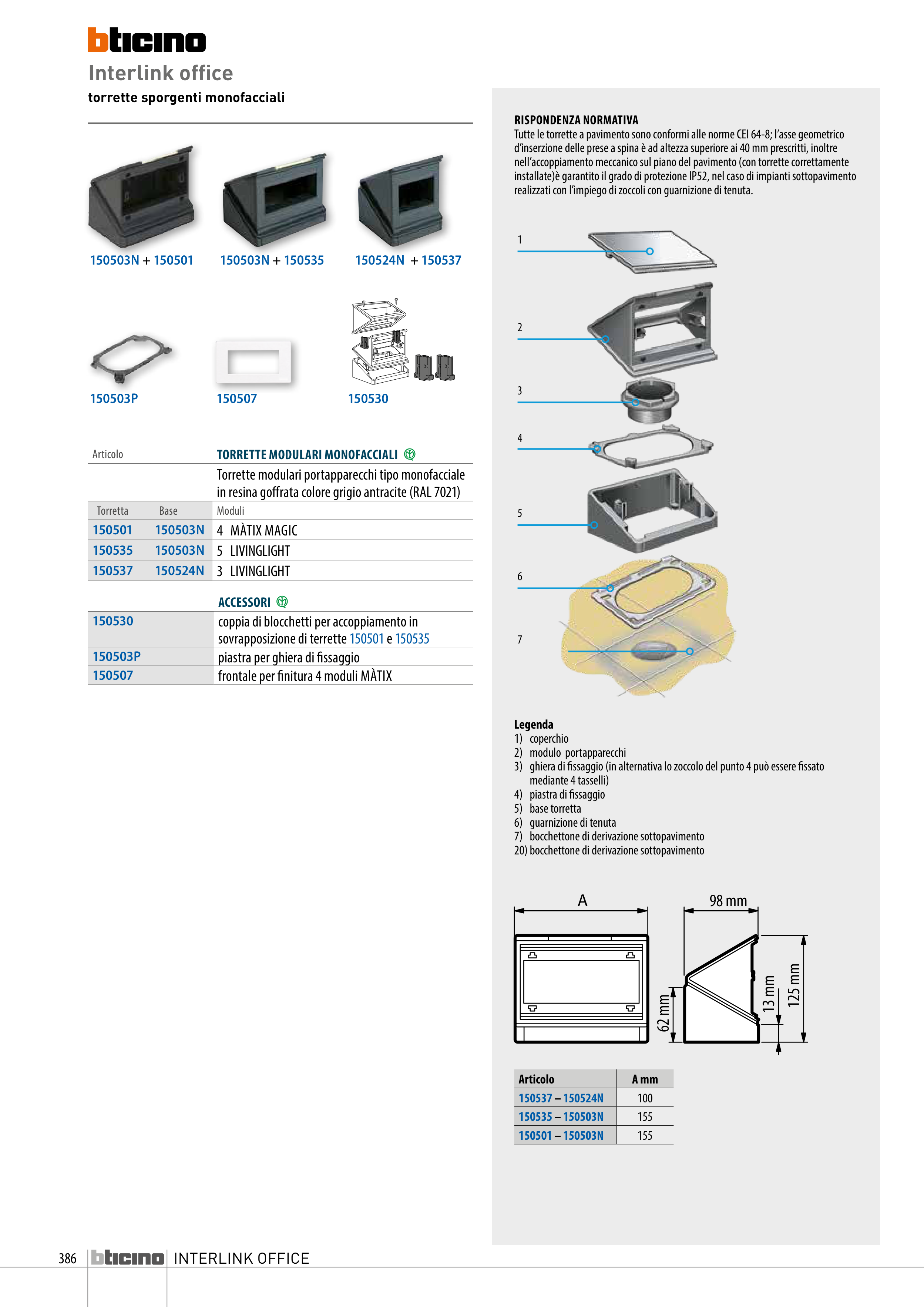

INTERLINK OFFICE
Interlink office
torrette sporgenti monofacciali
RISPONDENZA NORMATIVA
Tutte le torrette a pavimento sono conformi alle norme CEI 64-8; l’asse geometrico
d’inserzione delle prese a spina è ad altezza superiore ai 40 mm prescritti, inoltre
nell’accoppiamento meccanico sul piano del pavimento (con torrette correttamente
installate)è garantito il grado di protezione IP52, nel caso di impianti sottopavimento
realizzati con l’impiego di zoccoli con guarnizione di tenuta.
Articolo
TORRETTE MODULARI MONOFACCIALI
Torrette modulari portapparecchi tipo monofacciale
in resina goffrata colore grigio antracite (RAL 7021)
Torretta
Base
Moduli
150501
150503N 4 MÀTIX MAGIC
150535
150503N 5 LIVINGLIGHT
150537
150524N
3 LIVINGLIGHT
1
2
3
4
5
6
7
Legenda
1) coperchio
2) modulo portapparecchi
3) ghiera di fissaggio (in alternativa lo zoccolo del punto 4 può essere fissato
mediante 4 tasselli)
4) piastra di fissaggio
5) base torretta
6) guarnizione di tenuta
7) bocchettone di derivazione sottopavimento
20) bocchettone di derivazione sottopavimento
Articolo
A mm
150537 – 150524N
100
150535 – 150503N
155
150501 – 150503N
155
A
98 mm
158 mm
110 mm
A
62 mm
A
125 mm
13 mm
C
B
150503N + 150501
150503P
150524N + 150537
150503N + 150535
150507
150530
ACCESSORI
150530
coppia di blocchetti per accoppiamento in
sovrapposizione di terrette 150501 e 150535
150503P
piastra per ghiera di fissaggio
150507
frontale per finitura 4 moduli MÀTIX
