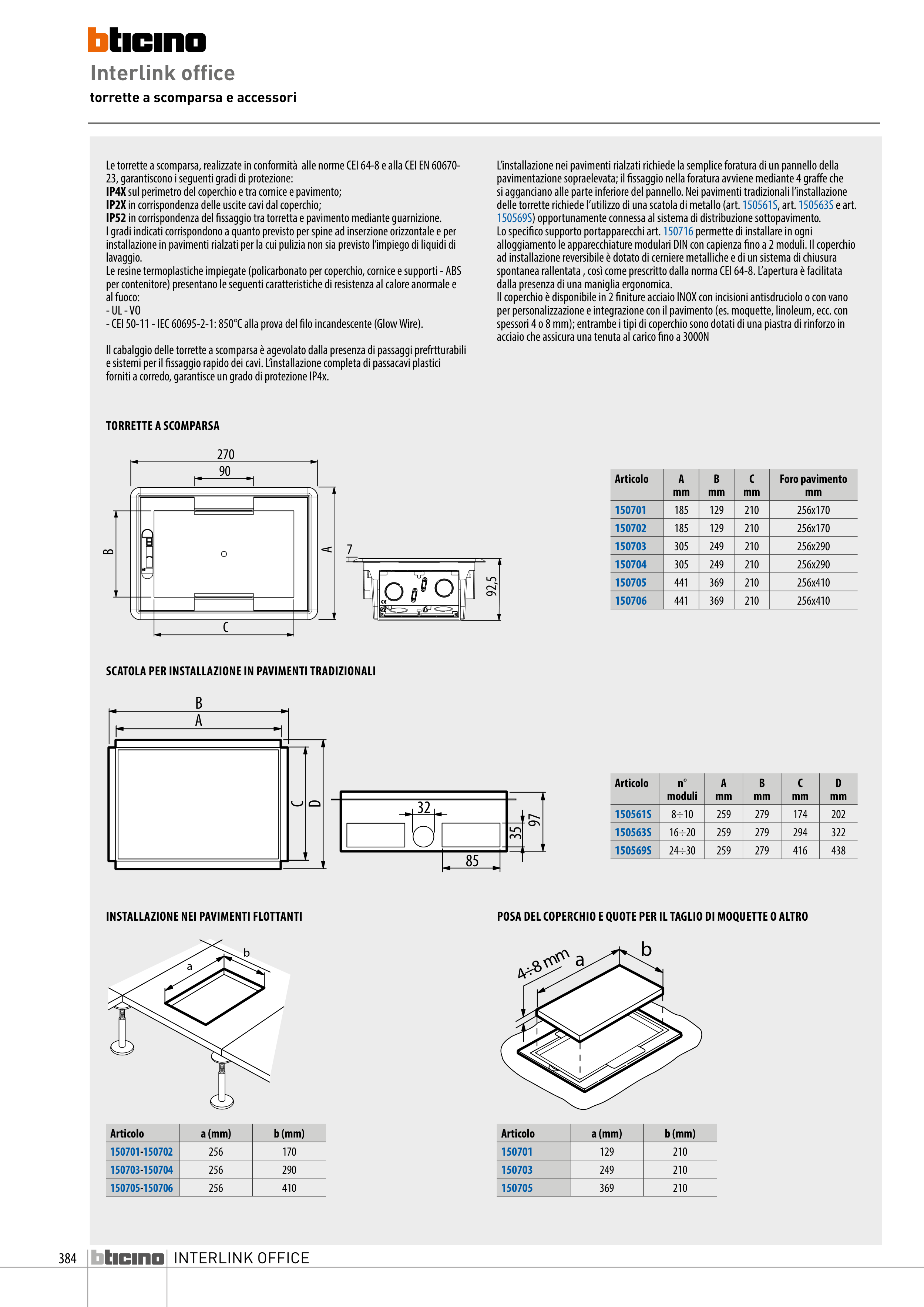

384
INTERLINK OFFICE
Interlink office
torrette a scomparsa e accessori
TORRETTE A SCOMPARSA
SCATOLA PER INSTALLAZIONE IN PAVIMENTI TRADIZIONALI
Articolo
n°
moduli
A
mm
B
mm
C
mm
D
mm
150561S
8÷10
259
279
174
202
150563S
16÷20
259
279
294
322
150569S
24÷30
259
279
416
438
Articolo
A
mm
B
mm
C
mm
Foro pavimento
mm
150701
185
129
210
256x170
150702
185
129
210
256x170
150703
305
249
210
256x290
150704
305
249
210
256x290
150705
441
369
210
256x410
150706
441
369
210
256x410
85
32
97
35
D
C
B
A
90
270
C
A
B
7
92,5
INSTALLAZIONE NEI PAVIMENTI FLOTTANTI
POSA DEL COPERCHIO E QUOTE PER IL TAGLIO DI MOQUETTE O ALTRO
Articolo
a (mm)
b (mm)
150701-150702
256
170
150703-150704
256
290
150705-150706
256
410
Articolo
a (mm)
b (mm)
150701
129
210
150703
249
210
150705
369
210
b
a
b
a
4÷8 mm
Le torrette a scomparsa, realizzate in conformità alle norme CEI 64-8 e alla CEI EN 60670-
23, garantiscono i seguenti gradi di protezione:
IP4X sul perimetro del coperchio e tra cornice e pavimento;
IP2X in corrispondenza delle uscite cavi dal coperchio;
IP52 in corrispondenza del fissaggio tra torretta e pavimento mediante guarnizione.
I gradi indicati corrispondono a quanto previsto per spine ad inserzione orizzontale e per
installazione in pavimenti rialzati per la cui pulizia non sia previsto l’impiego di liquidi di
lavaggio.
Le resine termoplastiche impiegate (policarbonato per coperchio, cornice e supporti - ABS
per contenitore) presentano le seguenti caratteristiche di resistenza al calore anormale e
al fuoco:
- UL - VO
- CEI 50-11 - IEC 60695-2-1: 850°C alla prova del filo incandescente (Glow Wire).
Il cabalggio delle torrette a scomparsa è agevolato dalla presenza di passaggi prefrtturabili
e sistemi per il fissaggio rapido dei cavi. L’installazione completa di passacavi plastici
forniti a corredo, garantisce un grado di protezione IP4x.
L’installazione nei pavimenti rialzati richiede la semplice foratura di un pannello della
pavimentazione sopraelevata; il fissaggio nella foratura avviene mediante 4 graffe che
si agganciano alle parte inferiore del pannello. Nei pavimenti tradizionali l’installazione
delle torrette richiede l’utilizzo di una scatola di metallo (art. 150561S, art. 150563S e art.
150569S) opportunamente connessa al sistema di distribuzione sottopavimento.
Lo specifico supporto portapparecchi art. 150716 permette di installare in ogni
alloggiamento le apparecchiature modulari DIN con capienza fino a 2 moduli. Il coperchio
ad installazione reversibile è dotato di cerniere metalliche e di un sistema di chiusura
spontanea rallentata , così come prescritto dalla norma CEI 64-8. L’apertura è facilitata
dalla presenza di una maniglia ergonomica.
Il coperchio è disponibile in 2 finiture acciaio INOX con incisioni antisdruciolo o con vano
per personalizzazione e integrazione con il pavimento (es. moquette, linoleum, ecc. con
spessori 4 o 8 mm); entrambe i tipi di coperchio sono dotati di una piastra di rinforzo in
acciaio che assicura una tenuta al carico fino a 3000N
