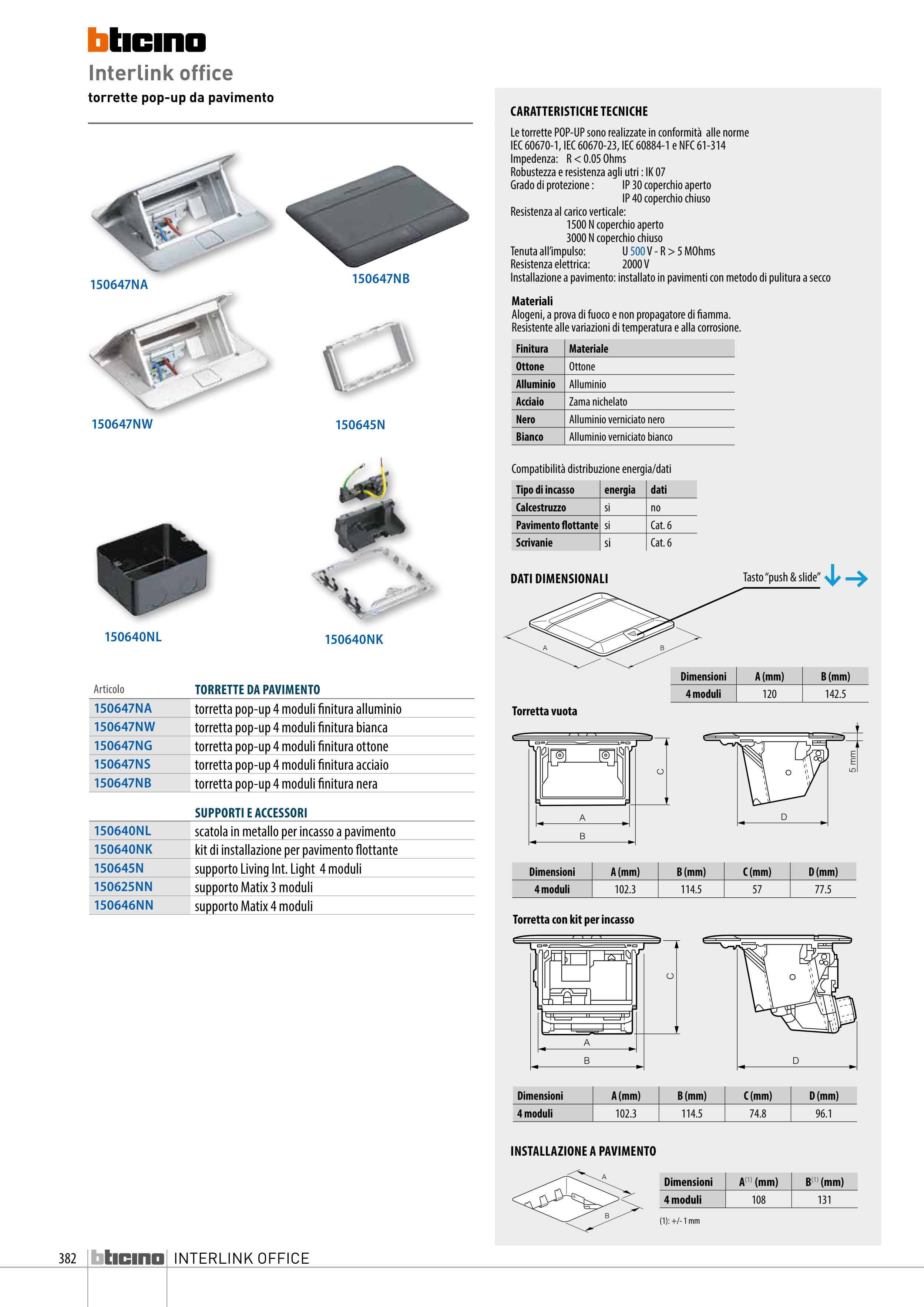

382
INTERLINK OFFICE
150640NL
Articolo
TORRETTE DA PAVIMENTO
150647NA
torretta pop-up 4 moduli finitura alluminio
150647NW
torretta pop-up 4 moduli finitura bianca
150647NG
torretta pop-up 4 moduli finitura ottone
150647NS
torretta pop-up 4 moduli finitura acciaio
150647NB
torretta pop-up 4 moduli finitura nera
Interlink office
torrette pop-up da pavimento
150647NA
150647NW
DATI DIMENSIONALI
CARATTERISTICHE TECNICHE
Le torrette POP-UP sono realizzate in conformità alle norme
IEC 60670-1, IEC 60670-23, IEC 60884-1 e NFC 61-314
Impedenza: R < 0.05 Ohms
Robustezza e resistenza agli utri : IK 07
Grado di protezione :
IP 30 coperchio aperto
IP 40 coperchio chiuso
Resistenza al carico verticale:
1500 N coperchio aperto
3000 N coperchio chiuso
Tenuta all’impulso:
U 500 V - R > 5 MOhms
Resistenza elettrica:
2000 V
Installazione a pavimento: installato in pavimenti con metodo di pulitura a secco
Dimensioni
A (mm)
B (mm)
C (mm)
D (mm)
4 moduli
102.3
114.5
74.8
96.1
Materiali
Alogeni, a prova di fuoco e non propagatore di fiamma.
Resistente alle variazioni di temperatura e alla corrosione.
Torretta con kit per incasso
Finitura
Materiale
Ottone
Ottone
Alluminio
Alluminio
Acciaio
Zama nichelato
Nero
Alluminio verniciato nero
Bianco
Alluminio verniciato bianco
Dimensioni
A (mm)
B (mm)
4 moduli
120
142.5
A
B
A
B
D
C
Compatibilità distribuzione energia/dati
Tipo di incasso
energia
dati
Calcestruzzo
si
no
Pavimento flottante si
Cat. 6
Scrivanie
si
Cat. 6
A
B
D
C
SUPPORTI E ACCESSORI
150640NL
scatola in metallo per incasso a pavimento
150640NK
kit di installazione per pavimento flottante
150645N
supporto Living Int. Light 4 moduli
150625NN
supporto Matix 3 moduli
150646NN
supporto Matix 4 moduli
150645N
Dimensioni
A (mm)
B (mm)
C (mm)
D (mm)
4 moduli
102.3
114.5
57
77.5
Torretta vuota
D
5 mm
A
C
B
D
5 mm
A
C
B
150647NB
A
B
INSTALLAZIONE A PAVIMENTO
(1): +/- 1 mm
Dimensioni
A(1) (mm)
B(1) (mm)
4 moduli
108
131
Tasto “push & slide”
150640NK
