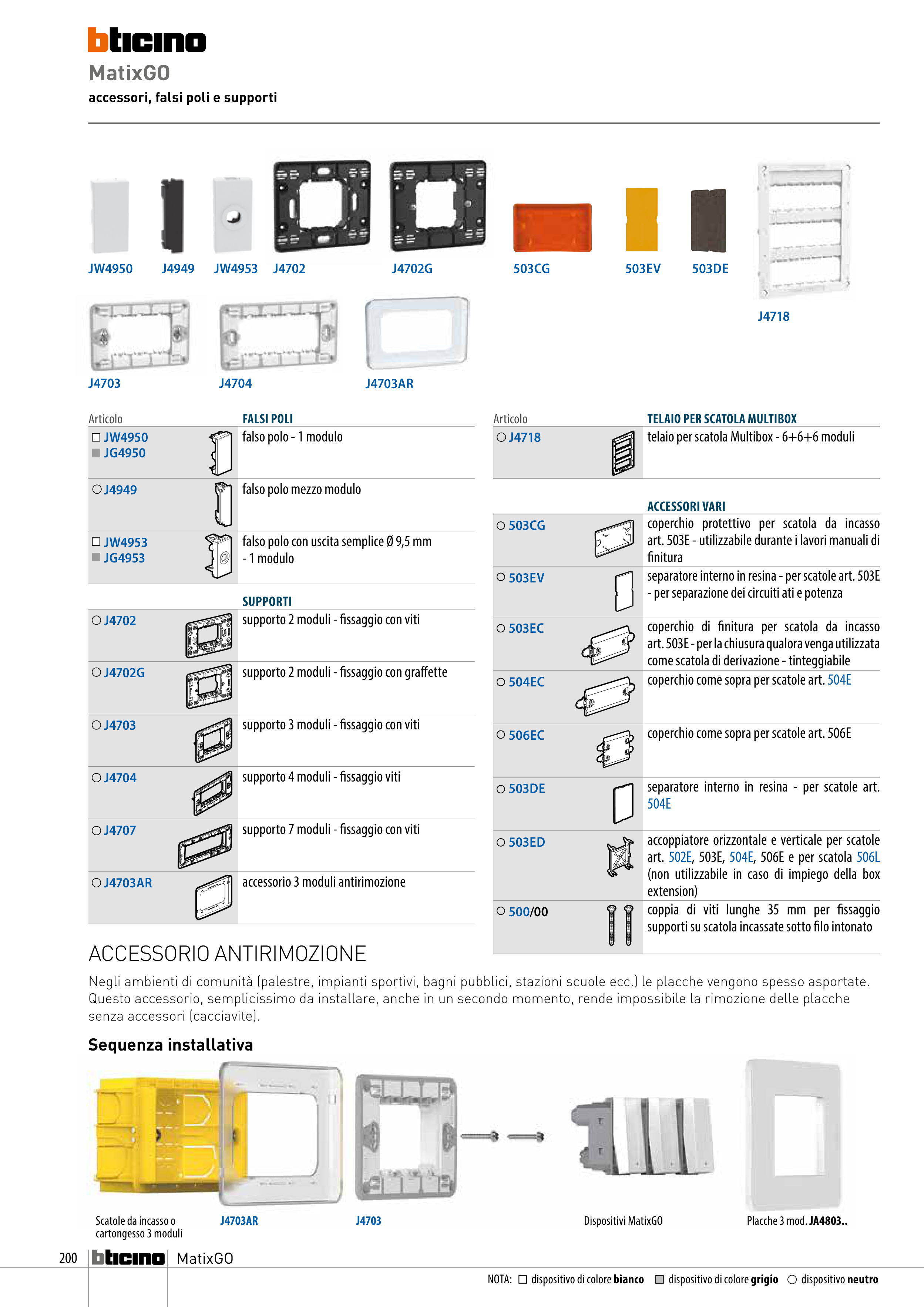

MatixGO
200
dispositivo di colore bianco
dispositivo di colore grigio
dispositivo neutro
NOTA:
JW4950
J4949
J4702
J4702G
ACCESSORI VARI
503CG
coperchio protettivo per scatola da incasso
art. 503E - utilizzabile durante i lavori manuali di
finitura
503EV
separatore interno in resina - per scatole art. 503E
- per separazione dei circuiti ati e potenza
503EC
coperchio di finitura per scatola da incasso
art. 503E - per la chiusura qualora venga utilizzata
come scatola di derivazione - tinteggiabile
504EC
coperchio come sopra per scatole art. 504E
506EC
coperchio come sopra per scatole art. 506E
503DE
separatore interno in resina - per scatole art.
504E
503ED
accoppiatore orizzontale e verticale per scatole
art. 502E, 503E, 504E, 506E e per scatola 506L
(non utilizzabile in caso di impiego della box
extension)
500/00
coppia di viti lunghe 35 mm per fissaggio
supporti su scatola incassate sotto filo intonato
503CG
503EV
503DE
Articolo
FALSI POLI
JW4950
JG4950
falso polo - 1 modulo
J4949
falso polo mezzo modulo
JW4953
JG4953
falso polo con uscita semplice Ø 9,5 mm
- 1 modulo
Articolo
TELAIO PER SCATOLA MULTIBOX
J4718
telaio per scatola Multibox - 6+6+6 moduli
JW4953
J4703AR
J4718
SUPPORTI
J4702
supporto 2 moduli - fissaggio con viti
J4702G
supporto 2 moduli - fissaggio con graffette
J4703
supporto 3 moduli - fissaggio con viti
J4704
supporto 4 moduli - fissaggio viti
J4707
supporto 7 moduli - fissaggio con viti
J4703AR
accessorio 3 moduli antirimozione
J4704
J4703
ACCESSORIO ANTIRIMOZIONE
Negli ambienti di comunità (palestre, impianti sportivi, bagni pubblici, stazioni scuole ecc.) le placche vengono spesso asportate.
Questo accessorio, semplicissimo da installare, anche in un secondo momento, rende impossibile la rimozione delle placche
senza accessori (cacciavite).
Sequenza installativa
Scatole da incasso o
cartongesso 3 moduli
Dispositivi MatixGO
Placche 3 mod. JA4803..
J4703AR
J4703
MatixGO
accessori, falsi poli e supporti
