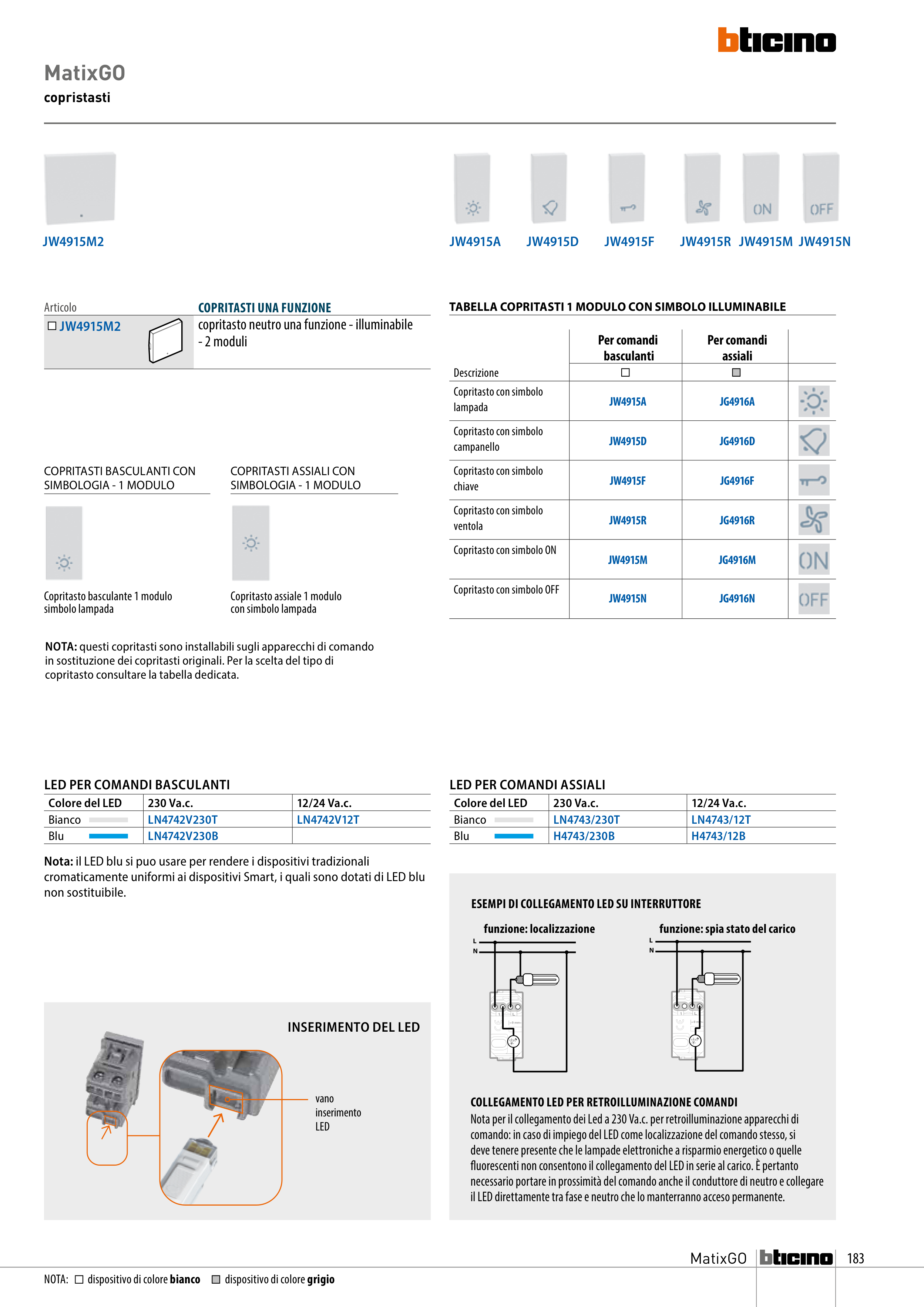

MatixGO
183
JW4915M2
JW4915A
JW4915M
JW4915D
JW4915N
JW4915F
JW4915R
dispositivo di colore bianco
dispositivo di colore grigio
NOTA:
Articolo
COPRITASTI UNA FUNZIONE
JW4915M2
copritasto neutro una funzione - illuminabile
- 2 moduli
Copritasto basculante 1 modulo
simbolo lampada
Copritasto assiale 1 modulo
con simbolo lampada
COPRITASTI BASCULANTI CON
SIMBOLOGIA - 1 MODULO
COPRITASTI ASSIALI CON
SIMBOLOGIA - 1 MODULO
NOTA: questi copritasti sono installabili sugli apparecchi di comando
in sostituzione dei copritasti originali. Per la scelta del tipo di
copritasto consultare la tabella dedicata.
Per comandi
basculanti
Per comandi
assiali
Descrizione
Copritasto con simbolo
lampada
JW4915A
JG4916A
Copritasto con simbolo
campanello
JW4915D
JG4916D
Copritasto con simbolo
chiave
JW4915F
JG4916F
Copritasto con simbolo
ventola
JW4915R
JG4916R
Copritasto con simbolo ON
JW4915M
JG4916M
Copritasto con simbolo OFF
JW4915N
JG4916N
TABELLA COPRITASTI 1 MODULO CON SIMBOLO ILLUMINABILE
LED PER COMANDI ASSIALI
Colore del LED
230 Va.c.
12/24 Va.c.
Bianco
LN4743/230T
LN4743/12T
Blu
H4743/230B
H4743/12B
vano
inserimento
LED
INSERIMENTO DEL LED
LED PER COMANDI BASCULANTI
Colore del LED
230 Va.c.
12/24 Va.c.
Bianco
LN4742V230T
LN4742V12T
Blu
LN4742V230B
Nota: il LED blu si puo usare per rendere i dispositivi tradizionali
cromaticamente uniformi ai dispositivi Smart, i quali sono dotati di LED blu
non sostituibile.
L
N
L
N
L
N
L
N
ESEMPI DI COLLEGAMENTO LED SU INTERRUTTORE
COLLEGAMENTO LED PER RETROILLUMINAZIONE COMANDI
funzione: localizzazione
Nota per il collegamento dei Led a 230 Va.c. per retroilluminazione apparecchi di
comando: in caso di impiego del LED come localizzazione del comando stesso, si
deve tenere presente che le lampade elettroniche a risparmio energetico o quelle
fluorescenti non consentono il collegamento del LED in serie al carico. È pertanto
necessario portare in prossimità del comando anche il conduttore di neutro e collegare
il LED direttamente tra fase e neutro che lo manterranno acceso permanente.
funzione: spia stato del carico
MatixGO
copristasti
