ACCESSORI DI CABLAGGIO
Articolo
Elementi per conduttori di sezione
da 4 a 6 mm2
Tipo B - Temperatura: -25°C +85°C
Caricatori: pagina seguente
Cifre
Codice colore intermazionale
0 382 30 0
Nero
0 382 31 1
Marrone
0 382 32 2
Rosso
0 382 33 3
Arancio
0 382 34 4
Giallo
0 382 35 5
Verde
0 382 36 6
Blu
0 382 37 7
Viola
0 382 38 8
Grigio
0 382 39 9
Bianco
Lettere:
nero su fondo giallo
0 383 60 A
A
0 383 61 B
B
0 383 62 C
C
0 383 63 D
D
0 383 64 E
E
0 383 65 F
F
0 383 66 G
G
0 383 67 H
H
0 383 68 I
I
0 383 69 J
J
0 383 70 K
K
0 383 71 L
L
0 383 72 M
M
0 383 73 N
N
0 383 74 O
O
0 383 75 P
P
0 383 76 Q
Q
0 383 77 R
R
0 383 78 S
S
0 383 79 T
T
0 383 80 U
U
0 383 81 V
V
0 383 82 W
W
0 383 83 X
X
0 383 84 Y
Y
0 383 85 Z
Z
Segni convenzionali:
nero su fondo giallo
0 382 90 /
0 382 91 •
0 382 92 +
0 382 93 -
0 382 94 ~
0 382 95
0 382 96
Sezione del
cavo da
siglare
(mm2)
A
(mm)
B
(mm)
C
(mm)
Diametro
min/max
(mm)
da 4 a 6
8
9,6
7,1
4,3/5,3
L’imballo da 800 comprende 40 liste di 20 elementi
L’imballo da 300 comprende 15 liste di 20 elementi
Dim. del CAB 3: 4--6 mm2
0382 35
0383 79
0382 94

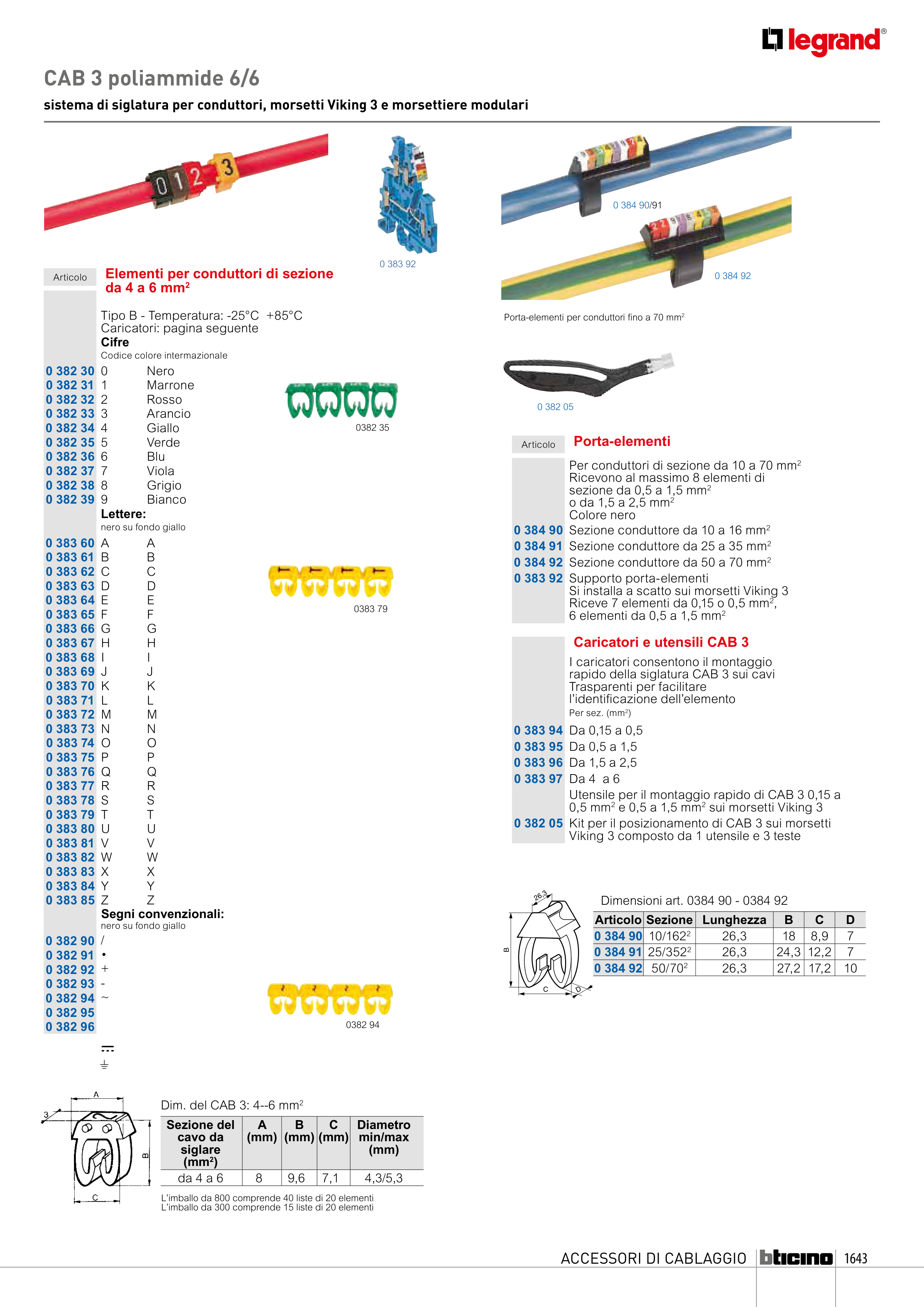

CAB 3 poliammide 6/6
sistema di siglatura per conduttori, morsetti Viking 3 e morsettiere modulari
0 382 05
Porta-elementi per conduttori fino a 70 mm2
0 383 92
0 384 90/91
0 384 92
Articolo
Porta-elementi
Per conduttori di sezione da 10 a 70 mm2
Ricevono al massimo 8 elementi di
sezione da 0,5 a 1,5 mm2
o da 1,5 a 2,5 mm2
Colore nero
0 384 90 Sezione conduttore da 10 a 16 mm2
0 384 91 Sezione conduttore da 25 a 35 mm2
0 384 92 Sezione conduttore da 50 a 70 mm2
0 383 92 Supporto porta-elementi
Si installa a scatto sui morsetti Viking 3
Riceve 7 elementi da 0,15 o 0,5 mm2,
6 elementi da 0,5 a 1,5 mm2
Caricatori e utensili CAB 3
I caricatori consentono il montaggio
rapido della siglatura CAB 3 sui cavi
Trasparenti per facilitare
l’identificazione dell’elemento
Per sez. (mm2)
0 383 94 Da 0,15 a 0,5
0 383 95 Da 0,5 a 1,5
0 383 96 Da 1,5 a 2,5
0 383 97 Da 4 a 6
Utensile per il montaggio rapido di CAB 3 0,15 a
0,5 mm2 e 0,5 a 1,5 mm2 sui morsetti Viking 3
0 382 05 Kit per il posizionamento di CAB 3 sui morsetti
Viking 3 composto da 1 utensile e 3 teste
Articolo Sezione Lunghezza
B
C
D
0 384 90 10/1622
26,3
18
8,9
7
0 384 91 25/3522
26,3
24,3 12,2
7
0 384 92 50/702
26,3
27,2 17,2
10
Dimensioni art. 0384 90 - 0384 92
26,3
26,3
26,3
B
C
D
1643
