ACCESSORI DI CABLAGGIO
Articolo
Siglatura per morsetti e per conduttori
di sezione da 0,15 a 0,5 mm2 e da 0,5
a 1,5 mm2
Tipo B - Temperatura: -25°C +85°C
Caricatori: pagine seguenti
Cifre
Per sez.
0,15 a
0,5 mm2
Per sez.
0,5 a 1,5
mm2
Codice colore intermazionale
0 381 00 0 382 10 0
Nero
0 381 01 0 382 11 1
Marrone
0 381 02 0 382 12 2
Rosso
0 381 03 0 382 13 3
Arancione
0 381 04 0 382 14 4
Giallo
0 381 05 0 382 15 5
Verde
0 381 06 0 382 16 6
Blu
0 381 07 0 382 17 7
Viola
0 381 08 0 382 18 8
Grigio
0 381 09 0 382 19 9
Bianco
Lettere:
nero su fondo giallo
0 381 10 0 383 00 A
0 381 11 0 383 01 B
0 381 12 0 383 02 C
0 381 13 0 383 03 D
0 381 14 0 383 04 E
0 381 15 0 383 05 F
0 381 16 0 383 06 G
0 381 17 0 383 07 H
0 381 18 0 383 08 I
0 381 19 0 383 09 J
0 381 20 0 383 10 K
0 381 21 0 383 11 L
0 381 22 0 383 12 M
0 381 23 0 383 13 N
0 381 24 0 383 14 O
0 381 25 0 383 15 P
0 381 26 0 383 16 Q
0 381 27 0 383 17 R
0 381 28 0 383 18 S
0 381 29 0 383 19 T
0 381 30 0 383 20 U
0 381 31 0 383 21 V
0 381 32 0 383 22 W
0 381 33 0 383 23 X
0 381 34 0 383 24 Y
0 381 35 0 383 25 Z
Segni convenzionali:
nero su fondo giallo
0 381 40 0 382 70 /
0 381 41 0 382 71 •
0 381 42 0 382 72 +
0 381 43 0 382 73 -
0 381 44 0 382 74 ~
0 381 45 0 382 75
0 381 46 0 382 76

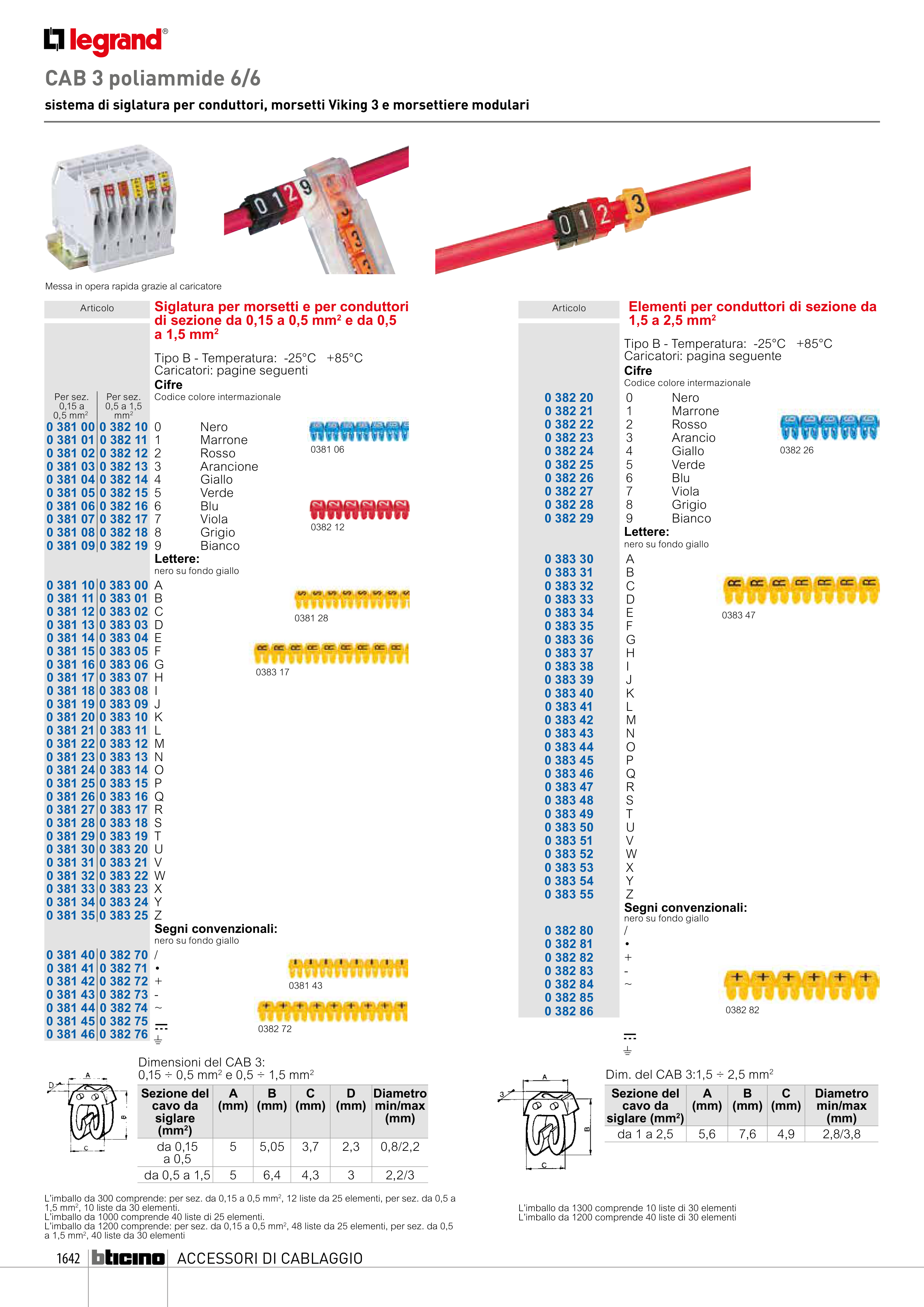

CAB 3 poliammide 6/6
sistema di siglatura per conduttori, morsetti Viking 3 e morsettiere modulari
Messa in opera rapida grazie al caricatore
0381 43
0382 72
Sezione del
cavo da
siglare
(mm2)
A
(mm)
B
(mm)
C
(mm)
D
(mm)
Diametro
min/max
(mm)
da 0,15
a 0,5
5
5,05
3,7
2,3
0,8/2,2
da 0,5 a 1,5
5
6,4
4,3
3
2,2/3
Dimensioni del CAB 3:
0,15 ÷ 0,5 mm2 e 0,5 ÷ 1,5 mm2
L’imballo da 300 comprende: per sez. da 0,15 a 0,5 mm2, 12 liste da 25 elementi, per sez. da 0,5 a
1,5 mm2, 10 liste da 30 elementi.
L’imballo da 1000 comprende 40 liste di 25 elementi.
L’imballo da 1200 comprende: per sez. da 0,15 a 0,5 mm2, 48 liste da 25 elementi, per sez. da 0,5
a 1,5 mm2, 40 liste da 30 elementi
0382 12
0381 06
0381 28
0383 17
Articolo
Elementi per conduttori di sezione da
1,5 a 2,5 mm2
Tipo B - Temperatura: -25°C +85°C
Caricatori: pagina seguente
Cifre
Codice colore intermazionale
0 382 20
0
Nero
0 382 21
1
Marrone
0 382 22
2
Rosso
0 382 23
3
Arancio
0 382 24
4
Giallo
0 382 25
5
Verde
0 382 26
6
Blu
0 382 27
7
Viola
0 382 28
8
Grigio
0 382 29
9
Bianco
Lettere:
nero su fondo giallo
0 383 30
A
0 383 31
B
0 383 32
C
0 383 33
D
0 383 34
E
0 383 35
F
0 383 36
G
0 383 37
H
0 383 38
I
0 383 39
J
0 383 40
K
0 383 41
L
0 383 42
M
0 383 43
N
0 383 44
O
0 383 45
P
0 383 46
Q
0 383 47
R
0 383 48
S
0 383 49
T
0 383 50
U
0 383 51
V
0 383 52
W
0 383 53
X
0 383 54
Y
0 383 55
Z
Segni convenzionali:
nero su fondo giallo
0 382 80
/
0 382 81
•
0 382 82
+
0 382 83
-
0 382 84
~
0 382 85
0 382 86
Sezione del
cavo da
siglare (mm2)
A
(mm)
B
(mm)
C
(mm)
Diametro
min/max
(mm)
da 1 a 2,5
5,6
7,6
4,9
2,8/3,8
Dim. del CAB 3:1,5 ÷ 2,5 mm2
0383 47
0382 82
0382 26
L’imballo da 1300 comprende 10 liste di 30 elementi
L’imballo da 1200 comprende 40 liste di 30 elementi
