TRASFORMATORI ED ALIMENTATORI
6 423 12
6 423 01
6 423 04
6 423 72
6 423 61
6 423 64
Articolo
Conformi alla norma IEC EN 61558-2-6
Primario:
230 - 400 V
Secondario: 12 V - 0 - 12 V
0 - 12 - 24 V
Equipaggiati di ponticelli per
collegamento serie parallelo degli
avvolgimenti secondari.
Potenza
(VA)
Schema
Figura n.
6 423 01
50
1
6 423 02
63
1
6 423 03
100
1
6 423 04
160
1
6 423 05
220
1
6 423 06
310
2
6 423 07
450
3
6 423 08
630
3
6 423 10
1000
4
6 423 12
1600
4
6 423 14
2500
4
Primario: 230 - 400 V
Secondario: 24 V
Potenza
(VA)
Schema
Figura n.
6 423 21
50
1
6 423 22
63
1
6 423 23
100
1
6 423 24
160
1
6 423 25
220
1
6 423 26
310
2
6 423 27
450
2
6 423 28
630
3
Articolo
Conformi alla norma IEC EN 61558-2-4
Primario:
230 - 400 V
Secondario: 115 V PMS
Possibilità di collegamento a terra del punto medio
dell’avvolgimento secondario per una
maggiore sicurezza dell’installazione.
Potenza
(VA)
Schema
Figura n.
6 423 61
50
1
6 423 62
63
1
6 423 63
100
1
6 423 64
160
1
6 423 65
220
1
6 423 66
310
2
6 423 67
450
2
6 423 68
630
3
6 423 70
1000
4
6 423 72
1600
4
6 423 74
2500
4
Primario:
230 - 400 V
Secondario: 115 V - 0 - 115 V
0 - 115 - 230 V
Equipaggiati di ponticelli per
collegamento serie parallelo degli
avvolgimenti secondari.
Potenza
(VA)
Schema
Figura n.
6 423 81
50
1
6 423 82
63
1
6 423 83
100
1
6 423 84
160
1
6 423 85
220
1
6 423 86
310
2
6 423 87
450
2
6 423 88
630
3
Primario:
230 - 400 V
Secondario: 24 V - 0 - 24 V
0 - 24 - 48 V
Equipaggiati di ponticelli per collegamento
serie parallelo degli avvolgimenti secondari.
Potenza
(VA)
Schema
Figura n.
6 423 41
50
1
6 423 42
63
1
6 423 43
100
1
6 423 44
160
1
6 423 45
220
1
6 423 46
310
2
6 423 47
450
2
6 423 48
630
3

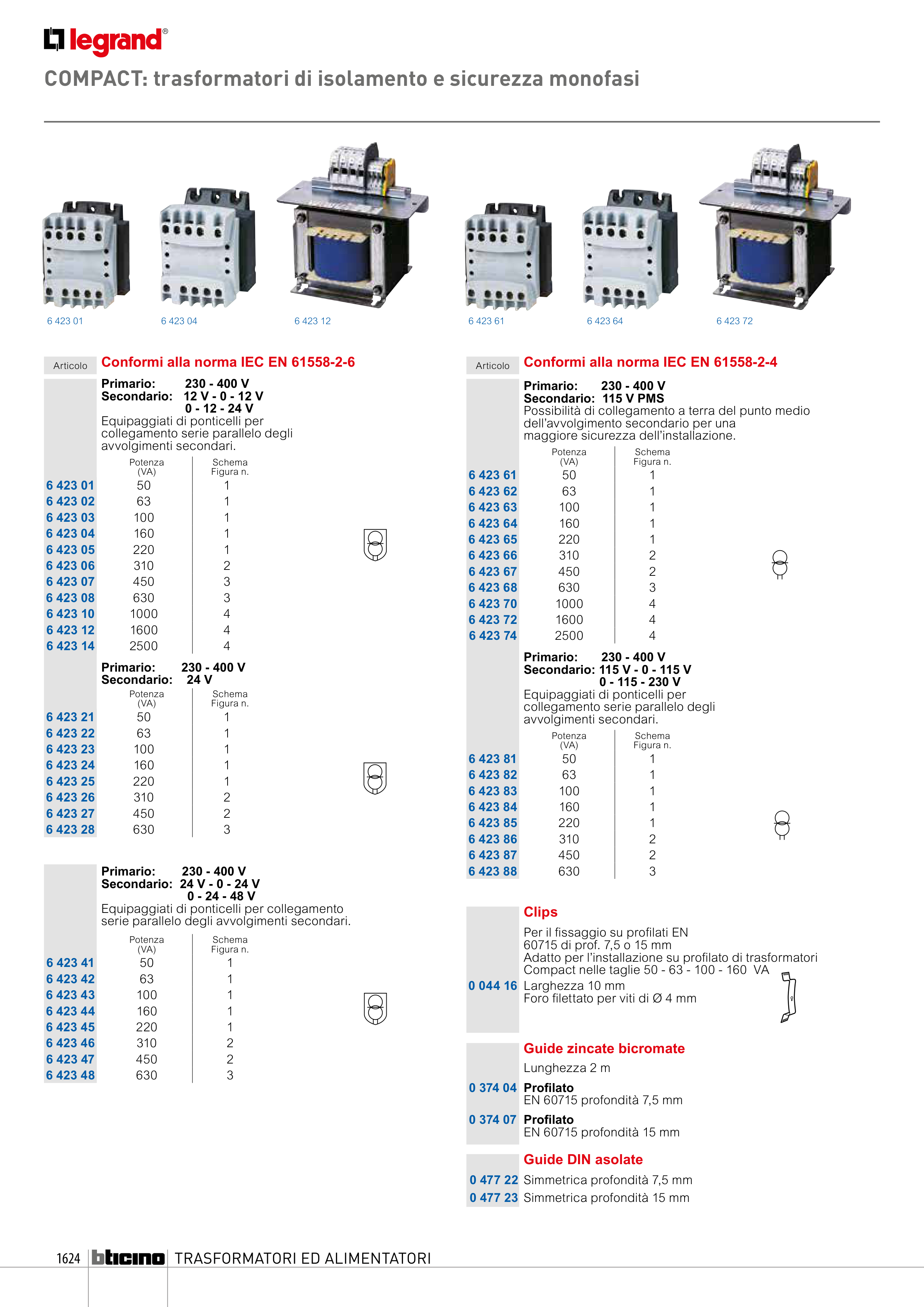

COMPACT: trasformatori di isolamento e sicurezza monofasi
Clips
Per il fissaggio su profilati EN
60715 di prof. 7,5 o 15 mm
Adatto per l’installazione su profilato di trasformatori
Compact nelle taglie 50 - 63 - 100 - 160 VA
0 044 16 Larghezza 10 mm
Foro filettato per viti di Ø 4 mm
Guide DIN asolate
0 477 22 Simmetrica profondità 7,5 mm
0 477 23 Simmetrica profondità 15 mm
Guide zincate bicromate
Lunghezza 2 m
0 374 04 Profilato
EN 60715 profondità 7,5 mm
0 374 07 Profilato
EN 60715 profondità 15 mm
006187-5342o.eps
1624
