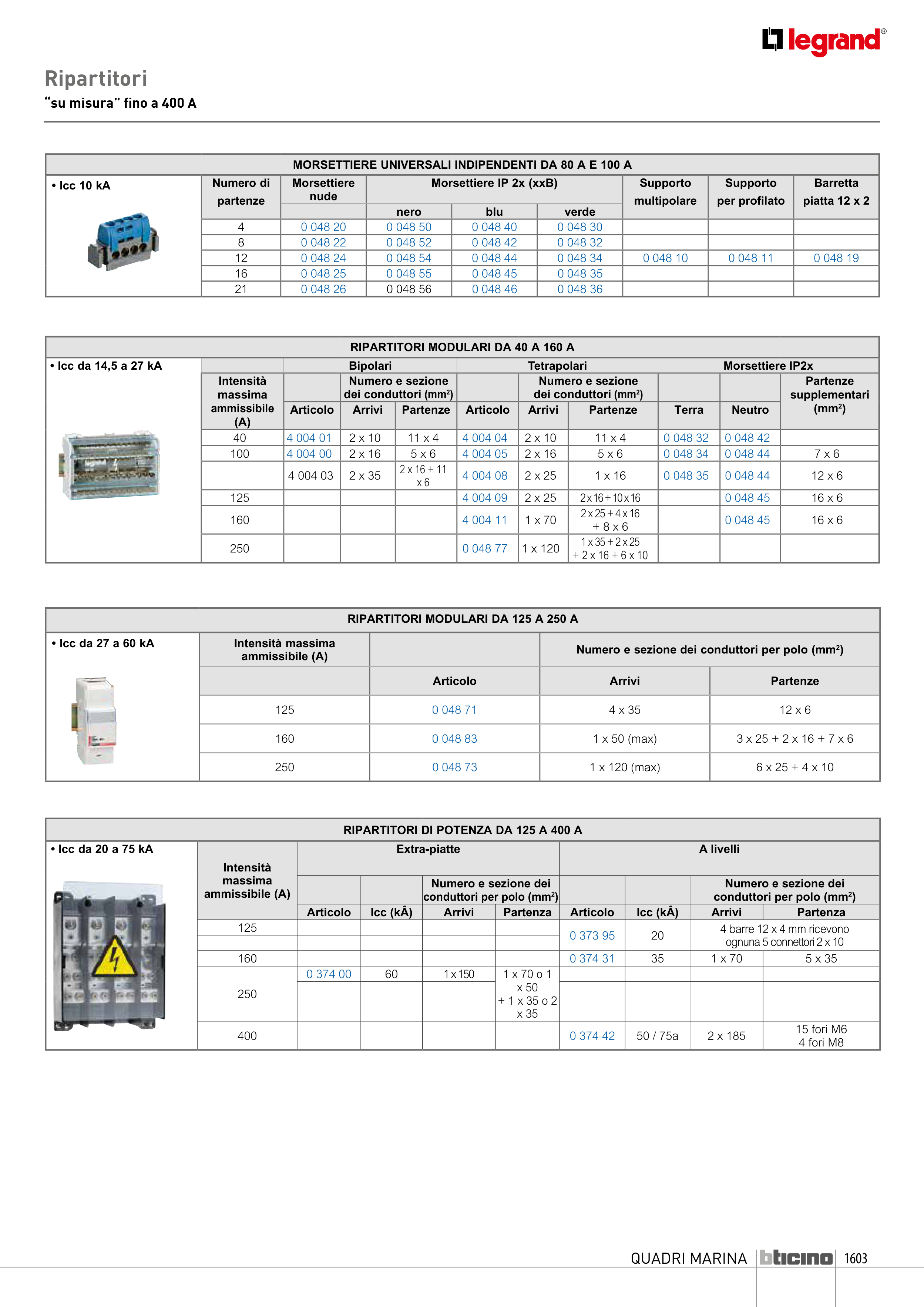

1603
QUADRI MARINA
MORSETTIERE UNIVERSALI INDIPENDENTI DA 80 A E 100 A
• Icc 10 kA
Numero di
partenze
Morsettiere
nude
Morsettiere IP 2x (xxB)
Supporto
multipolare
Supporto
per profilato
Barretta
piatta 12 x 2
nero
blu
verde
4
0 048 20
0 048 50
0 048 40
0 048 30
8
0 048 22
0 048 52
0 048 42
0 048 32
12
0 048 24
0 048 54
0 048 44
0 048 34
0 048 10
0 048 11
0 048 19
16
0 048 25
0 048 55
0 048 45
0 048 35
21
0 048 26
0 048 56
0 048 46
0 048 36
RIPARTITORI MODULARI DA 40 A 160 A
• Icc da 14,5 a 27 kA
Bipolari
Tetrapolari
Morsettiere IP2x
Intensità
massima
ammissibile
(A)
Numero e sezione
dei conduttori (mm2)
Numero e sezione
dei conduttori (mm2)
Partenze
supplementari
(mm2)
Articolo
Arrivi
Partenze
Articolo
Arrivi
Partenze
Terra
Neutro
40
4 004 01
2 x 10
11 x 4
4 004 04
2 x 10
11 x 4
0 048 32
0 048 42
100
4 004 00
2 x 16
5 x 6
4 004 05
2 x 16
5 x 6
0 048 34
0 048 44
7 x 6
4 004 03
2 x 35
2 x 16 + 11
x 6
4 004 08
2 x 25
1 x 16
0 048 35
0 048 44
12 x 6
125
4 004 09
2 x 25
2 x 16 + 10 x 16
0 048 45
16 x 6
160
4 004 11
1 x 70
2 x 25 + 4 x 16
+ 8 x 6
0 048 45
16 x 6
250
0 048 77
1 x 120
1 x 35 + 2 x 25
+ 2 x 16 + 6 x 10
RIPARTITORI MODULARI DA 125 A 250 A
• Icc da 27 a 60 kA
Intensità massima
ammissibile (A)
Numero e sezione dei conduttori per polo (mm2)
Articolo
Arrivi
Partenze
125
0 048 71
4 x 35
12 x 6
160
0 048 83
1 x 50 (max)
3 x 25 + 2 x 16 + 7 x 6
250
0 048 73
1 x 120 (max)
6 x 25 + 4 x 10
RIPARTITORI DI POTENZA DA 125 A 400 A
• Icc da 20 a 75 kA
Intensità
massima
ammissibile (A)
Extra-piatte
A livelli
Numero e sezione dei
conduttori per polo (mm2)
Numero e sezione dei
conduttori per polo (mm2)
Articolo
Icc (kÂ)
Arrivi
Partenza
Articolo
Icc (kÂ)
Arrivi
Partenza
125
0 373 95
20
4 barre 12 x 4 mm ricevono
ognuna 5 connettori 2 x 10
160
0 374 31
35
1 x 70
5 x 35
250
0 374 00
60
1 x 150
1 x 70 o 1
x 50
+ 1 x 35 o 2
x 35
400
0 374 42
50 / 75a
2 x 185
15 fori M6
4 fori M8
Ripartitori
“su misura” fino a 400 A
