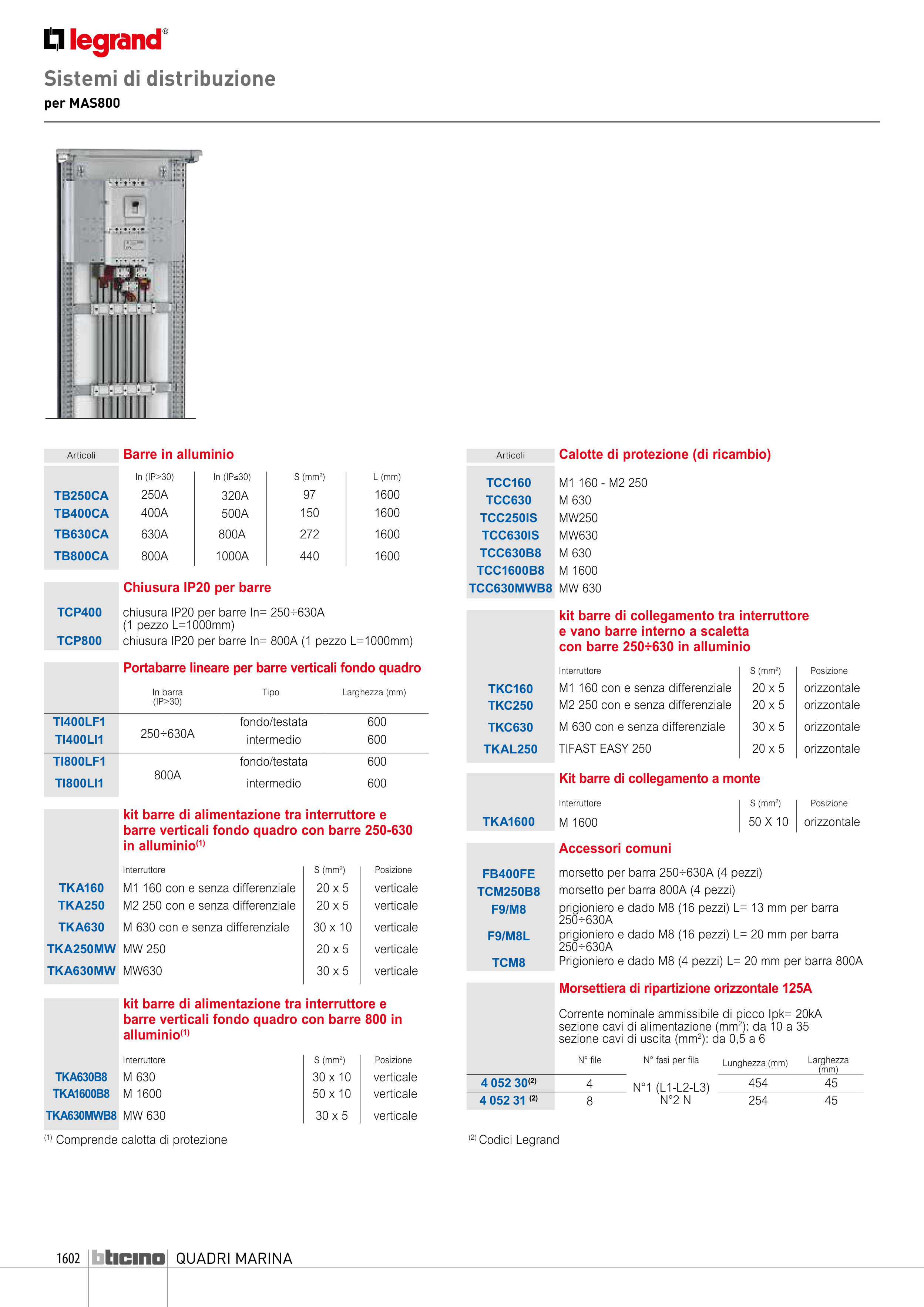

1602
QUADRI MARINA
Sistemi di distribuzione
per MAS800
Articoli
Barre in alluminio
In (IP>30)
In (IP≤30)
S (mm2)
L (mm)
TB250CA
250A
320A
97
1600
TB400CA
400A
500A
150
1600
TB630CA
630A
800A
272
1600
TB800CA
800A
1000A
440
1600
kit barre di alimentazione tra interruttore e
barre verticali fondo quadro con barre 250-630
in alluminio(1)
Interruttore
S (mm2)
Posizione
TKA160
M1 160 con e senza differenziale
20 x 5
verticale
TKA250
M2 250 con e senza differenziale
20 x 5
verticale
TKA630
M 630 con e senza differenziale
30 x 10
verticale
TKA250MW MW 250
20 x 5
verticale
TKA630MW MW630
30 x 5
verticale
kit barre di alimentazione tra interruttore e
barre verticali fondo quadro con barre 800 in
alluminio(1)
Interruttore
S (mm2)
Posizione
TKA630B8
M 630
30 x 10
verticale
TKA1600B8
M 1600
50 x 10
verticale
TKA630MWB8 MW 630
30 x 5
verticale
kit barre di collegamento tra interruttore
e vano barre interno a scaletta
con barre 250÷630 in alluminio
Interruttore
S (mm2)
Posizione
TKC160
M1 160 con e senza differenziale
20 x 5
orizzontale
TKC250
M2 250 con e senza differenziale
20 x 5
orizzontale
TKC630
M 630 con e senza differenziale
30 x 5
orizzontale
TKAL250
TIFAST EASY 250
20 x 5
orizzontale
Portabarre lineare per barre verticali fondo quadro
In barra
(IP>30)
Tipo
Larghezza (mm)
TI400LF1
250÷630A
fondo/testata
600
TI400LI1
intermedio
600
TI800LF1
800A
fondo/testata
600
TI800LI1
intermedio
600
Kit barre di collegamento a monte
Interruttore
S (mm2)
Posizione
TKA1600
M 1600
50 X 10
orizzontale
Morsettiera di ripartizione orizzontale 125A
Corrente nominale ammissibile di picco Ipk= 20kA
sezione cavi di alimentazione (mm2): da 10 a 35
sezione cavi di uscita (mm2): da 0,5 a 6
N° file
N° fasi per fila
Lunghezza (mm)
Larghezza
(mm)
4 052 30(2)
4
N°1 (L1-L2-L3)
N°2 N
454
45
4 052 31 (2)
8
254
45
Chiusura IP20 per barre
TCP400
chiusura IP20 per barre In= 250÷630A
(1 pezzo L=1000mm)
TCP800
chiusura IP20 per barre In= 800A (1 pezzo L=1000mm)
Articoli
Calotte di protezione (di ricambio)
TCC160
M1 160 - M2 250
TCC630
M 630
TCC250IS
MW250
TCC630IS
MW630
TCC630B8
M 630
TCC1600B8
M 1600
TCC630MWB8 MW 630
Accessori comuni
FB400FE
morsetto per barra 250÷630A (4 pezzi)
TCM250B8
morsetto per barra 800A (4 pezzi)
F9/M8
prigioniero e dado M8 (16 pezzi) L= 13 mm per barra
250÷630A
F9/M8L
prigioniero e dado M8 (16 pezzi) L= 20 mm per barra
250÷630A
TCM8
Prigioniero e dado M8 (4 pezzi) L= 20 mm per barra 800A
(1) Comprende calotta di protezione
(2) Codici Legrand
