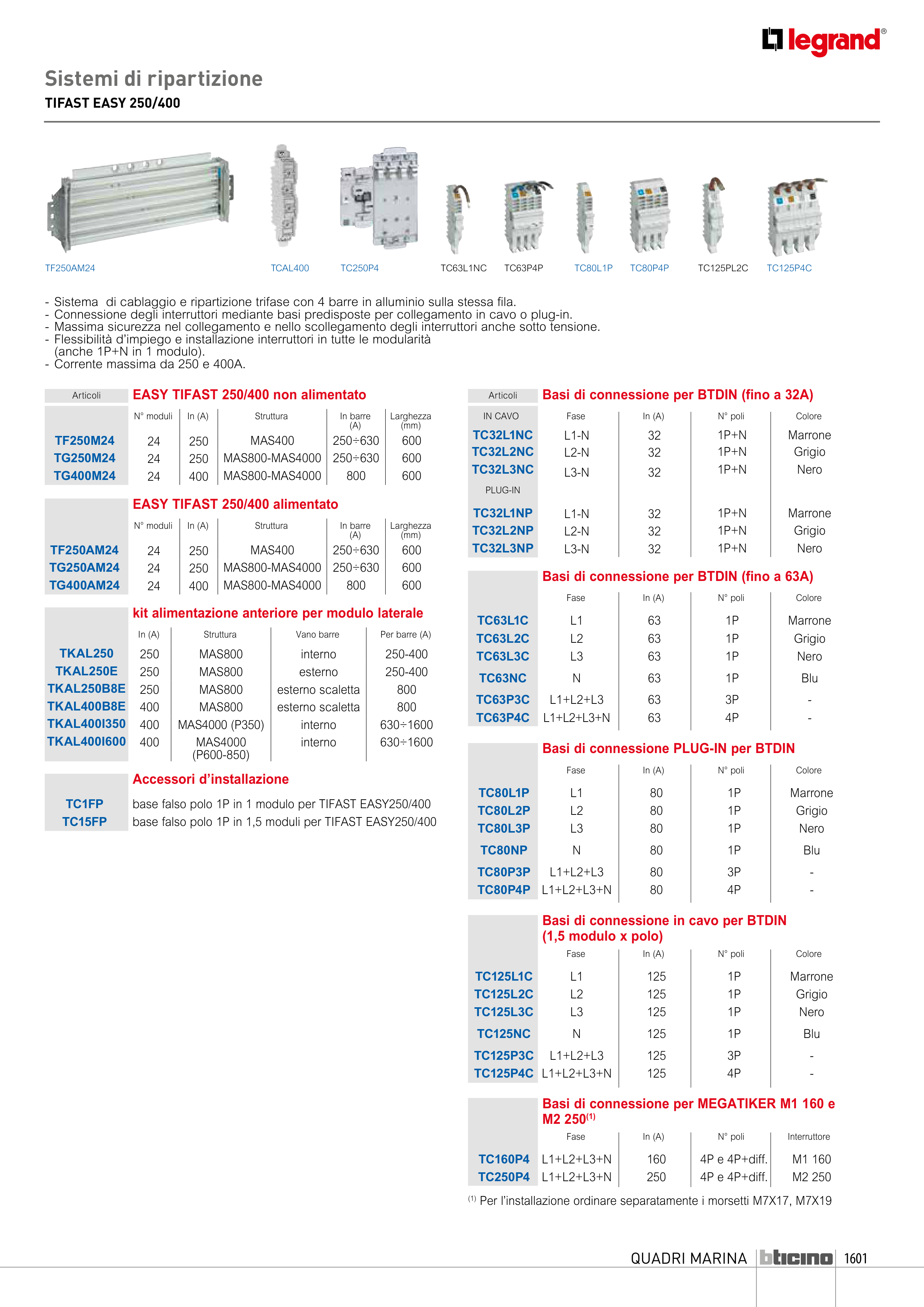

1601
QUADRI MARINA
- Sistema di cablaggio e ripartizione trifase con 4 barre in alluminio sulla stessa fila.
- Connessione degli interruttori mediante basi predisposte per collegamento in cavo o plug-in.
- Massima sicurezza nel collegamento e nello scollegamento degli interruttori anche sotto tensione.
- Flessibilità d’impiego e installazione interruttori in tutte le modularità
(anche 1P+N in 1 modulo).
- Corrente massima da 250 e 400A.
TF250AM24
TCAL400
TC250P4
TC125P4C
TC125PL2C
TC80P4P
TC80L1P
TC63L1NC
TC63P4P
Sistemi di ripartizione
TIFAST EASY 250/400
Articoli
EASY TIFAST 250/400 non alimentato
N° moduli
In (A)
Struttura
In barre
(A)
Larghezza
(mm)
TF250M24
24
250
MAS400
250÷630
600
TG250M24
24
250
MAS800-MAS4000
250÷630
600
TG400M24
24
400
MAS800-MAS4000
800
600
Articoli
Basi di connessione per BTDIN (fino a 32A)
IN CAVO
Fase
In (A)
N° poli
Colore
TC32L1NC
L1-N
32
1P+N
Marrone
TC32L2NC
L2-N
32
1P+N
Grigio
TC32L3NC
L3-N
32
1P+N
Nero
PLUG-IN
TC32L1NP
L1-N
32
1P+N
Marrone
TC32L2NP
L2-N
32
1P+N
Grigio
TC32L3NP
L3-N
32
1P+N
Nero
Basi di connessione per BTDIN (fino a 63A)
Fase
In (A)
N° poli
Colore
TC63L1C
L1
63
1P
Marrone
TC63L2C
L2
63
1P
Grigio
TC63L3C
L3
63
1P
Nero
TC63NC
N
63
1P
Blu
TC63P3C
L1+L2+L3
63
3P
-
TC63P4C
L1+L2+L3+N
63
4P
-
Basi di connessione PLUG-IN per BTDIN
Fase
In (A)
N° poli
Colore
TC80L1P
L1
80
1P
Marrone
TC80L2P
L2
80
1P
Grigio
TC80L3P
L3
80
1P
Nero
TC80NP
N
80
1P
Blu
TC80P3P
L1+L2+L3
80
3P
-
TC80P4P
L1+L2+L3+N
80
4P
-
Basi di connessione in cavo per BTDIN
(1,5 modulo x polo)
Fase
In (A)
N° poli
Colore
TC125L1C
L1
125
1P
Marrone
TC125L2C
L2
125
1P
Grigio
TC125L3C
L3
125
1P
Nero
TC125NC
N
125
1P
Blu
TC125P3C
L1+L2+L3
125
3P
-
TC125P4C L1+L2+L3+N
125
4P
-
Basi di connessione per MEGATIKER M1 160 e
M2 250(1)
Fase
In (A)
N° poli
Interruttore
TC160P4
L1+L2+L3+N
160
4P e 4P+diff.
M1 160
TC250P4
L1+L2+L3+N
250
4P e 4P+diff.
M2 250
EASY TIFAST 250/400 alimentato
N° moduli
In (A)
Struttura
In barre
(A)
Larghezza
(mm)
TF250AM24
24
250
MAS400
250÷630
600
TG250AM24
24
250
MAS800-MAS4000
250÷630
600
TG400AM24
24
400
MAS800-MAS4000
800
600
kit alimentazione anteriore per modulo laterale
In (A)
Struttura
Vano barre
Per barre (A)
TKAL250
250
MAS800
interno
250-400
TKAL250E
250
MAS800
esterno
250-400
TKAL250B8E
250
MAS800
esterno scaletta
800
TKAL400B8E
400
MAS800
esterno scaletta
800
TKAL400I350
400
MAS4000 (P350)
interno
630÷1600
TKAL400I600
400
MAS4000
(P600-850)
interno
630÷1600
Accessori d’installazione
TC1FP
base falso polo 1P in 1 modulo per TIFAST EASY250/400
TC15FP
base falso polo 1P in 1,5 moduli per TIFAST EASY250/400
(1) Per l’installazione ordinare separatamente i morsetti M7X17, M7X19
