1598
QUADRI MARINA
x 1
x 1
x 2
x 2
x 1
x 1
x 1
x 1
90K700
x 2
x 1
x 1
x 1
x 1
x 1
x 1
x 1
x 1
x 2
x 2
x 2
x 2
x 2
x 2
x 1
x 1
x 1
x 1
x 1
x 1
x 1
x 1
x 2
x 2
x 2
x 2
x 2
n Kit 90K700
n Kit 90K1000 e 90K1200
n Kit 90K1800
9331PME
9330N16PL
9331N16PL
9332N16PL
9333N16PL
x
x
x
x
100
150
200
300
x
x
x
—
H
mm
(altezza)
9331PME
9330N16PL
9331N16PL
9332N16PL
9333N16PL
x
x
x
x
100
150
200
300
x
x
x
—
A
mm
(altezza)
n Piastra 9331PME e pannelli installabili
n Pannello e piastra 9336TNPL

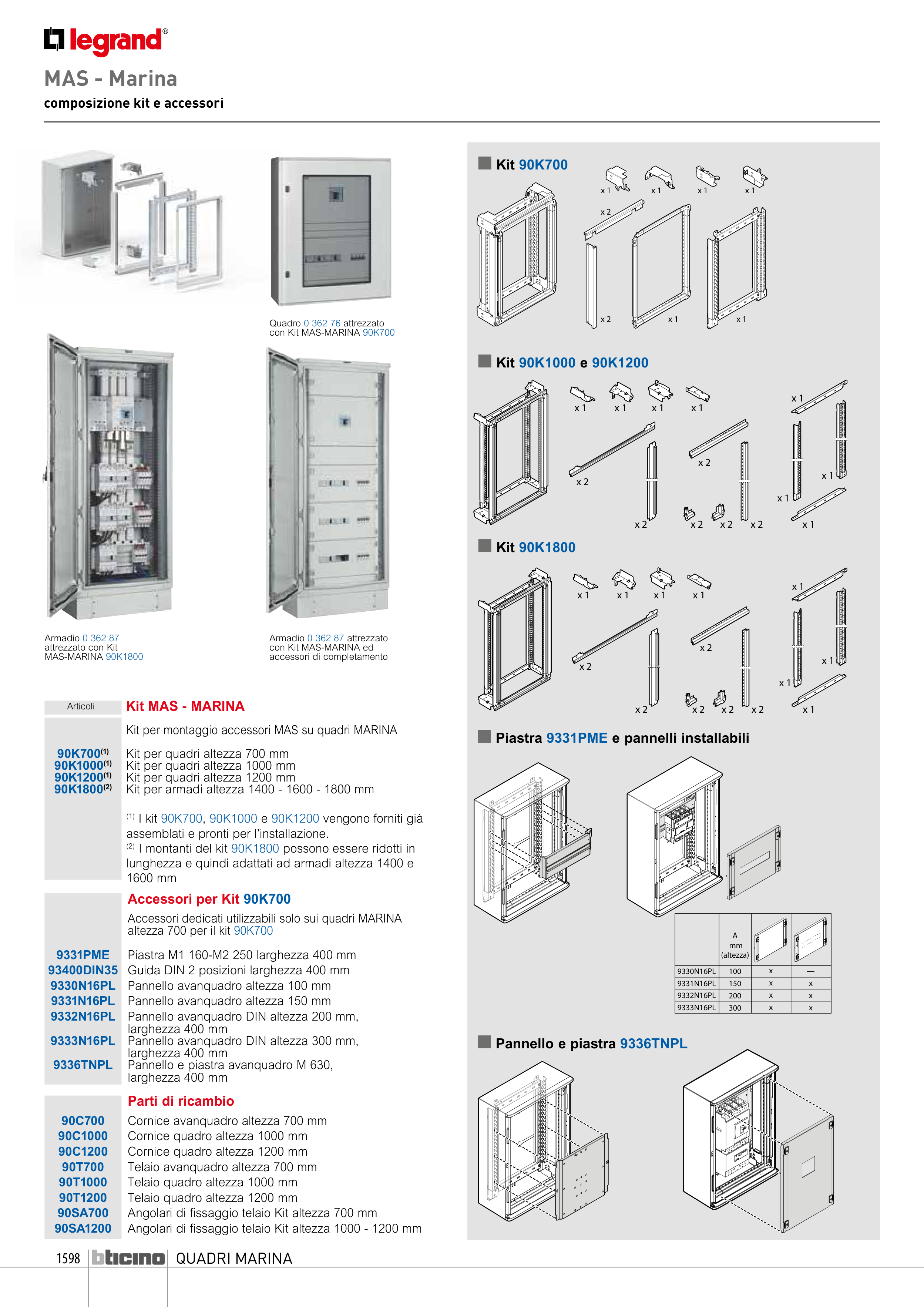

MAS - Marina
composizione kit e accessori
Articoli
Kit MAS - MARINA
Kit per montaggio accessori MAS su quadri MARINA
90K700(1)
Kit per quadri altezza 700 mm
90K1000(1)
Kit per quadri altezza 1000 mm
90K1200(1)
Kit per quadri altezza 1200 mm
90K1800(2)
Kit per armadi altezza 1400 - 1600 - 1800 mm
Parti di ricambio
90C700
Cornice avanquadro altezza 700 mm
90C1000
Cornice quadro altezza 1000 mm
90C1200
Cornice quadro altezza 1200 mm
90T700
Telaio avanquadro altezza 700 mm
90T1000
Telaio quadro altezza 1000 mm
90T1200
Telaio quadro altezza 1200 mm
90SA700
Angolari di fissaggio telaio Kit altezza 700 mm
90SA1200
Angolari di fissaggio telaio Kit altezza 1000 - 1200 mm
(1) I kit 90K700, 90K1000 e 90K1200 vengono forniti già
assemblati e pronti per l’installazione.
(2) I montanti del kit 90K1800 possono essere ridotti in
lunghezza e quindi adattati ad armadi altezza 1400 e
1600 mm
Armadio 0 362 87 attrezzato
con Kit MAS-MARINA ed
accessori di completamento
Armadio 0 362 87
attrezzato con Kit
MAS-MARINA 90K1800
Quadro 0 362 76 attrezzato
con Kit MAS-MARINA 90K700
Accessori per Kit 90K700
Accessori dedicati utilizzabili solo sui quadri MARINA
altezza 700 per il kit 90K700
9331PME
Piastra M1 160-M2 250 larghezza 400 mm
93400DIN35
Guida DIN 2 posizioni larghezza 400 mm
9330N16PL
Pannello avanquadro altezza 100 mm
9331N16PL
Pannello avanquadro altezza 150 mm
9332N16PL
Pannello avanquadro DIN altezza 200 mm,
larghezza 400 mm
9333N16PL
Pannello avanquadro DIN altezza 300 mm,
larghezza 400 mm
9336TNPL
Pannello e piastra avanquadro M 630,
larghezza 400 mm
