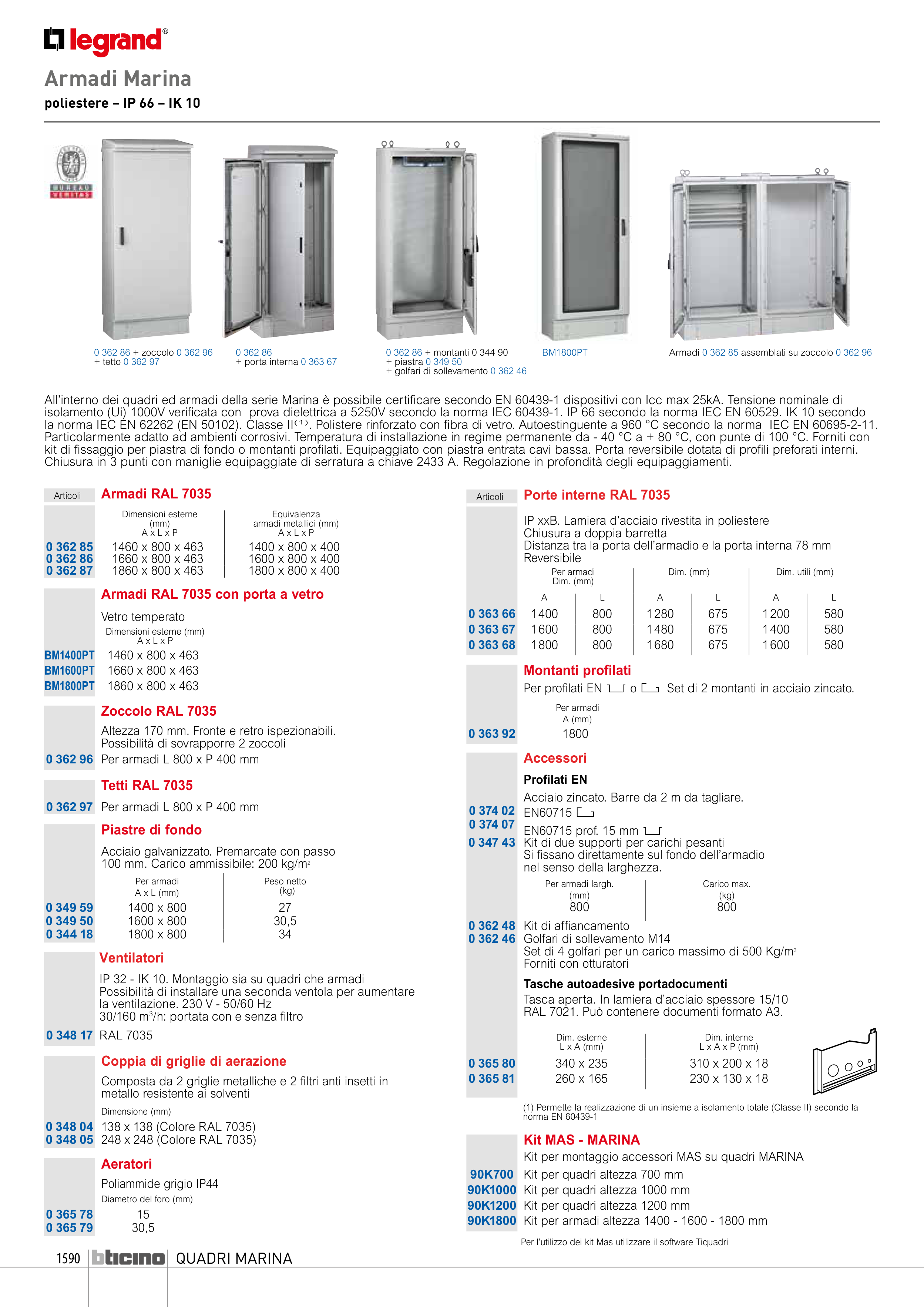

1590
QUADRI MARINA
Armadi Marina
poliestere – IP 66 – IK 10
BM1800PT
Armadi 0 362 85 assemblati su zoccolo 0 362 96
0 362 86 + zoccolo 0 362 96
+ tetto 0 362 97
0 362 86
+ porta interna 0 363 67
0 362 86 + montanti 0 344 90
+ piastra 0 349 50
+ golfari di sollevamento 0 362 46
All’interno dei quadri ed armadi della serie Marina è possibile certificare secondo EN 60439-1 dispositivi con Icc max 25kA. Tensione nominale di
isolamento (Ui) 1000V verificata con prova dielettrica a 5250V secondo la norma IEC 60439-1. IP 66 secondo la norma IEC EN 60529. IK 10 secondo
la norma IEC EN 62262 (EN 50102). Classe II(1). Polistere rinforzato con fibra di vetro. Autoestinguente a 960 °C secondo la norma IEC EN 60695-2-11.
Particolarmente adatto ad ambienti corrosivi. Temperatura di installazione in regime permanente da - 40 °C a + 80 °C, con punte di 100 °C. Forniti con
kit di fissaggio per piastra di fondo o montanti profilati. Equipaggiato con piastra entrata cavi bassa. Porta reversibile dotata di profili preforati interni.
Chiusura in 3 punti con maniglie equipaggiate di serratura a chiave 2433 A. Regolazione in profondità degli equipaggiamenti.
(1) Permette la realizzazione di un insieme a isolamento totale (Classe II) secondo la
norma EN 60439-1
Per l’utilizzo dei kit Mas utilizzare il software Tiquadri
Armadi RAL 7035 con porta a vetro
Vetro temperato
Dimensioni esterne (mm)
A x L x P
BM1400PT
1460 x 800 x 463
BM1600PT 1660 x 800 x 463
BM1800PT
1860 x 800 x 463
Montanti profilati
Per profilati EN 2 o 1 Set di 2 montanti in acciaio zincato.
Per armadi
A (mm)
0 363 92
1800
Kit MAS - MARINA
Kit per montaggio accessori MAS su quadri MARINA
90K700
Kit per quadri altezza 700 mm
90K1000 Kit per quadri altezza 1000 mm
90K1200 Kit per quadri altezza 1200 mm
90K1800 Kit per armadi altezza 1400 - 1600 - 1800 mm
Zoccolo RAL 7035
Altezza 170 mm. Fronte e retro ispezionabili.
Possibilità di sovrapporre 2 zoccoli
0 362 96 Per armadi L 800 x P 400 mm
Tetti RAL 7035
0 362 97 Per armadi L 800 x P 400 mm
Piastre di fondo
Acciaio galvanizzato. Premarcate con passo
100 mm. Carico ammissibile: 200 kg/m2
Per armadi
A x L (mm)
Peso netto
(kg)
0 349 59
1400 x 800
27
0 349 50
1600 x 800
30,5
0 344 18
1800 x 800
34
Accessori
Profilati EN
Acciaio zincato. Barre da 2 m da tagliare.
0 374 02 EN60715 1
0 374 07 EN60715 prof. 15 mm 2
0 347 43 Kit di due supporti per carichi pesanti
Si fissano direttamente sul fondo dell’armadio
nel senso della larghezza.
Per armadi largh.
(mm)
Carico max.
(kg)
800
800
0 362 48 Kit di affiancamento
0 362 46 Golfari di sollevamento M14
Set di 4 golfari per un carico massimo di 500 Kg/m3
Forniti con otturatori
Tasche autoadesive portadocumenti
Tasca aperta. In lamiera d’acciaio spessore 15/10
RAL 7021. Può contenere documenti formato A3.
Dim. esterne
L x A (mm)
Dim. interne
L x A x P (mm)
0 365 80
340 x 235
310 x 200 x 18
0 365 81
260 x 165
230 x 130 x 18
Coppia di griglie di aerazione
Composta da 2 griglie metalliche e 2 filtri anti insetti in
metallo resistente ai solventi
Dimensione (mm)
0 348 04 138 x 138 (Colore RAL 7035)
0 348 05 248 x 248 (Colore RAL 7035)
Aeratori
Poliammide grigio IP44
Diametro del foro (mm)
0 365 78
15
0 365 79
30,5
Articoli
Armadi RAL 7035
Dimensioni esterne
(mm)
A x L x P
Equivalenza
armadi metallici (mm)
A x L x P
0 362 85
1460 x 800 x 463
1400 x 800 x 400
0 362 86
1660 x 800 x 463
1600 x 800 x 400
0 362 87
1860 x 800 x 463
1800 x 800 x 400
Ventilatori
IP 32 - IK 10. Montaggio sia su quadri che armadi
Possibilità di installare una seconda ventola per aumentare
la ventilazione. 230 V - 50/60 Hz
30/160 m3/h: portata con e senza filtro
0 348 17 RAL 7035
Articoli
Porte interne RAL 7035
IP xxB. Lamiera d’acciaio rivestita in poliestere
Chiusura a doppia barretta
Distanza tra la porta dell’armadio e la porta interna 78 mm
Reversibile
Per armadi
Dim. (mm)
Dim. (mm)
Dim. utili (mm)
A
L
A
L
A
L
0 363 66
1 400
800
1 280
675
1 200
580
0 363 67
1 600
800
1 480
675
1 400
580
0 363 68
1 800
800
1 680
675
1 600
580
