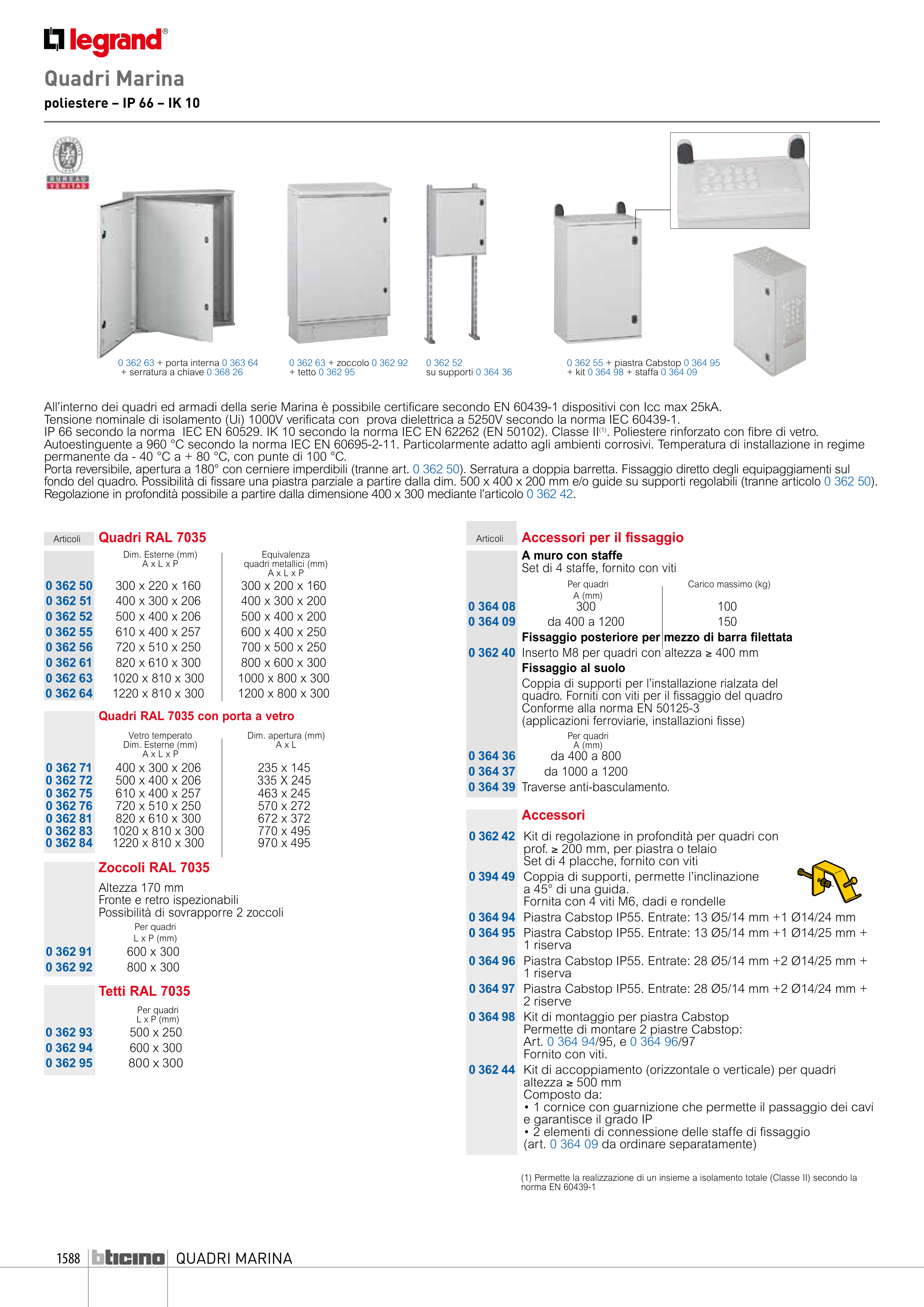

QUADRI MARINA
Quadri Marina
poliestere – IP 66 – IK 10
0 362 63 + zoccolo 0 362 92
+ tetto 0 362 95
0 362 63 + porta interna 0 363 64
+ serratura a chiave 0 368 26
0 362 52
su supporti 0 364 36
All’interno dei quadri ed armadi della serie Marina è possibile certificare secondo EN 60439-1 dispositivi con Icc max 25kA.
Tensione nominale di isolamento (Ui) 1000V verificata con prova dielettrica a 5250V secondo la norma IEC 60439-1.
IP 66 secondo la norma IEC EN 60529. IK 10 secondo la norma IEC EN 62262 (EN 50102). Classe II(1). Poliestere rinforzato con fibre di vetro.
Autoestinguente a 960 °C secondo la norma IEC EN 60695-2-11. Particolarmente adatto agli ambienti corrosivi. Temperatura di installazione in regime
permanente da - 40 °C a + 80 °C, con punte di 100 °C.
Porta reversibile, apertura a 180° con cerniere imperdibili (tranne art. 0 362 50). Serratura a doppia barretta. Fissaggio diretto degli equipaggiamenti sul
fondo del quadro. Possibilità di fissare una piastra parziale a partire dalla dim. 500 x 400 x 200 mm e/o guide su supporti regolabili (tranne articolo 0 362 50).
Regolazione in profondità possibile a partire dalla dimensione 400 x 300 mediante l’articolo 0 362 42.
0 362 55 + piastra Cabstop 0 364 95
+ kit 0 364 98 + staffa 0 364 09
Articoli
Quadri RAL 7035
Dim. Esterne (mm)
A x L x P
Equivalenza
quadri metallici (mm)
A x L x P
0 362 50
300 x 220 x 160
300 x 200 x 160
0 362 51
400 x 300 x 206
400 x 300 x 200
0 362 52
500 x 400 x 206
500 x 400 x 200
0 362 55
610 x 400 x 257
600 x 400 x 250
0 362 56
720 x 510 x 250
700 x 500 x 250
0 362 61
820 x 610 x 300
800 x 600 x 300
0 362 63
1020 x 810 x 300
1000 x 800 x 300
0 362 64
1220 x 810 x 300
1200 x 800 x 300
Articoli
Accessori per il fissaggio
A muro con staffe
Set di 4 staffe, fornito con viti
Per quadri
A (mm)
Carico massimo (kg)
0 364 08
300
100
0 364 09
da 400 a 1200
150
Fissaggio posteriore per mezzo di barra filettata
0 362 40 Inserto M8 per quadri con altezza ≥ 400 mm
Fissaggio al suolo
Coppia di supporti per l’installazione rialzata del
quadro. Forniti con viti per il fissaggio del quadro
Conforme alla norma EN 50125-3
(applicazioni ferroviarie, installazioni fisse)
Per quadri
A (mm)
0 364 36
da 400 a 800
0 364 37
da 1000 a 1200
0 364 39 Traverse anti-basculamento.
Quadri RAL 7035 con porta a vetro
Vetro temperato
Dim. Esterne (mm)
A x L x P
Dim. apertura (mm)
A x L
0 362 71
400 x 300 x 206
235 x 145
0 362 72
500 x 400 x 206
335 X 245
0 362 75
610 x 400 x 257
463 x 245
0 362 76
720 x 510 x 250
570 x 272
0 362 81
820 x 610 x 300
672 x 372
0 362 83
1020 x 810 x 300
770 x 495
0 362 84
1220 x 810 x 300
970 x 495
Zoccoli RAL 7035
Altezza 170 mm
Fronte e retro ispezionabili
Possibilità di sovrapporre 2 zoccoli
Per quadri
L x P (mm)
0 362 91
600 x 300
0 362 92
800 x 300
Tetti RAL 7035
Per quadri
L x P (mm)
0 362 93
500 x 250
0 362 94
600 x 300
0 362 95
800 x 300
(1) Permette la realizzazione di un insieme a isolamento totale (Classe II) secondo la
norma EN 60439-1
Accessori
0 362 42 Kit di regolazione in profondità per quadri con
prof. ≥ 200 mm, per piastra o telaio
Set di 4 placche, fornito con viti
0 394 49 Coppia di supporti, permette l’inclinazione
a 45° di una guida.
Fornita con 4 viti M6, dadi e rondelle
0 364 94 Piastra Cabstop IP55. Entrate: 13 Ø5/14 mm +1 Ø14/24 mm
0 364 95 Piastra Cabstop IP55. Entrate: 13 Ø5/14 mm +1 Ø14/25 mm +
1 riserva
0 364 96 Piastra Cabstop IP55. Entrate: 28 Ø5/14 mm +2 Ø14/25 mm +
1 riserva
0 364 97 Piastra Cabstop IP55. Entrate: 28 Ø5/14 mm +2 Ø14/24 mm +
2 riserve
0 364 98 Kit di montaggio per piastra Cabstop
Permette di montare 2 piastre Cabstop:
Art. 0 364 94/95, e 0 364 96/97
Fornito con viti.
0 362 44 Kit di accoppiamento (orizzontale o verticale) per quadri
altezza ≥ 500 mm
Composto da:
• 1 cornice con guarnizione che permette il passaggio dei cavi
e garantisce il grado IP
• 2 elementi di connessione delle staffe di fissaggio
(art. 0 364 09 da ordinare separatamente)
