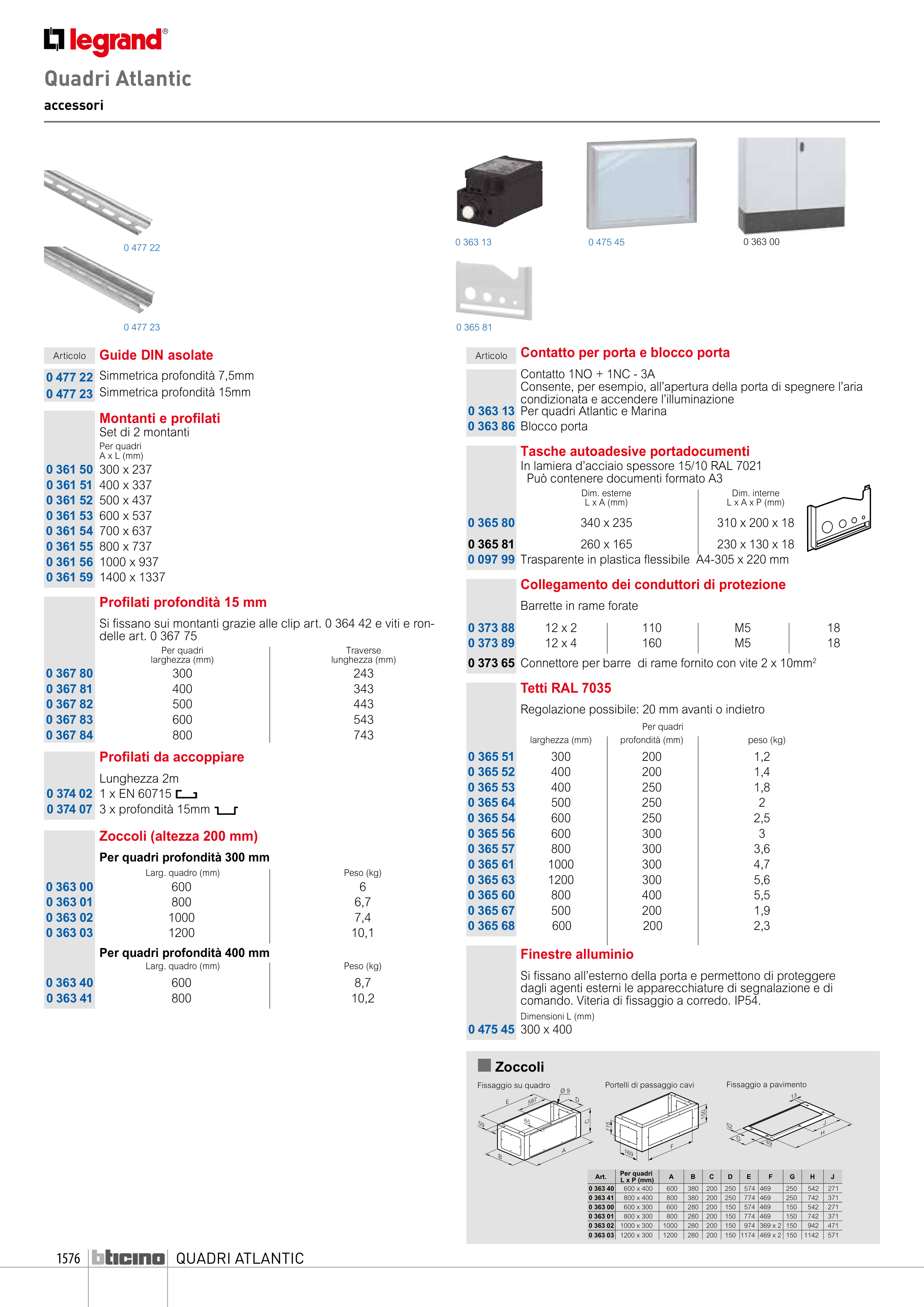

1576
QUADRI ATLANTIC
Articolo
Guide DIN asolate
0 477 22 Simmetrica profondità 7,5mm
0 477 23 Simmetrica profondità 15mm
Montanti e profilati
Set di 2 montanti
Per quadri
A x L (mm)
0 361 50 300 x 237
0 361 51 400 x 337
0 361 52 500 x 437
0 361 53 600 x 537
0 361 54 700 x 637
0 361 55 800 x 737
0 361 56 1000 x 937
0 361 59 1400 x 1337
Profilati profondità 15 mm
Si fissano sui montanti grazie alle clip art. 0 364 42 e viti e ron-
delle art. 0 367 75
Per quadri
larghezza (mm)
Traverse
lunghezza (mm)
0 367 80
300
243
0 367 81
400
343
0 367 82
500
443
0 367 83
600
543
0 367 84
800
743
Profilati da accoppiare
Lunghezza 2m
0 374 02 1 x EN 60715
0 374 07 3 x profondità 15mm
Zoccoli (altezza 200 mm)
Per quadri profondità 300 mm
Larg. quadro (mm)
Peso (kg)
0 363 00
600
6
0 363 01
800
6,7
0 363 02
1000
7,4
0 363 03
1200
10,1
Per quadri profondità 400 mm
Larg. quadro (mm)
Peso (kg)
0 363 40
600
8,7
0 363 41
800
10,2
Articolo
Contatto per porta e blocco porta
Contatto 1NO + 1NC - 3A
Consente, per esempio, all’apertura della porta di spegnere l’aria
condizionata e accendere l’illuminazione
0 363 13 Per quadri Atlantic e Marina
0 363 86 Blocco porta
Tasche autoadesive portadocumenti
In lamiera d’acciaio spessore 15/10 RAL 7021
Può contenere documenti formato A3
Dim. esterne
L x A (mm)
Dim. interne
L x A x P (mm)
0 365 80
340 x 235
310 x 200 x 18
0 365 81
260 x 165
230 x 130 x 18
0 097 99 Trasparente in plastica flessibile A4-305 x 220 mm
Collegamento dei conduttori di protezione
Barrette in rame forate
0 373 88
12 x 2
110
M5
18
0 373 89
12 x 4
160
M5
18
0 373 65 Connettore per barre di rame fornito con vite 2 x 10mm2
Tetti RAL 7035
Regolazione possibile: 20 mm avanti o indietro
Per quadri
larghezza (mm)
profondità (mm)
peso (kg)
0 365 51
300
200
1,2
0 365 52
400
200
1,4
0 365 53
400
250
1,8
0 365 64
500
250
2
0 365 54
600
250
2,5
0 365 56
600
300
3
0 365 57
800
300
3,6
0 365 61
1000
300
4,7
0 365 63
1200
300
5,6
0 365 60
800
400
5,5
0 365 67
500
200
1,9
0 365 68
600
200
2,3
Finestre alluminio
Si fissano all’esterno della porta e permettono di proteggere
dagli agenti esterni le apparecchiature di segnalazione e di
comando. Viteria di fissaggio a corredo. IP54.
Dimensioni L (mm)
0 475 45 300 x 400
Quadri Atlantic
accessori
0 477 22
0 477 23
0 363 13
0 365 81
0 475 45
0 363 00
323
Portelli di passaggio cavi
Art.
Per quadri
L x P (mm)
A
B
C
D
E
F
G
H
J
0 363 40
600 x 400
600
380
200
250
574 469
250
542
271
0 363 41
800 x 400
800
380
200
250
774 469
250
742
371
0 363 00
600 x 300
600
280
200
150
574 469
150
542
271
0 363 01
800 x 300
800
280
200
150
774 469
150
742
371
0 363 02
1000 x 300
1000
280
200
150
974 369 x 2 150
942
471
0 363 03
1200 x 300
1200
280
200
150 1174 469 x 2 150
1142
571
C
587
E
59
65
B
A
D
Ø 9
J
H
49
52
G
13
150
F
169
115
Fissaggio a pavimento
Fissaggio su quadro
n Zoccoli
