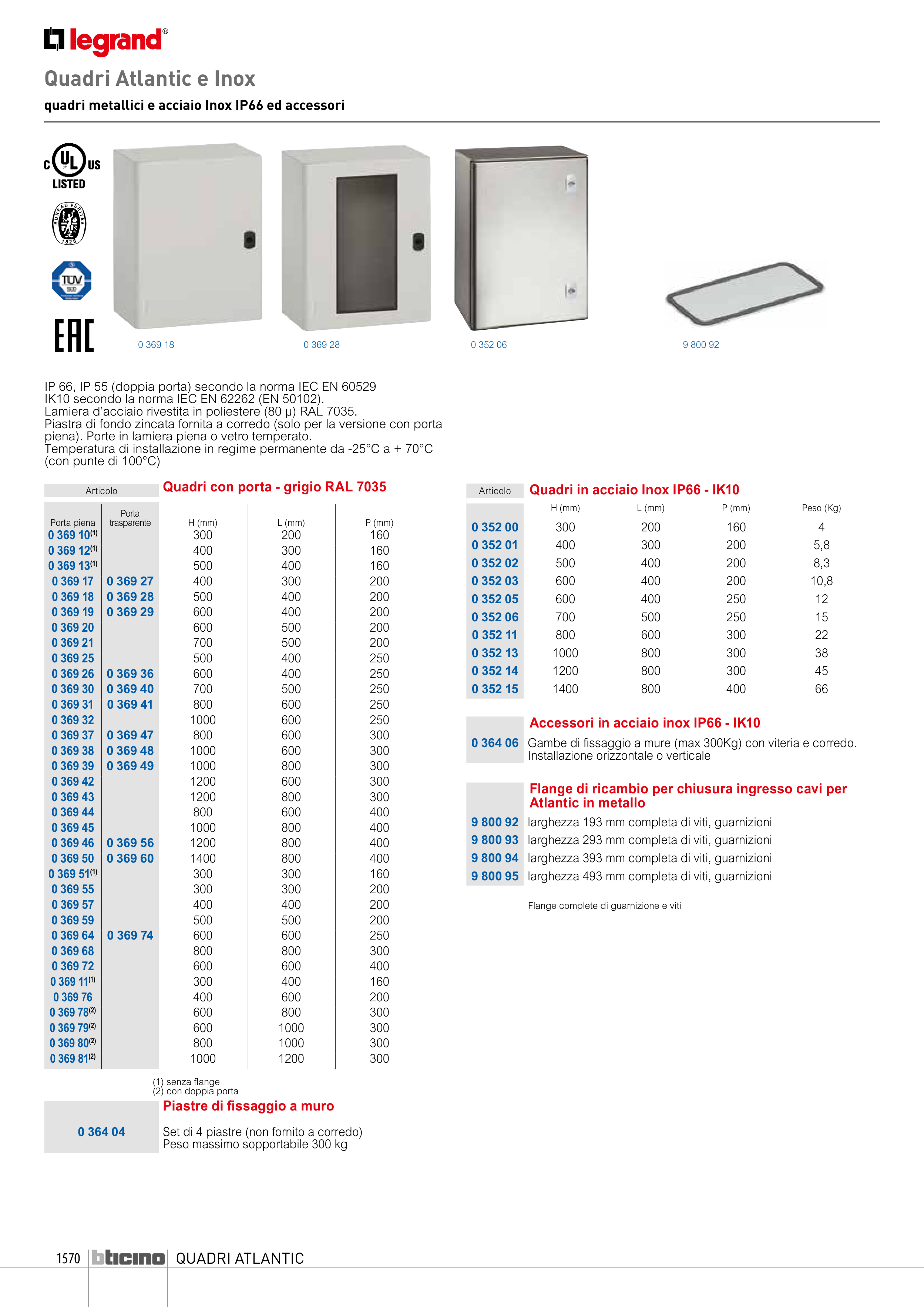

QUADRI ATLANTIC
0 369 18
0 369 28
0 352 06
9 800 92
IP 66, IP 55 (doppia porta) secondo la norma IEC EN 60529
IK10 secondo la norma IEC EN 62262 (EN 50102).
Lamiera d’acciaio rivestita in poliestere (80 µ) RAL 7035.
Piastra di fondo zincata fornita a corredo (solo per la versione con porta
piena). Porte in lamiera piena o vetro temperato.
Temperatura di installazione in regime permanente da -25°C a + 70°C
(con punte di 100°C)
Quadri Atlantic e Inox
quadri metallici e acciaio Inox IP66 ed accessori
Articolo
Quadri con porta - grigio RAL 7035
Porta piena
Porta
trasparente
H (mm)
L (mm)
P (mm)
0 369 10(1)
300
200
160
0 369 12(1)
400
300
160
0 369 13(1)
500
400
160
0 369 17
0 369 27
400
300
200
0 369 18
0 369 28
500
400
200
0 369 19
0 369 29
600
400
200
0 369 20
600
500
200
0 369 21
700
500
200
0 369 25
500
400
250
0 369 26
0 369 36
600
400
250
0 369 30
0 369 40
700
500
250
0 369 31
0 369 41
800
600
250
0 369 32
1000
600
250
0 369 37
0 369 47
800
600
300
0 369 38
0 369 48
1000
600
300
0 369 39
0 369 49
1000
800
300
0 369 42
1200
600
300
0 369 43
1200
800
300
0 369 44
800
600
400
0 369 45
1000
800
400
0 369 46
0 369 56
1200
800
400
0 369 50
0 369 60
1400
800
400
0 369 51(1)
300
300
160
0 369 55
300
300
200
0 369 57
400
400
200
0 369 59
500
500
200
0 369 64
0 369 74
600
600
250
0 369 68
800
800
300
0 369 72
600
600
400
0 369 11(1)
300
400
160
0 369 76
400
600
200
0 369 78(2)
600
800
300
0 369 79(2)
600
1000
300
0 369 80(2)
800
1000
300
0 369 81(2)
1000
1200
300
Piastre di fissaggio a muro
0 364 04
Set di 4 piastre (non fornito a corredo)
Peso massimo sopportabile 300 kg
(1) senza flange
(2) con doppia porta
Flange complete di guarnizione e viti
B U R E A U
V E R I T A S
1
8
2
8
B
U
R
E
A
U
V
E
R
I
T
A
S
BUREAU VERITAS-4656j.eps
Flange di ricambio per chiusura ingresso cavi per
Atlantic in metallo
9 800 92 larghezza 193 mm completa di viti, guarnizioni
9 800 93 larghezza 293 mm completa di viti, guarnizioni
9 800 94 larghezza 393 mm completa di viti, guarnizioni
9 800 95 larghezza 493 mm completa di viti, guarnizioni
Accessori in acciaio inox IP66 - IK10
0 364 06 Gambe di fissaggio a mure (max 300Kg) con viteria e corredo.
Installazione orizzontale o verticale
Articolo
Quadri in acciaio Inox IP66 - IK10
H (mm)
L (mm)
P (mm)
Peso (Kg)
0 352 00
300
200
160
4
0 352 01
400
300
200
5,8
0 352 02
500
400
200
8,3
0 352 03
600
400
200
10,8
0 352 05
600
400
250
12
0 352 06
700
500
250
15
0 352 11
800
600
300
22
0 352 13
1000
800
300
38
0 352 14
1200
800
300
45
0 352 15
1400
800
400
66
