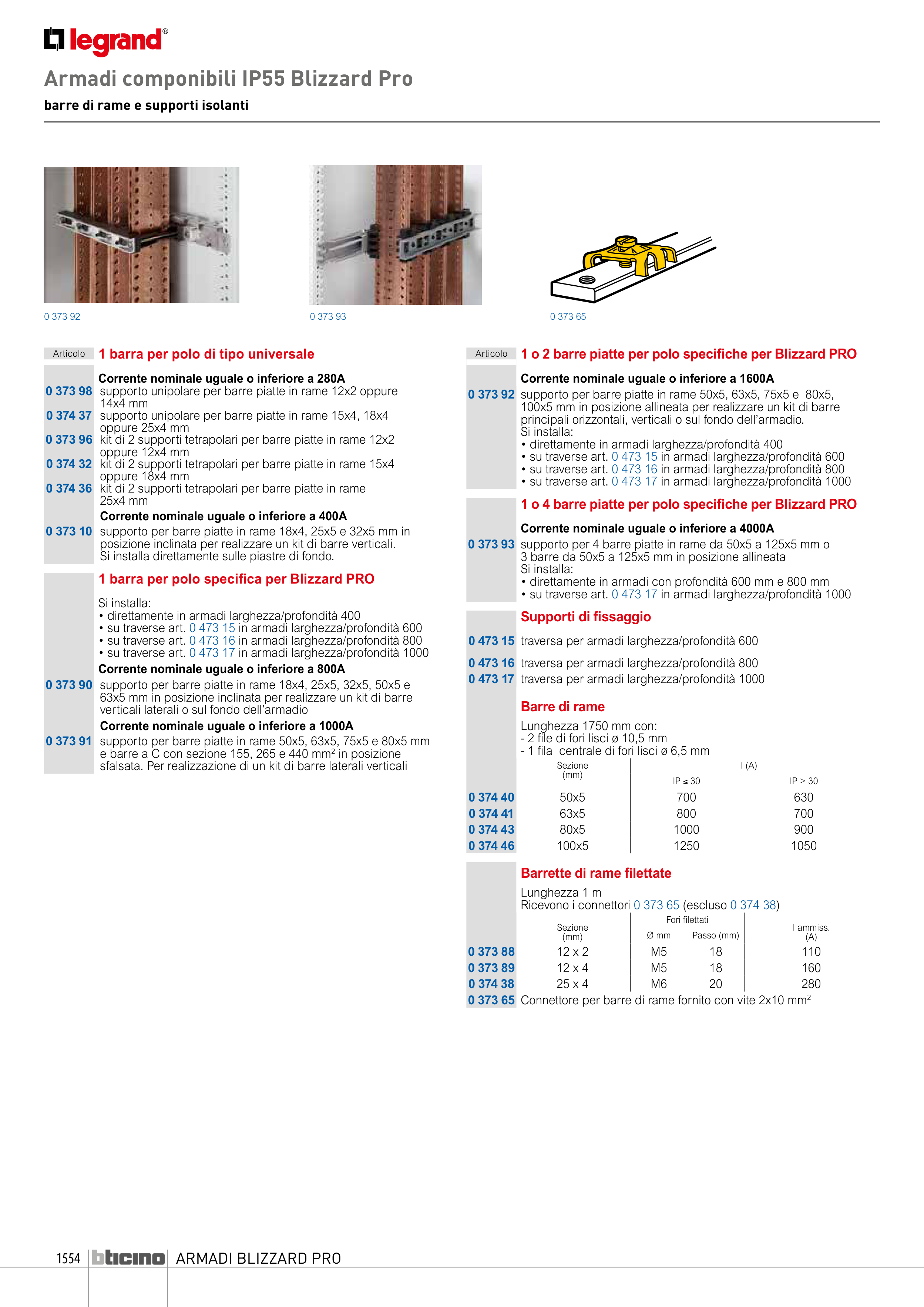

ARMADI BLIZZARD PRO
Armadi componibili IP55 Blizzard Pro
barre di rame e supporti isolanti
0 373 92
0 373 93
0 373 65
Articolo
1 barra per polo di tipo universale
Corrente nominale uguale o inferiore a 280A
0 373 98 supporto unipolare per barre piatte in rame 12x2 oppure
14x4 mm
0 374 37 supporto unipolare per barre piatte in rame 15x4, 18x4
oppure 25x4 mm
0 373 96 kit di 2 supporti tetrapolari per barre piatte in rame 12x2
oppure 12x4 mm
0 374 32 kit di 2 supporti tetrapolari per barre piatte in rame 15x4
oppure 18x4 mm
0 374 36 kit di 2 supporti tetrapolari per barre piatte in rame
25x4 mm
Corrente nominale uguale o inferiore a 400A
0 373 10 supporto per barre piatte in rame 18x4, 25x5 e 32x5 mm in
posizione inclinata per realizzare un kit di barre verticali.
Si installa direttamente sulle piastre di fondo.
1 barra per polo specifica per Blizzard PRO
Si installa:
• direttamente in armadi larghezza/profondità 400
• su traverse art. 0 473 15 in armadi larghezza/profondità 600
• su traverse art. 0 473 16 in armadi larghezza/profondità 800
• su traverse art. 0 473 17 in armadi larghezza/profondità 1000
Corrente nominale uguale o inferiore a 800A
0 373 90 supporto per barre piatte in rame 18x4, 25x5, 32x5, 50x5 e
63x5 mm in posizione inclinata per realizzare un kit di barre
verticali laterali o sul fondo dell’armadio
Corrente nominale uguale o inferiore a 1000A
0 373 91 supporto per barre piatte in rame 50x5, 63x5, 75x5 e 80x5 mm
e barre a C con sezione 155, 265 e 440 mm2 in posizione
sfalsata. Per realizzazione di un kit di barre laterali verticali
Articolo
1 o 2 barre piatte per polo specifiche per Blizzard PRO
Corrente nominale uguale o inferiore a 1600A
0 373 92 supporto per barre piatte in rame 50x5, 63x5, 75x5 e 80x5,
100x5 mm in posizione allineata per realizzare un kit di barre
principali orizzontali, verticali o sul fondo dell’armadio.
Si installa:
• direttamente in armadi larghezza/profondità 400
• su traverse art. 0 473 15 in armadi larghezza/profondità 600
• su traverse art. 0 473 16 in armadi larghezza/profondità 800
• su traverse art. 0 473 17 in armadi larghezza/profondità 1000
1 o 4 barre piatte per polo specifiche per Blizzard PRO
Corrente nominale uguale o inferiore a 4000A
0 373 93 supporto per 4 barre piatte in rame da 50x5 a 125x5 mm o
3 barre da 50x5 a 125x5 mm in posizione allineata
Si installa:
• direttamente in armadi con profondità 600 mm e 800 mm
• su traverse art. 0 473 17 in armadi larghezza/profondità 1000
Supporti di fissaggio
0 473 15 traversa per armadi larghezza/profondità 600
0 473 16 traversa per armadi larghezza/profondità 800
0 473 17 traversa per armadi larghezza/profondità 1000
Barre di rame
Lunghezza 1750 mm con:
- 2 file di fori lisci ø 10,5 mm
- 1 fila centrale di fori lisci ø 6,5 mm
Sezione
(mm)
I (A)
IP ≤ 30
IP > 30
0 374 40
50x5
700
630
0 374 41
63x5
800
700
0 374 43
80x5
1000
900
0 374 46
100x5
1250
1050
Barrette di rame filettate
Lunghezza 1 m
Ricevono i connettori 0 373 65 (escluso 0 374 38)
Sezione
(mm)
Fori filettati
I ammiss.
(A)
Ø mm
Passo (mm)
0 373 88
12 x 2
M5
18
110
0 373 89
12 x 4
M5
18
160
0 374 38
25 x 4
M6
20
280
0 373 65 Connettore per barre di rame fornito con vite 2x10 mm2
