1551

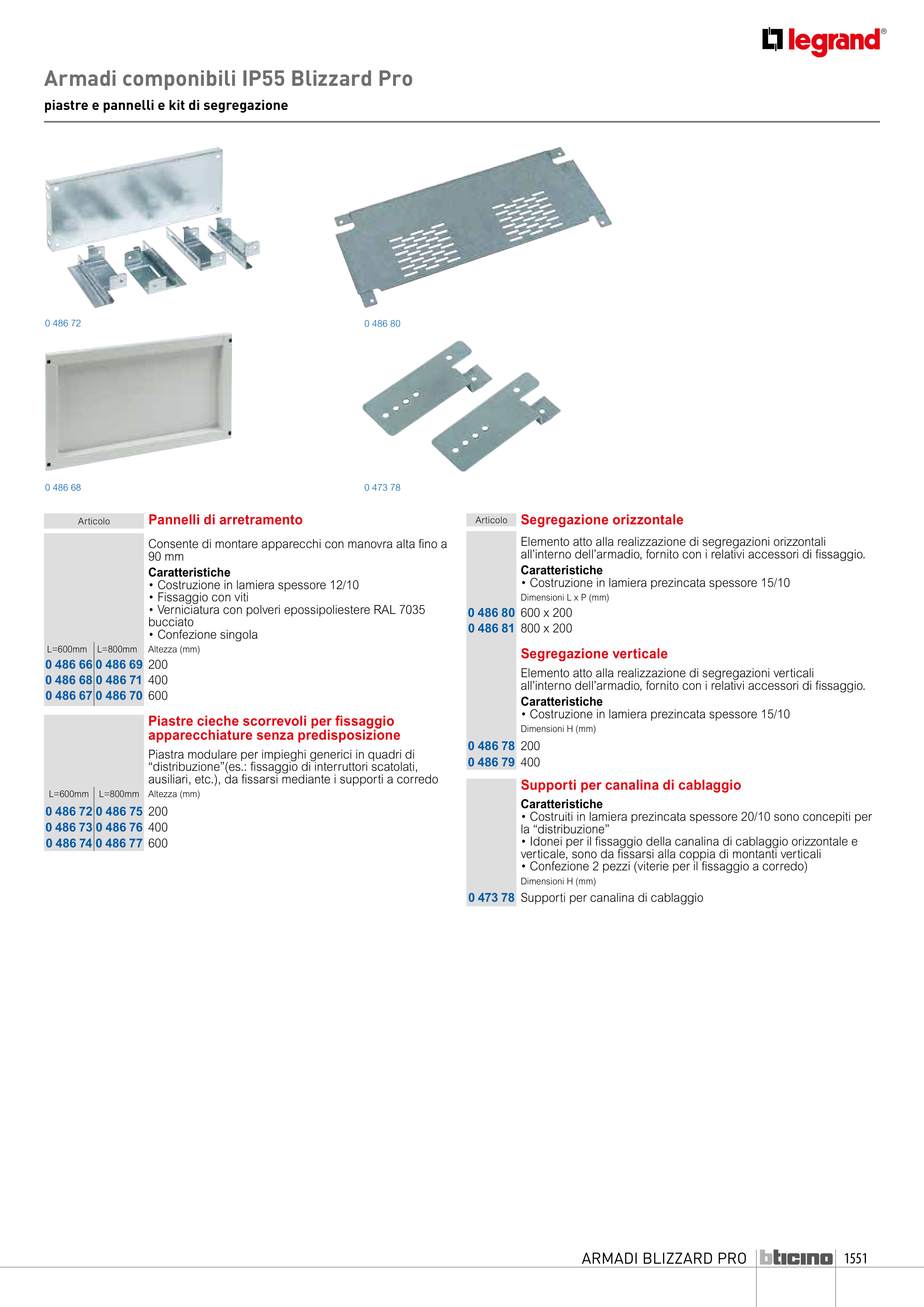

ARMADI BLIZZARD PRO
Armadi componibili IP55 Blizzard Pro
piastre e pannelli e kit di segregazione
0 486 72
0 486 68
0 486 80
0 473 78
Articolo
Segregazione orizzontale
Elemento atto alla realizzazione di segregazioni orizzontali
all’interno dell’armadio, fornito con i relativi accessori di fissaggio.
Caratteristiche
• Costruzione in lamiera prezincata spessore 15/10
Dimensioni L x P (mm)
0 486 80 600 x 200
0 486 81 800 x 200
Segregazione verticale
Elemento atto alla realizzazione di segregazioni verticali
all’interno dell’armadio, fornito con i relativi accessori di fissaggio.
Caratteristiche
• Costruzione in lamiera prezincata spessore 15/10
Dimensioni H (mm)
0 486 78 200
0 486 79 400
Supporti per canalina di cablaggio
Caratteristiche
• Costruiti in lamiera prezincata spessore 20/10 sono concepiti per
la “distribuzione”
• Idonei per il fissaggio della canalina di cablaggio orizzontale e
verticale, sono da fissarsi alla coppia di montanti verticali
• Confezione 2 pezzi (viterie per il fissaggio a corredo)
Dimensioni H (mm)
0 473 78 Supporti per canalina di cablaggio
Articolo
Pannelli di arretramento
Consente di montare apparecchi con manovra alta fino a
90 mm
Caratteristiche
• Costruzione in lamiera spessore 12/10
• Fissaggio con viti
• Verniciatura con polveri epossipoliestere RAL 7035
bucciato
• Confezione singola
L=600mm
L=800mm
Altezza (mm)
0 486 66 0 486 69 200
0 486 68 0 486 71 400
0 486 67 0 486 70 600
Piastre cieche scorrevoli per fissaggio
apparecchiature senza predisposizione
Piastra modulare per impieghi generici in quadri di
“distribuzione”(es.: fissaggio di interruttori scatolati,
ausiliari, etc.), da fissarsi mediante i supporti a corredo
L=600mm
L=800mm
Altezza (mm)
0 486 72 0 486 75 200
0 486 73 0 486 76 400
0 486 74 0 486 77 600
