PRESSACAVI
1495
CH1
Lf
CH2
serie 2000 metal
n Serie 2000 Metal
Caratteristiche:
Materiale:
Corpo e dado: Ottone UNI EN 12164 CW 614N.
Nichelatura: 2÷5 µm.
Zincatura: min. 2 µm (per art. 84011 e 84012).
Gommino: elastomero termoindurente.
Rondella: acciaio zincato con rivestimento
min. 2 µm.
Temperatura:
-20°C +80°C
Resistenza
alla corrosione:
Prova di resistenza alla corrosione
in nebbia salina neutra secondo
UNI ISO 9227; costante pluviometrica 1,8 ml/ora
Nessun segno di corrosione dopo 192 ore
Prova di resistenza alla corrosione in
atmosfera umida costante secondo
DIN 50017SK, condizioni di prova
38°C con 100% umidità relativa
Nessun segno di corrosione dopo
1000 ore
Grado di protezione
del sistema:
IP67
Filettatura
Dimensioni (mm)
PG
Isometrica
CH1
CH2
Lf
84082
18
20
8
84014
18
20
8
84083
18
20
8
84015
84051
20
22
8
84016
20
22
8
84017
20
22
8
84019
84052
24
26
8
84018
21
22
8
84020
24
26
8
84022
84054
27
29
8
84021
84053
24
26
8
84023
27
29
8
84024
84055
33
35
8
84025
84056
43
45
9,5
84026
51
54
9,5
84027
60
62
9,5
84028
74
77
9,5
Dimensioni:
84055
Articolo
Articolo
Export
Serie 2000 Metal
Pressacavo metallico a serraggio meccanico,
corredato di rondella metallica e gommino
di tenuta. Assicura un ottimo scarico delle
sollecitazioni a trazione in ogni tipo di impiego.
Filettatura isometrica
Filetto
Ø cavi (mm)
Quantità
(pz)
Ø mini
Ø maxi
84051
3 840 51
M16x1,5
6
9
50
84052
3 840 52
M16x1,5
9
10
50
84053
3 840 53
M20x1,5
9
11,5
50
84054
3 840 54
M20x1,5
12,5
14
25
84055
3 840 55
M25x1,5
16
19
25
84056
3 840 56
M32x1,5
23
23,5
10
Filettatura PG
84082
3 840 82
PG7
3
4
50
84014
3 840 14
PG7
4
6
50
84083
3 840 83
PG7
6
8
50
84015
3 840 15
PG7
6
6,5
50
84016
3 840 16
PG9
6
9
50
84017
3 840 17
PG11
6
9
50
84019
3 840 19
PG11
9
11,5
50
84018
3 840 18
PG13,5
6
9
50
84020
3 840 20
PG13,5
9
11,5
50
84022
3 840 22
PG13,5
12,5
14
25
84021
3 840 21
PG16
9
11,5
50
84023
3 840 23
PG16
12,5
15
25
84024
3 840 24
PG21
16
19
25
84025
3 840 25
PG29
23
25
10
84026
3 840 26
PG36
30
33
10
84027
3 840 27
PG42
35
38
5
84028
3 840 28
PG48
46
47
4
Filettatura Gas
84081 3 840 81
G1/4”
3
4
50
84000 3 840 00
G1/4”
4
6
50
84001 3 840 01
G1/4”
6
6,5
50
84080 3 840 80
G1/4”
6
8
50
84002 3 840 02
G3/8”
6
9
50
84003 3 840 03
G3/8”
9
10
50
84004 3 840 04
G1/2”
9
11,5
25
84005 3 840 05
G1/2”
12,5
14
25
84006 3 840 06
G3/4”
16
19
25
84007 3 840 07
G1”
23
23,5
10
84008 3 840 08
G1 1/4”
30
33
10
84009 3 840 09
G1 1/2”
35
38
5
84010 3 840 10
G2”
46
47
4
84011 3 840 11
G2 1/2”
54
57
2
84012 3 840 12
G3”
63
65
1
Filettatura Gas
Dimensioni (mm)
Articolo
CH1
CH2
Lf
84081
18
20
8
84000
18
20
8
84001
18
20
8
84080
20
22
8
84002
20
22
8
84003
24
26
8
84004
24
26
8
84005
27
29
8
84006
33
35
8
84007
43
45
9,5
84008
51
54
11,5
84009
60
62
11,5
84010
74
77
13
84011
92
96
18,5
84012
109
109
21

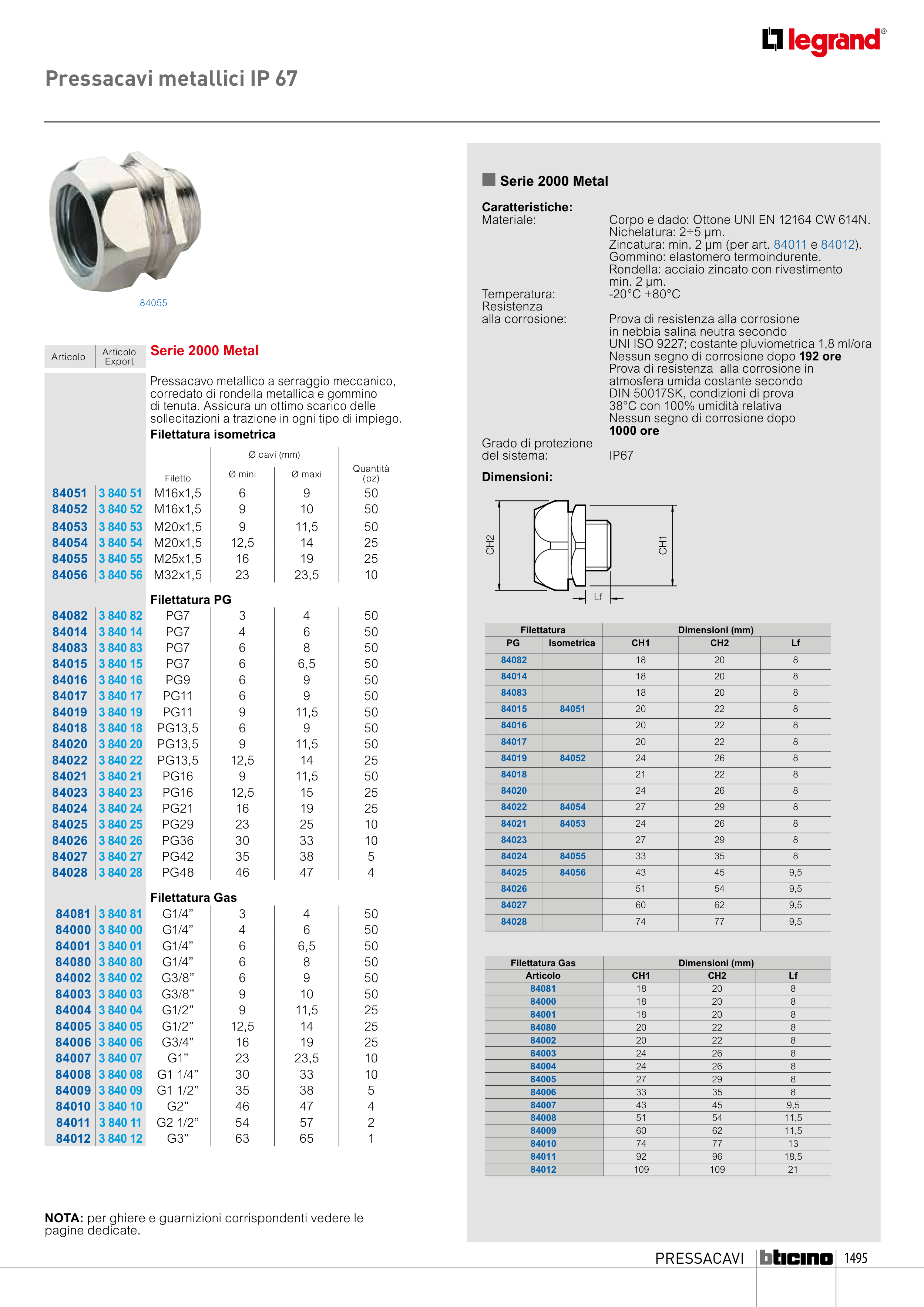

Pressacavi metallici IP 67
NOTA: per ghiere e guarnizioni corrispondenti vedere le
pagine dedicate.
