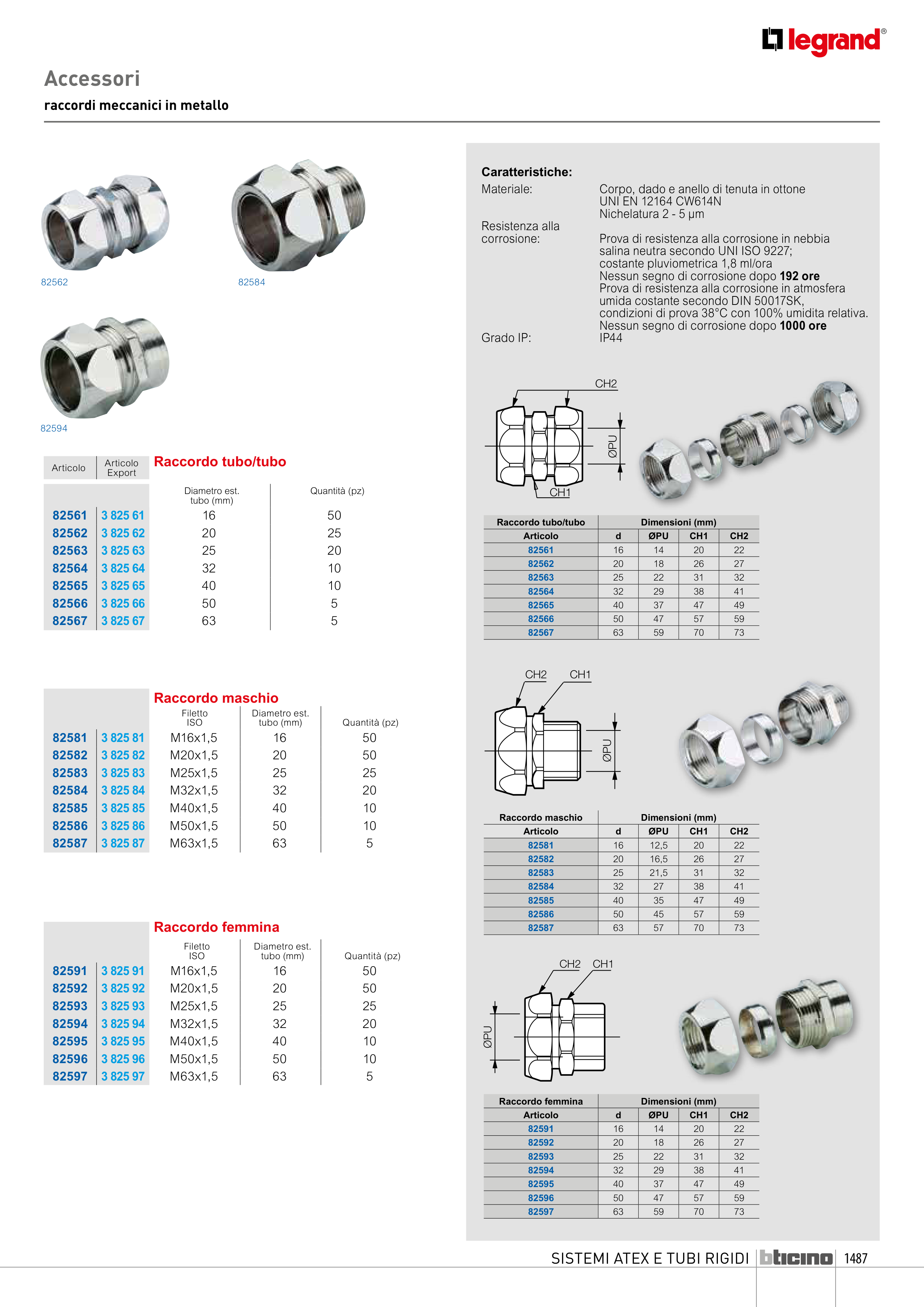

SISTEMI ATEX E TUBI RIGIDI
1487
Raccordo tubo/tubo
Dimensioni (mm)
Articolo
d
ØPU
CH1
CH2
82561
16
14
20
22
82562
20
18
26
27
82563
25
22
31
32
82564
32
29
38
41
82565
40
37
47
49
82566
50
47
57
59
82567
63
59
70
73
Raccordo maschio
Dimensioni (mm)
Articolo
d
ØPU
CH1
CH2
82581
16
12,5
20
22
82582
20
16,5
26
27
82583
25
21,5
31
32
82584
32
27
38
41
82585
40
35
47
49
82586
50
45
57
59
82587
63
57
70
73
Raccordo femmina
Dimensioni (mm)
Articolo
d
ØPU
CH1
CH2
82591
16
14
20
22
82592
20
18
26
27
82593
25
22
31
32
82594
32
29
38
41
82595
40
37
47
49
82596
50
47
57
59
82597
63
59
70
73
Articolo
Articolo
Export
Raccordo tubo/tubo
Diametro est.
tubo (mm)
Quantità (pz)
82561
3 825 61
16
50
82562
3 825 62
20
25
82563
3 825 63
25
20
82564
3 825 64
32
10
82565
3 825 65
40
10
82566
3 825 66
50
5
82567
3 825 67
63
5
Raccordo maschio
Filetto
ISO
Diametro est.
tubo (mm)
Quantità (pz)
82581
3 825 81
M16x1,5
16
50
82582
3 825 82
M20x1,5
20
50
82583
3 825 83
M25x1,5
25
25
82584
3 825 84
M32x1,5
32
20
82585
3 825 85
M40x1,5
40
10
82586
3 825 86
M50x1,5
50
10
82587
3 825 87
M63x1,5
63
5
Raccordo femmina
Filetto
ISO
Diametro est.
tubo (mm)
Quantità (pz)
82591
3 825 91
M16x1,5
16
50
82592
3 825 92
M20x1,5
20
50
82593
3 825 93
M25x1,5
25
25
82594
3 825 94
M32x1,5
32
20
82595
3 825 95
M40x1,5
40
10
82596
3 825 96
M50x1,5
50
10
82597
3 825 97
M63x1,5
63
5
CH1
CH2
ØPU
racc taz tubo/tubo
82584
ØPU
CH1
CH2
racc taz maschio
ØPU
CH2
CH1
racc taz femmina
82562
82594
Accessori
raccordi meccanici in metallo
Caratteristiche:
Materiale:
Corpo, dado e anello di tenuta in ottone
UNI EN 12164 CW614N
Nichelatura 2 - 5 μm
Resistenza alla
corrosione:
Prova di resistenza alla corrosione in nebbia
salina neutra secondo UNI ISO 9227;
costante pluviometrica 1,8 ml/ora
Nessun segno di corrosione dopo 192 ore
Prova di resistenza alla corrosione in atmosfera
umida costante secondo DIN 50017SK,
condizioni di prova 38°C con 100% umidita relativa.
Nessun segno di corrosione dopo 1000 ore
Grado IP: IP44
