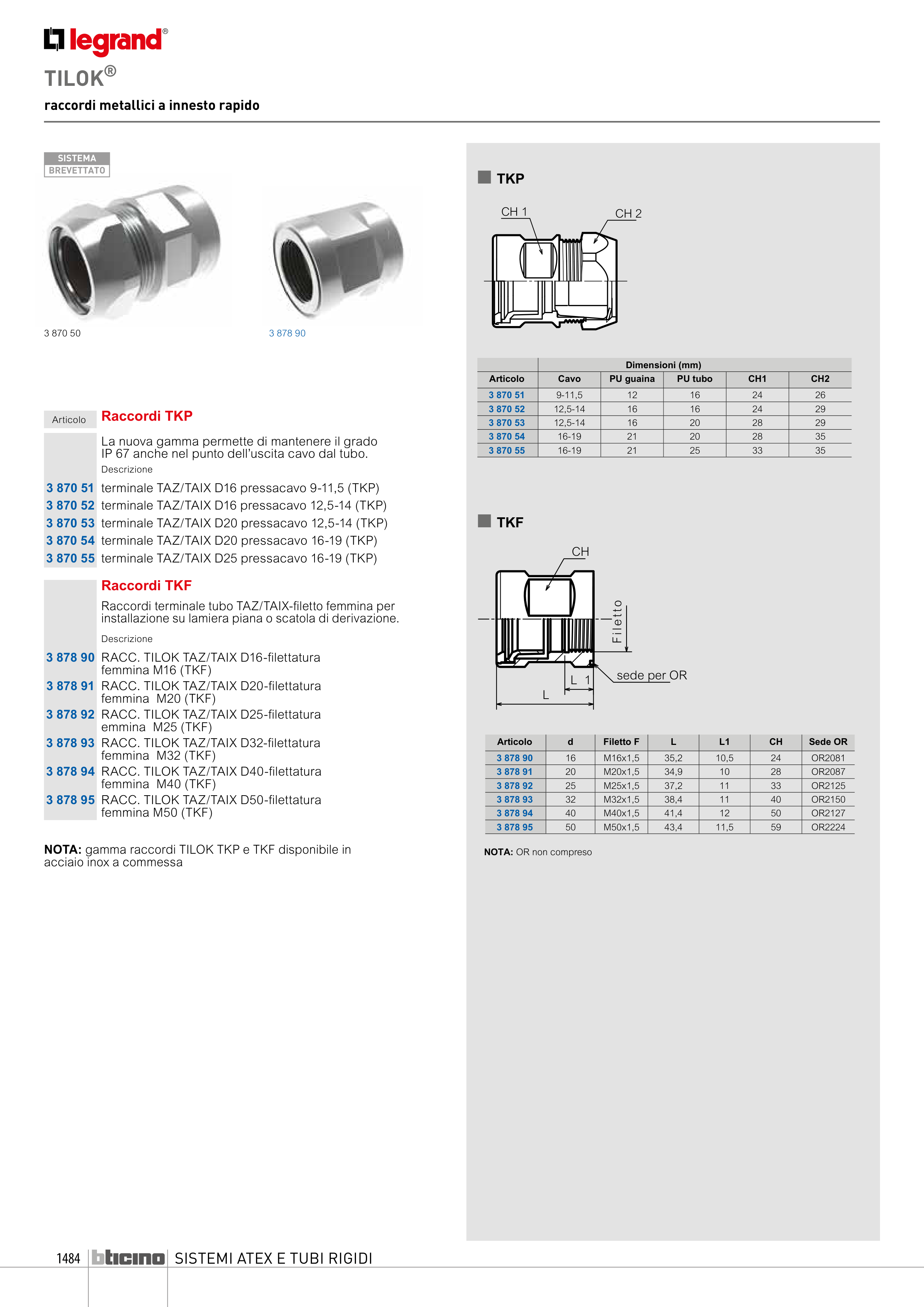

SISTEMI ATEX E TUBI RIGIDI
1484
Dimensioni (mm)
Articolo
Cavo
PU guaina
PU tubo
CH1
CH2
3 870 51
9-11,5
12
16
24
26
3 870 52
12,5-14
16
16
24
29
3 870 53
12,5-14
16
20
28
29
3 870 54
16-19
21
20
28
35
3 870 55
16-19
21
25
33
35
Articolo
d
Filetto F
L
L1
CH
Sede OR
3 878 90
16
M16x1,5
35,2
10,5
24
OR2081
3 878 91
20
M20x1,5
34,9
10
28
OR2087
3 878 92
25
M25x1,5
37,2
11
33
OR2125
3 878 93
32
M32x1,5
38,4
11
40
OR2150
3 878 94
40
M40x1,5
41,4
12
50
OR2127
3 878 95
50
M50x1,5
43,4
11,5
59
OR2224
Raccordi TKF
Raccordi terminale tubo TAZ/TAIX-filetto femmina per
installazione su lamiera piana o scatola di derivazione.
Descrizione
3 878 90 RACC. TILOK TAZ/TAIX D16-filettatura
femmina M16 (TKF)
3 878 91 RACC. TILOK TAZ/TAIX D20-filettatura
femmina M20 (TKF)
3 878 92 RACC. TILOK TAZ/TAIX D25-filettatura
emmina M25 (TKF)
3 878 93 RACC. TILOK TAZ/TAIX D32-filettatura
femmina M32 (TKF)
3 878 94 RACC. TILOK TAZ/TAIX D40-filettatura
femmina M40 (TKF)
3 878 95 RACC. TILOK TAZ/TAIX D50-filettatura
femmina M50 (TKF)
Articolo
Raccordi TKP
La nuova gamma permette di mantenere il grado
IP 67 anche nel punto dell’uscita cavo dal tubo.
Descrizione
3 870 51 terminale TAZ/TAIX D16 pressacavo 9-11,5 (TKP)
3 870 52 terminale TAZ/TAIX D16 pressacavo 12,5-14 (TKP)
3 870 53 terminale TAZ/TAIX D20 pressacavo 12,5-14 (TKP)
3 870 54 terminale TAZ/TAIX D20 pressacavo 16-19 (TKP)
3 870 55 terminale TAZ/TAIX D25 pressacavo 16-19 (TKP)
3 870 50
3 878 90
CH 2
CH 1
Filetto
L 1
L
sede per OR
CH
NOTA: OR non compreso
SISTEMA
BREVETTATO
TILOK®
raccordi metallici a innesto rapido
n TKP
n TKF
NOTA: gamma raccordi TILOK TKP e TKF disponibile in
acciaio inox a commessa
