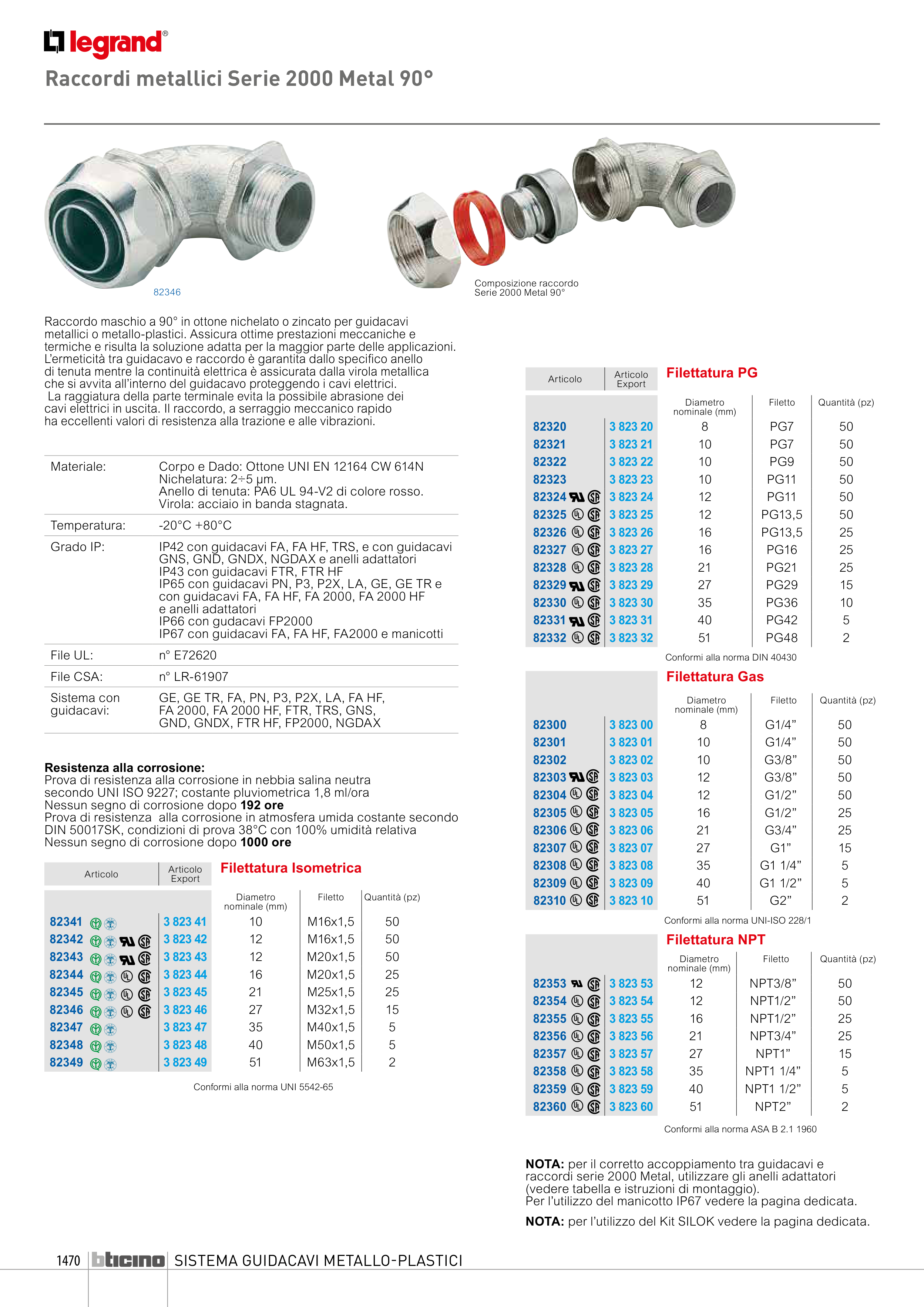

SISTEMA GUIDACAVI METALLO-PLASTICI
1470
Raccordo maschio a 90° in ottone nichelato o zincato per guidacavi
metallici o metallo-plastici. Assicura ottime prestazioni meccaniche e
termiche e risulta la soluzione adatta per la maggior parte delle applicazioni.
L’ermeticità tra guidacavo e raccordo è garantita dallo specifico anello
di tenuta mentre la continuità elettrica è assicurata dalla virola metallica
che si avvita all’interno del guidacavo proteggendo i cavi elettrici.
La raggiatura della parte terminale evita la possibile abrasione dei
cavi elettrici in uscita. Il raccordo, a serraggio meccanico rapido
ha eccellenti valori di resistenza alla trazione e alle vibrazioni.
82346
Composizione raccordo
Serie 2000 Metal 90°
Resistenza alla corrosione:
Prova di resistenza alla corrosione in nebbia salina neutra
secondo UNI ISO 9227; costante pluviometrica 1,8 ml/ora
Nessun segno di corrosione dopo 192 ore
Prova di resistenza alla corrosione in atmosfera umida costante secondo
DIN 50017SK, condizioni di prova 38°C con 100% umidità relativa
Nessun segno di corrosione dopo 1000 ore
Articolo
Articolo
Export
Filettatura Isometrica
Diametro
nominale (mm)
Filetto
Quantità (pz)
82341
3 823 41
10
M16x1,5
50
82342
3 823 42
12
M16x1,5
50
82343
3 823 43
12
M20x1,5
50
82344
3 823 44
16
M20x1,5
25
82345
3 823 45
21
M25x1,5
25
82346
3 823 46
27
M32x1,5
15
82347
3 823 47
35
M40x1,5
5
82348
3 823 48
40
M50x1,5
5
82349
3 823 49
51
M63x1,5
2
Articolo
Articolo
Export
Filettatura PG
Diametro
nominale (mm)
Filetto
Quantità (pz)
82320
3 823 20
8
PG7
50
82321
3 823 21
10
PG7
50
82322
3 823 22
10
PG9
50
82323
3 823 23
10
PG11
50
82324
3 823 24
12
PG11
50
82325
3 823 25
12
PG13,5
50
82326
3 823 26
16
PG13,5
25
82327
3 823 27
16
PG16
25
82328
3 823 28
21
PG21
25
82329
3 823 29
27
PG29
15
82330
3 823 30
35
PG36
10
82331
3 823 31
40
PG42
5
82332
3 823 32
51
PG48
2
Filettatura Gas
Diametro
nominale (mm)
Filetto
Quantità (pz)
82300
3 823 00
8
G1/4”
50
82301
3 823 01
10
G1/4”
50
82302
3 823 02
10
G3/8”
50
82303
3 823 03
12
G3/8”
50
82304
3 823 04
12
G1/2”
50
82305
3 823 05
16
G1/2”
25
82306
3 823 06
21
G3/4”
25
82307
3 823 07
27
G1”
15
82308
3 823 08
35
G1 1/4”
5
82309
3 823 09
40
G1 1/2”
5
82310
3 823 10
51
G2”
2
Filettatura NPT
Diametro
nominale (mm)
Filetto
Quantità (pz)
82353
3 823 53
12
NPT3/8”
50
82354
3 823 54
12
NPT1/2”
50
82355
3 823 55
16
NPT1/2”
25
82356
3 823 56
21
NPT3/4”
25
82357
3 823 57
27
NPT1”
15
82358
3 823 58
35
NPT1 1/4”
5
82359
3 823 59
40
NPT1 1/2”
5
82360
3 823 60
51
NPT2”
2
Conformi alla norma UNI 5542-65
Conformi alla norma DIN 40430
Conformi alla norma UNI-ISO 228/1
Conformi alla norma ASA B 2.1 1960
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
Materiale:
Corpo e Dado: Ottone UNI EN 12164 CW 614N
Nichelatura: 2÷5 µm.
Anello di tenuta: PA6 UL 94-V2 di colore rosso.
Virola: acciaio in banda stagnata.
Temperatura:
-20°C +80°C
Grado IP:
IP42 con guidacavi FA, FA HF, TRS, e con guidacavi
GNS, GND, GNDX, NGDAX e anelli adattatori
IP43 con guidacavi FTR, FTR HF
IP65 con guidacavi PN, P3, P2X, LA, GE, GE TR e
con guidacavi FA, FA HF, FA 2000, FA 2000 HF
e anelli adattatori
IP66 con gudacavi FP2000
IP67 con guidacavi FA, FA HF, FA2000 e manicotti
File UL:
n° E72620
File CSA:
n° LR-61907
Sistema con
guidacavi:
GE, GE TR, FA, PN, P3, P2X, LA, FA HF,
FA 2000, FA 2000 HF, FTR, TRS, GNS,
GND, GNDX, FTR HF, FP2000, NGDAX
Raccordi metallici Serie 2000 Metal 90°
NOTA: per il corretto accoppiamento tra guidacavi e
raccordi serie 2000 Metal, utilizzare gli anelli adattatori
(vedere tabella e istruzioni di montaggio).
Per l’utilizzo del manicotto IP67 vedere la pagina dedicata.
NOTA: per l’utilizzo del Kit SILOK vedere la pagina dedicata.
