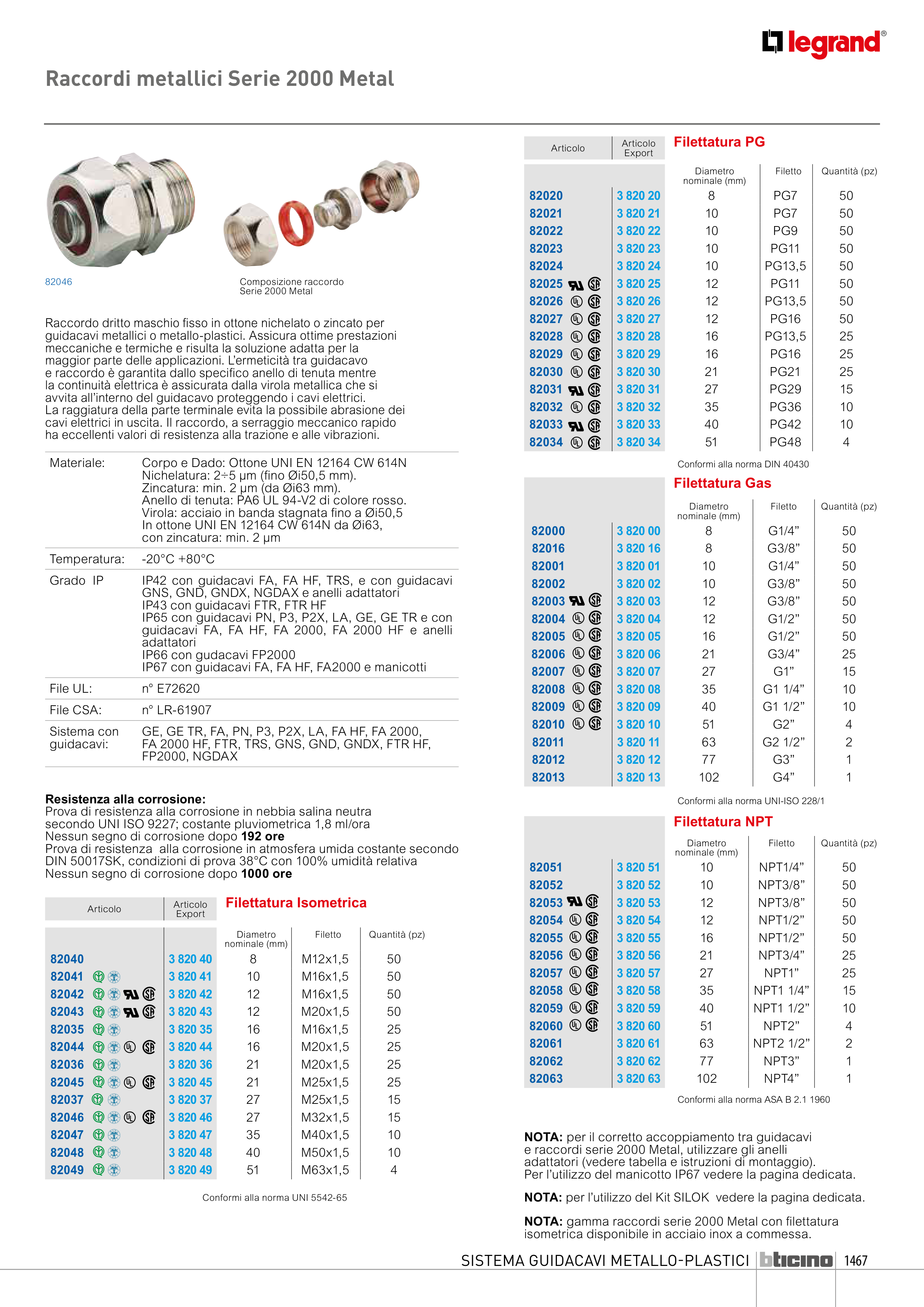

SISTEMA GUIDACAVI METALLO-PLASTICI
1467
Raccordo dritto maschio fisso in ottone nichelato o zincato per
guidacavi metallici o metallo-plastici. Assicura ottime prestazioni
meccaniche e termiche e risulta la soluzione adatta per la
maggior parte delle applicazioni. L’ermeticità tra guidacavo
e raccordo è garantita dallo specifico anello di tenuta mentre
la continuità elettrica è assicurata dalla virola metallica che si
avvita all’interno del guidacavo proteggendo i cavi elettrici.
La raggiatura della parte terminale evita la possibile abrasione dei
cavi elettrici in uscita. Il raccordo, a serraggio meccanico rapido
ha eccellenti valori di resistenza alla trazione e alle vibrazioni.
Articolo
Articolo
Export
Filettatura Isometrica
Diametro
nominale (mm)
Filetto
Quantità (pz)
82040
3 820 40
8
M12x1,5
50
82041
3 820 41
10
M16x1,5
50
82042
3 820 42
12
M16x1,5
50
82043
3 820 43
12
M20x1,5
50
82035
3 820 35
16
M16x1,5
25
82044
3 820 44
16
M20x1,5
25
82036
3 820 36
21
M20x1,5
25
82045
3 820 45
21
M25x1,5
25
82037
3 820 37
27
M25x1,5
15
82046
3 820 46
27
M32x1,5
15
82047
3 820 47
35
M40x1,5
10
82048
3 820 48
40
M50x1,5
10
82049
3 820 49
51
M63x1,5
4
Articolo
Articolo
Export
Filettatura PG
Diametro
nominale (mm)
Filetto
Quantità (pz)
82020
3 820 20
8
PG7
50
82021
3 820 21
10
PG7
50
82022
3 820 22
10
PG9
50
82023
3 820 23
10
PG11
50
82024
3 820 24
10
PG13,5
50
82025
3 820 25
12
PG11
50
82026
3 820 26
12
PG13,5
50
82027
3 820 27
12
PG16
50
82028
3 820 28
16
PG13,5
25
82029
3 820 29
16
PG16
25
82030
3 820 30
21
PG21
25
82031
3 820 31
27
PG29
15
82032
3 820 32
35
PG36
10
82033
3 820 33
40
PG42
10
82034
3 820 34
51
PG48
4
Filettatura Gas
Diametro
nominale (mm)
Filetto
Quantità (pz)
82000
3 820 00
8
G1/4”
50
82016
3 820 16
8
G3/8”
50
82001
3 820 01
10
G1/4”
50
82002
3 820 02
10
G3/8”
50
82003
3 820 03
12
G3/8”
50
82004
3 820 04
12
G1/2”
50
82005
3 820 05
16
G1/2”
50
82006
3 820 06
21
G3/4”
25
82007
3 820 07
27
G1”
15
82008
3 820 08
35
G1 1/4”
10
82009
3 820 09
40
G1 1/2”
10
82010
3 820 10
51
G2”
4
82011
3 820 11
63
G2 1/2”
2
82012
3 820 12
77
G3”
1
82013
3 820 13
102
G4”
1
Filettatura NPT
Diametro
nominale (mm)
Filetto
Quantità (pz)
82051
3 820 51
10
NPT1/4”
50
82052
3 820 52
10
NPT3/8”
50
82053
3 820 53
12
NPT3/8”
50
82054
3 820 54
12
NPT1/2”
50
82055
3 820 55
16
NPT1/2”
50
82056
3 820 56
21
NPT3/4”
25
82057
3 820 57
27
NPT1”
25
82058
3 820 58
35
NPT1 1/4”
15
82059
3 820 59
40
NPT1 1/2”
10
82060
3 820 60
51
NPT2”
4
82061
3 820 61
63
NPT2 1/2”
2
82062
3 820 62
77
NPT3”
1
82063
3 820 63
102
NPT4”
1
82046
Composizione raccordo
Serie 2000 Metal
Resistenza alla corrosione:
Prova di resistenza alla corrosione in nebbia salina neutra
secondo UNI ISO 9227; costante pluviometrica 1,8 ml/ora
Nessun segno di corrosione dopo 192 ore
Prova di resistenza alla corrosione in atmosfera umida costante secondo
DIN 50017SK, condizioni di prova 38°C con 100% umidità relativa
Nessun segno di corrosione dopo 1000 ore
Conformi alla norma UNI 5542-65
Conformi alla norma DIN 40430
Conformi alla norma UNI-ISO 228/1
Conformi alla norma ASA B 2.1 1960
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
CSA
Materiale:
Corpo e Dado: Ottone UNI EN 12164 CW 614N
Nichelatura: 2÷5 µm (fino Øi50,5 mm).
Zincatura: min. 2 µm (da Øi63 mm).
Anello di tenuta: PA6 UL 94-V2 di colore rosso.
Virola: acciaio in banda stagnata fino a Øi50,5
In ottone UNI EN 12164 CW 614N da Øi63,
con zincatura: min. 2 µm
Temperatura:
-20°C +80°C
Grado IP
IP42 con guidacavi FA, FA HF, TRS, e con guidacavi
GNS, GND, GNDX, NGDAX e anelli adattatori
IP43 con guidacavi FTR, FTR HF
IP65 con guidacavi PN, P3, P2X, LA, GE, GE TR e con
guidacavi FA, FA HF, FA 2000, FA 2000 HF e anelli
adattatori
IP66 con gudacavi FP2000
IP67 con guidacavi FA, FA HF, FA2000 e manicotti
File UL:
n° E72620
File CSA:
n° LR-61907
Sistema con
guidacavi:
GE, GE TR, FA, PN, P3, P2X, LA, FA HF, FA 2000,
FA 2000 HF, FTR, TRS, GNS, GND, GNDX, FTR HF,
FP2000, NGDAX
Raccordi metallici Serie 2000 Metal
NOTA: per il corretto accoppiamento tra guidacavi
e raccordi serie 2000 Metal, utilizzare gli anelli
adattatori (vedere tabella e istruzioni di montaggio).
Per l’utilizzo del manicotto IP67 vedere la pagina dedicata.
NOTA: per l’utilizzo del Kit SILOK vedere la pagina dedicata.
NOTA: gamma raccordi serie 2000 Metal con filettatura
isometrica disponibile in acciaio inox a commessa.
