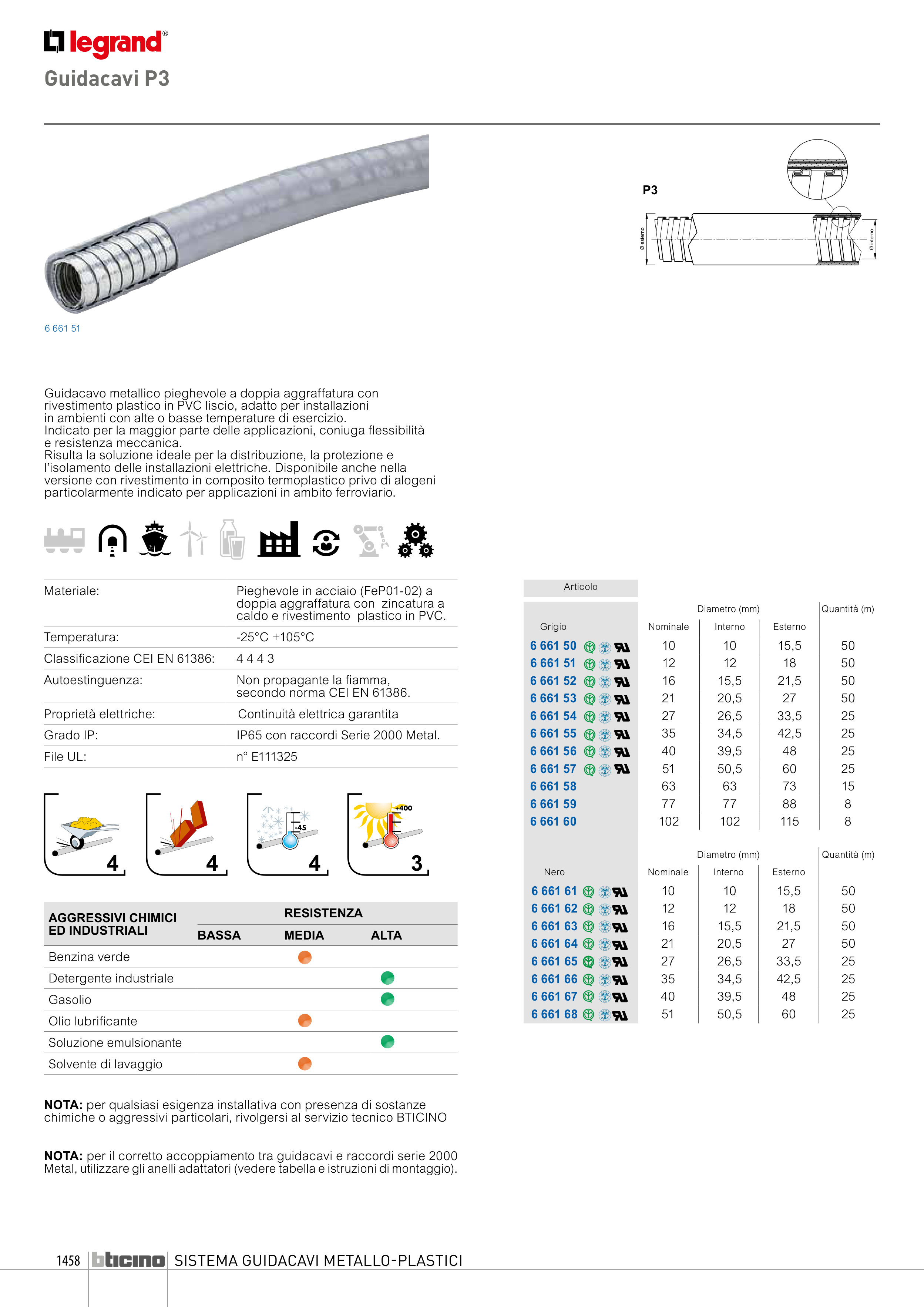

SISTEMA GUIDACAVI METALLO-PLASTICI
1458
6 661 51
Guidacavo metallico pieghevole a doppia aggraffatura con
rivestimento plastico in PVC liscio, adatto per installazioni
in ambienti con alte o basse temperature di esercizio.
Indicato per la maggior parte delle applicazioni, coniuga flessibilità
e resistenza meccanica.
Risulta la soluzione ideale per la distribuzione, la protezione e
l’isolamento delle installazioni elettriche. Disponibile anche nella
versione con rivestimento in composito termoplastico privo di alogeni
particolarmente indicato per applicazioni in ambito ferroviario.
Ø esterno
Ø interno
P3
Materiale:
Pieghevole in acciaio (FeP01-02) a
doppia aggraffatura con zincatura a
caldo e rivestimento plastico in PVC.
Temperatura:
-25°C +105°C
Classificazione CEI EN 61386:
4 4 4 3
Autoestinguenza:
Non propagante la fiamma,
secondo norma CEI EN 61386.
Proprietà elettriche:
Continuità elettrica garantita
Grado IP:
IP65 con raccordi Serie 2000 Metal.
File UL:
n° E111325
Articolo
Diametro (mm)
Quantità (m)
Grigio
Nominale
Interno
Esterno
6 661 50
10
10
15,5
50
6 661 51
12
12
18
50
6 661 52
16
15,5
21,5
50
6 661 53
21
20,5
27
50
6 661 54
27
26,5
33,5
25
6 661 55
35
34,5
42,5
25
6 661 56
40
39,5
48
25
6 661 57
51
50,5
60
25
6 661 58
63
63
73
15
6 661 59
77
77
88
8
6 661 60
102
102
115
8
Diametro (mm)
Quantità (m)
Nero
Nominale
Interno
Esterno
6 661 61
10
10
15,5
50
6 661 62
12
12
18
50
6 661 63
16
15,5
21,5
50
6 661 64
21
20,5
27
50
6 661 65
27
26,5
33,5
25
6 661 66
35
34,5
42,5
25
6 661 67
40
39,5
48
25
6 661 68
51
50,5
60
25
4
4
4
3
AGGRESSIVI CHIMICI
ED INDUSTRIALI
RESISTENZA
BASSA
MEDIA
ALTA
Benzina verde
Detergente industriale
Gasolio
Olio lubrificante
Soluzione emulsionante
Solvente di lavaggio
Guidacavi P3
NOTA: per qualsiasi esigenza installativa con presenza di sostanze
chimiche o aggressivi particolari, rivolgersi al servizio tecnico BTICINO
NOTA: per il corretto accoppiamento tra guidacavi e raccordi serie 2000
Metal, utilizzare gli anelli adattatori (vedere tabella e istruzioni di montaggio).
