SISTEMI UPS
1394

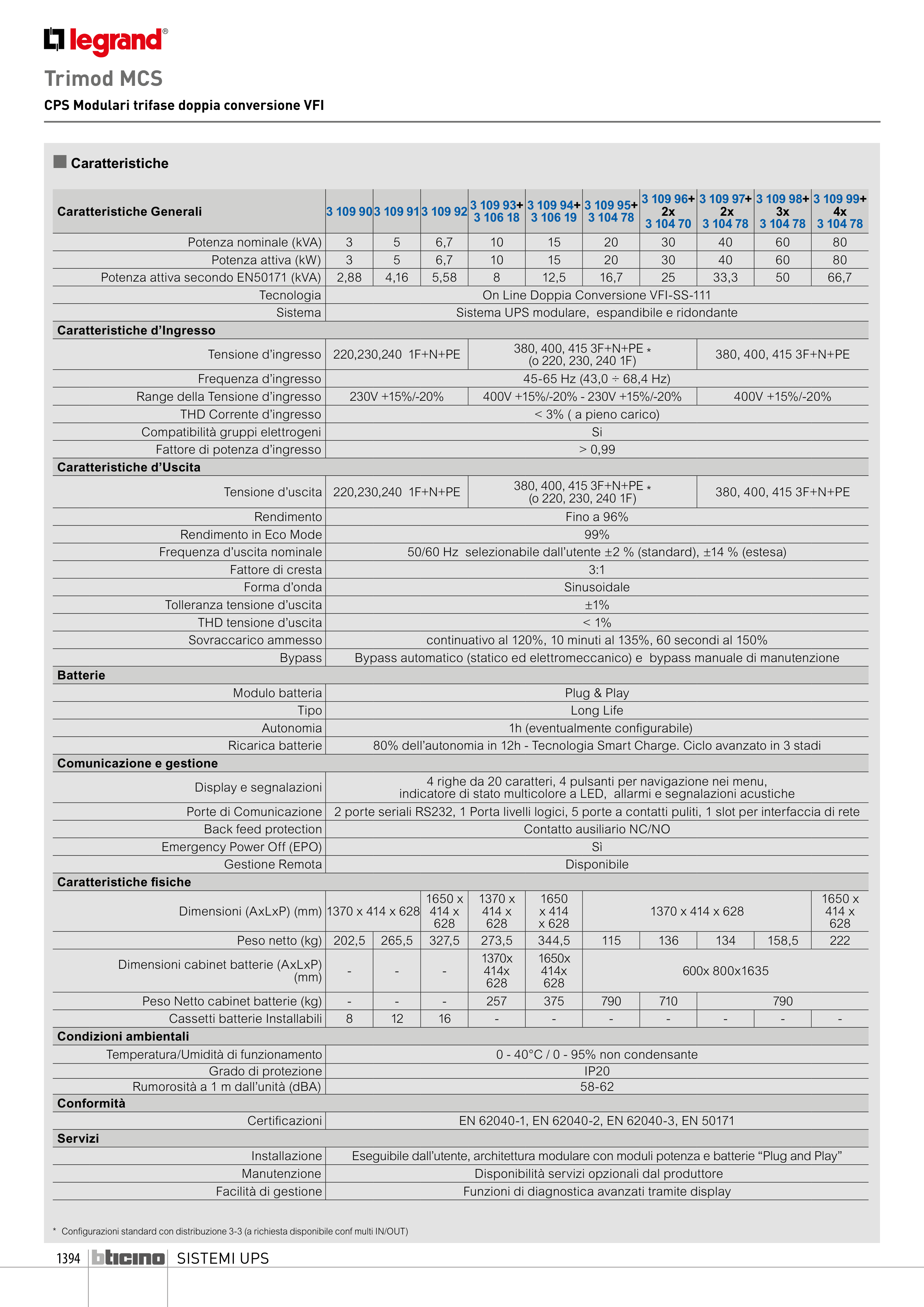

Trimod MCS
CPS Modulari trifase doppia conversione VFI
n Caratteristiche
Caratteristiche Generali
3 109 903 109 913 109 92 3 109 93+
3 106 18
3 109 94+
3 106 19
3 109 95+
3 104 78
3 109 96+
2x
3 104 70
3 109 97+
2x
3 104 78
3 109 98+
3x
3 104 78
3 109 99+
4x
3 104 78
Potenza nominale (kVA)
3
5
6,7
10
15
20
30
40
60
80
Potenza attiva (kW)
3
5
6,7
10
15
20
30
40
60
80
Potenza attiva secondo EN50171 (kVA)
2,88
4,16
5,58
8
12,5
16,7
25
33,3
50
66,7
Tecnologia
On Line Doppia Conversione VFI-SS-111
Sistema
Sistema UPS modulare, espandibile e ridondante
Caratteristiche d’Ingresso
Tensione d’ingresso
220,230,240 1F+N+PE
380, 400, 415 3F+N+PE *
(o 220, 230, 240 1F)
380, 400, 415 3F+N+PE
Frequenza d’ingresso
45-65 Hz (43,0 ÷ 68,4 Hz)
Range della Tensione d’ingresso
230V +15%/-20%
400V +15%/-20% - 230V +15%/-20%
400V +15%/-20%
THD Corrente d’ingresso
< 3% ( a pieno carico)
Compatibilità gruppi elettrogeni
Si
Fattore di potenza d’ingresso
> 0,99
Caratteristiche d’Uscita
Tensione d’uscita
220,230,240 1F+N+PE
380, 400, 415 3F+N+PE *
(o 220, 230, 240 1F)
380, 400, 415 3F+N+PE
Rendimento
Fino a 96%
Rendimento in Eco Mode
99%
Frequenza d’uscita nominale
50/60 Hz selezionabile dall’utente ±2 % (standard), ±14 % (estesa)
Fattore di cresta
3:1
Forma d’onda
Sinusoidale
Tolleranza tensione d’uscita
±1%
THD tensione d’uscita
< 1%
Sovraccarico ammesso
continuativo al 120%, 10 minuti al 135%, 60 secondi al 150%
Bypass
Bypass automatico (statico ed elettromeccanico) e bypass manuale di manutenzione
Batterie
Modulo batteria
Plug & Play
Tipo
Long Life
Autonomia
1h (eventualmente configurabile)
Ricarica batterie
80% dell’autonomia in 12h - Tecnologia Smart Charge. Ciclo avanzato in 3 stadi
Comunicazione e gestione
Display e segnalazioni
4 righe da 20 caratteri, 4 pulsanti per navigazione nei menu,
indicatore di stato multicolore a LED, allarmi e segnalazioni acustiche
Porte di Comunicazione
2 porte seriali RS232, 1 Porta livelli logici, 5 porte a contatti puliti, 1 slot per interfaccia di rete
Back feed protection
Contatto ausiliario NC/NO
Emergency Power Off (EPO)
Sì
Gestione Remota
Disponibile
Caratteristiche fisiche
Dimensioni (AxLxP) (mm) 1370 x 414 x 628
1650 x
414 x
628
1370 x
414 x
628
1650
x 414
x 628
1370 x 414 x 628
1650 x
414 x
628
Peso netto (kg)
202,5
265,5
327,5
273,5
344,5
115
136
134
158,5
222
Dimensioni cabinet batterie (AxLxP)
(mm)
-
-
-
1370x
414x
628
1650x
414x
628
600x 800x1635
Peso Netto cabinet batterie (kg)
-
-
-
257
375
790
710
790
Cassetti batterie Installabili
8
12
16
-
-
-
-
-
-
-
Condizioni ambientali
Temperatura/Umidità di funzionamento
0 - 40°C / 0 - 95% non condensante
Grado di protezione
IP20
Rumorosità a 1 m dall’unità (dBA)
58-62
Conformità
Certificazioni
EN 62040-1, EN 62040-2, EN 62040-3, EN 50171
Servizi
Installazione
Eseguibile dall’utente, architettura modulare con moduli potenza e batterie “Plug and Play”
Manutenzione
Disponibilità servizi opzionali dal produttore
Facilità di gestione
Funzioni di diagnostica avanzati tramite display
* Configurazioni standard con distribuzione 3-3 (a richiesta disponibile conf multi IN/OUT)
