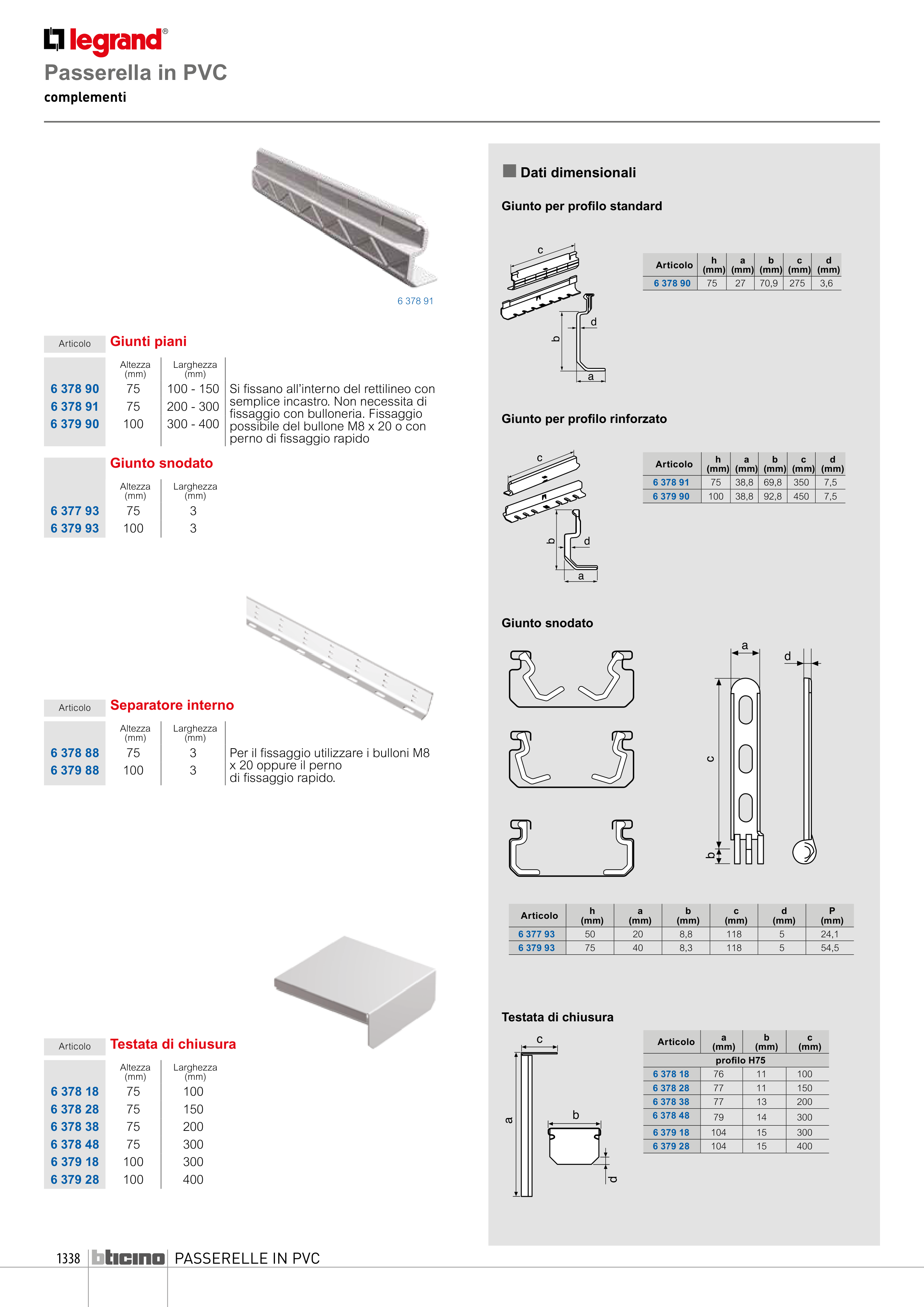

PASSERELLE IN PVC
1338
Passerella in PVC
complementi
6 378 91
Testata di chiusura
Articolo
a
(mm)
b
(mm)
c
(mm)
profilo H75
6 378 18
76
11
100
6 378 28
77
11
150
6 378 38
77
13
200
6 378 48
79
14
300
6 379 18
104
15
300
6 379 28
104
15
400
Articolo
h
(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
P
(mm)
6 377 93
50
20
8,8
118
5
24,1
6 379 93
75
40
8,3
118
5
54,5
Giunto snodato
Articolo
h
(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
6 378 90
75
27
70,9
275
3,6
Articolo
h
(mm)
a
(mm)
b
(mm)
c
(mm)
d
(mm)
6 378 91
75
38,8
69,8
350
7,5
6 379 90
100
38,8
92,8
450
7,5
Giunto per profilo standard
Giunto per profilo rinforzato
n Dati dimensionali
Articolo
Giunti piani
Altezza
(mm)
Larghezza
(mm)
6 378 90
75
100 - 150
Si fissano all’interno del rettilineo con
semplice incastro. Non necessita di
fissaggio con bulloneria. Fissaggio
possibile del bullone M8 x 20 o con
perno di fissaggio rapido
6 378 91
75
200 - 300
6 379 90
100
300 - 400
Articolo
Separatore interno
Altezza
(mm)
Larghezza
(mm)
6 378 88
75
3
Per il fissaggio utilizzare i bulloni M8
x 20 oppure il perno
di fissaggio rapido.
6 379 88
100
3
Articolo
Testata di chiusura
Altezza
(mm)
Larghezza
(mm)
6 378 18
75
100
6 378 28
75
150
6 378 38
75
200
6 378 48
75
300
6 379 18
100
300
6 379 28
100
400
Giunto snodato
Altezza
(mm)
Larghezza
(mm)
6 377 93
75
3
6 379 93
100
3
