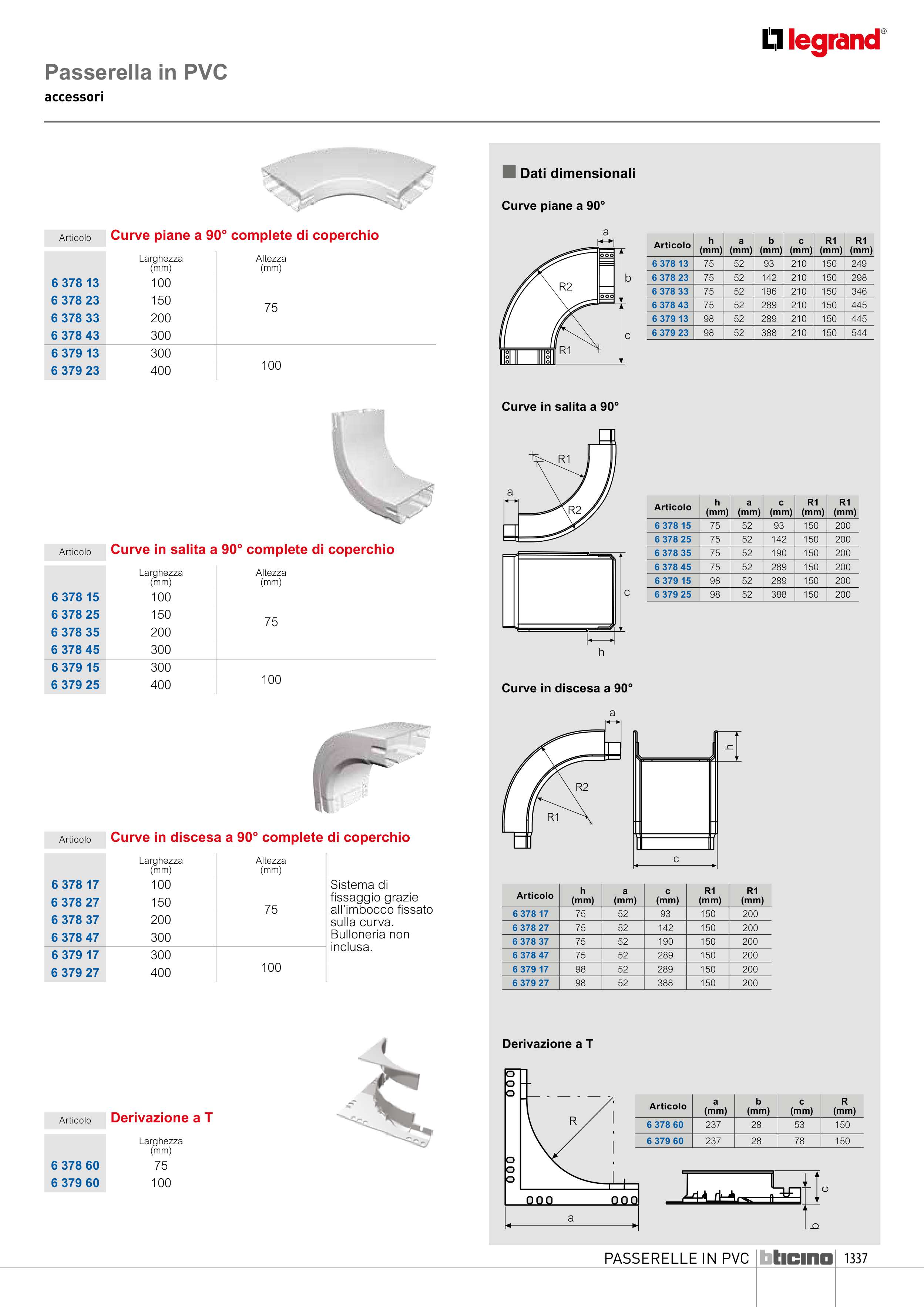

PASSERELLE IN PVC
1337
Passerella in PVC
accessori
Articolo
h
(mm)
a
(mm)
b
(mm)
c
(mm)
R1
(mm)
R1
(mm)
6 378 13
75
52
93
210
150
249
6 378 23
75
52
142
210
150
298
6 378 33
75
52
196
210
150
346
6 378 43
75
52
289
210
150
445
6 379 13
98
52
289
210
150
445
6 379 23
98
52
388
210
150
544
Articolo
h
(mm)
a
(mm)
c
(mm)
R1
(mm)
R1
(mm)
6 378 15
75
52
93
150
200
6 378 25
75
52
142
150
200
6 378 35
75
52
190
150
200
6 378 45
75
52
289
150
200
6 379 15
98
52
289
150
200
6 379 25
98
52
388
150
200
a
b
c
R2
R1
Curve piane a 90°
Curve in salita a 90°
a
c
h
R1
R2
Articolo
h
(mm)
a
(mm)
c
(mm)
R1
(mm)
R1
(mm)
6 378 17
75
52
93
150
200
6 378 27
75
52
142
150
200
6 378 37
75
52
190
150
200
6 378 47
75
52
289
150
200
6 379 17
98
52
289
150
200
6 379 27
98
52
388
150
200
R1
R2
a
c
h
Curve in discesa a 90°
R
a
c
b
Derivazione a T
Articolo
a
(mm)
b
(mm)
c
(mm)
R
(mm)
6 378 60
237
28
53
150
6 379 60
237
28
78
150
n Dati dimensionali
Articolo
Curve piane a 90° complete di coperchio
Larghezza
(mm)
Altezza
(mm)
6 378 13
100
75
6 378 23
150
6 378 33
200
6 378 43
300
6 379 13
300
100
6 379 23
400
Articolo
Curve in salita a 90° complete di coperchio
Larghezza
(mm)
Altezza
(mm)
6 378 15
100
75
6 378 25
150
6 378 35
200
6 378 45
300
6 379 15
300
100
6 379 25
400
Articolo
Curve in discesa a 90° complete di coperchio
Larghezza
(mm)
Altezza
(mm)
6 378 17
100
75
Sistema di
fissaggio grazie
all’imbocco fissato
sulla curva.
Bulloneria non
inclusa.
6 378 27
150
6 378 37
200
6 378 47
300
6 379 17
300
100
6 379 27
400
Articolo
Derivazione a T
Larghezza
(mm)
6 378 60
75
6 379 60
100
