SISTEMA A PAVIMENTO E COLONNA
1333

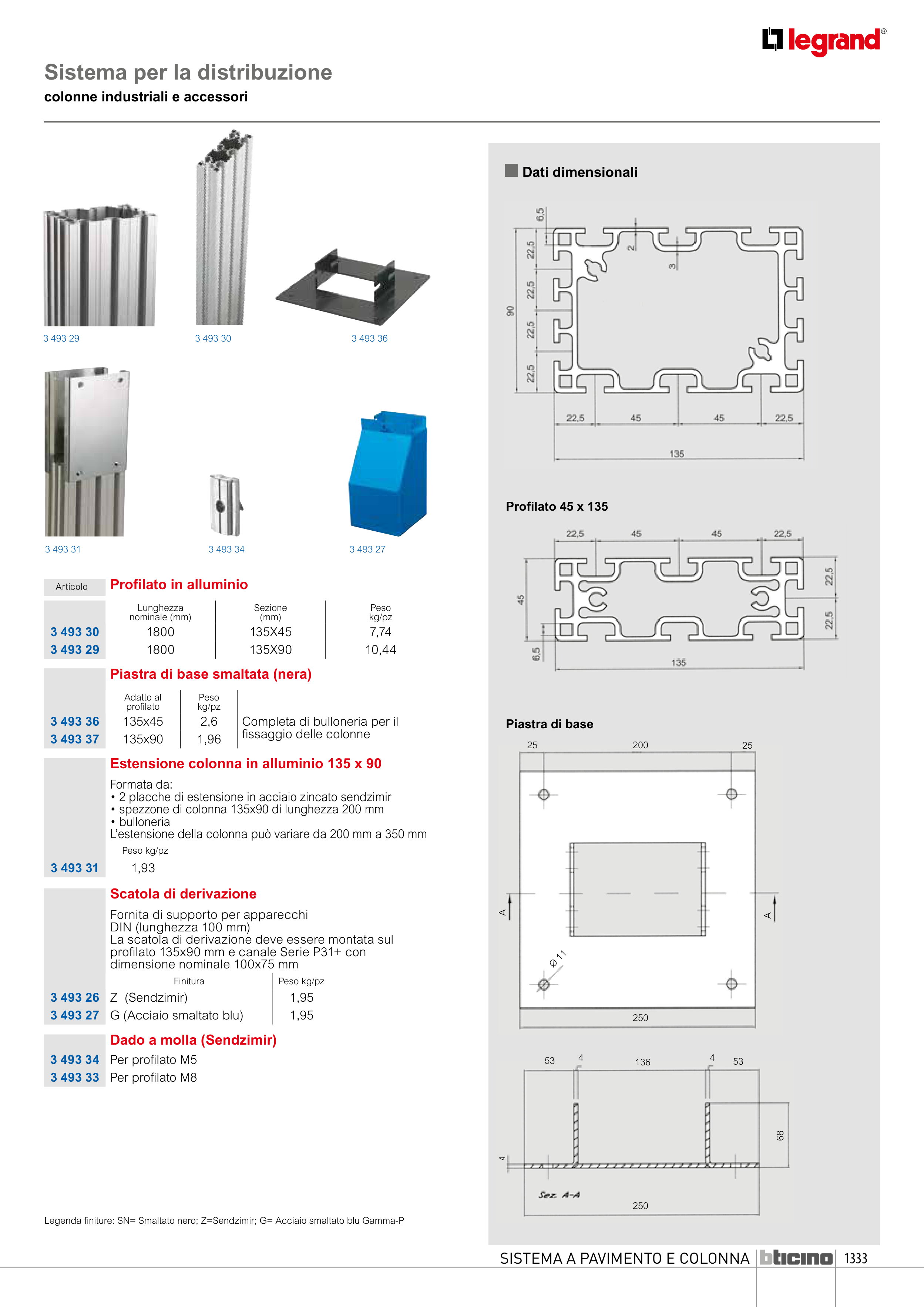

Sistema per la distribuzione
colonne industriali e accessori
3 493 30
3 493 29
3 493 36
3 493 27
3 493 34
3 493 31
1333
Profilato 45 x 135
Piastra di base
250
4
68
53
4
136
4
53
25
250
200
25
A
A
Ø 11
Legenda finiture: SN= Smaltato nero; Z=Sendzimir; G= Acciaio smaltato blu Gamma-P
n Dati dimensionali
Articolo
Profilato in alluminio
Lunghezza
nominale (mm)
Sezione
(mm)
Peso
kg/pz
3 493 30
1800
135X45
7,74
3 493 29
1800
135X90
10,44
Piastra di base smaltata (nera)
Adatto al
profilato
Peso
kg/pz
3 493 36
135x45
2,6
Completa di bulloneria per il
fissaggio delle colonne
3 493 37
135x90
1,96
Estensione colonna in alluminio 135 x 90
Formata da:
• 2 placche di estensione in acciaio zincato sendzimir
• spezzone di colonna 135x90 di lunghezza 200 mm
• bulloneria
L’estensione della colonna può variare da 200 mm a 350 mm
Peso kg/pz
3 493 31
1,93
Scatola di derivazione
Fornita di supporto per apparecchi
DIN (lunghezza 100 mm)
La scatola di derivazione deve essere montata sul
profilato 135x90 mm e canale Serie P31+ con
dimensione nominale 100x75 mm
Finitura
Peso kg/pz
3 493 26
Z (Sendzimir)
1,95
3 493 27
G (Acciaio smaltato blu)
1,95
Dado a molla (Sendzimir)
3 493 34
Per profilato M5
3 493 33
Per profilato M8
