SISTEMI DI SUPPORTO
1320
G
C
L
3 490 77
3 490 76
Legenda finiture: GC=Galvanizzazione a caldo per immersione post-fabbricazione;
PG-GS=Galvanizzazione continua pre-fabbricazione mediante processo Sendzimir;
L=Acciaio inox AISI 316L; C=Acciaio zincato a caldo dopo lavorazione;
G=Acciaio smaltato blu Gamma-P;
GC
GC
GC
n Dati dimensionali
ZED
Articolo
Peso
(kg)
5 971 03
ZED41/21
0,18
5 953 23
ZED41/41
0,23
OM41
Articolo
Peso
(kg)
5 953 33
5 953 34
OM41/41S
0,36
5 962 13
OM41/41D
0,46
EQ
Articolo
Peso
(kg)
5 952 43
5 952 44
EQ2T
0,16
5 952 54
EQ3T
0,22
5 952 63
5 952 64
EQ4T
0,31
Staffe
Articolo
Angolo
3 490 77
3 491 27
3 492 27
45°
3 490 76
3 491 26
3 492 26
90°
GS
SU41 piastra per profilati
Articolo
Peso
(kg)
daN
5 953 40
0,5
35
L
L
OM41/41S
OM41/41D
ZED41/41
ZED41/21
ZED41/41
OM41/41S
OM41/41D
EQ2T
EQ3T
EQ4T
EQ4T
STAFFE
A=110 mm;
B=40 mm;
spessore S=5 mm;
fori Ø=12mm
B
349077
A
48
20
349076
B
A
48
20
ZED41/21
SU41
SU41
41
91
121
138
47
40
90
47
87
40
40
88
33
52
41
40
124
97
47
40
93
41
EQ2T
EQ3T
46
46
40
89
40
46
89
40
89
88
33
40
88
53
40
134
47
40
174
47

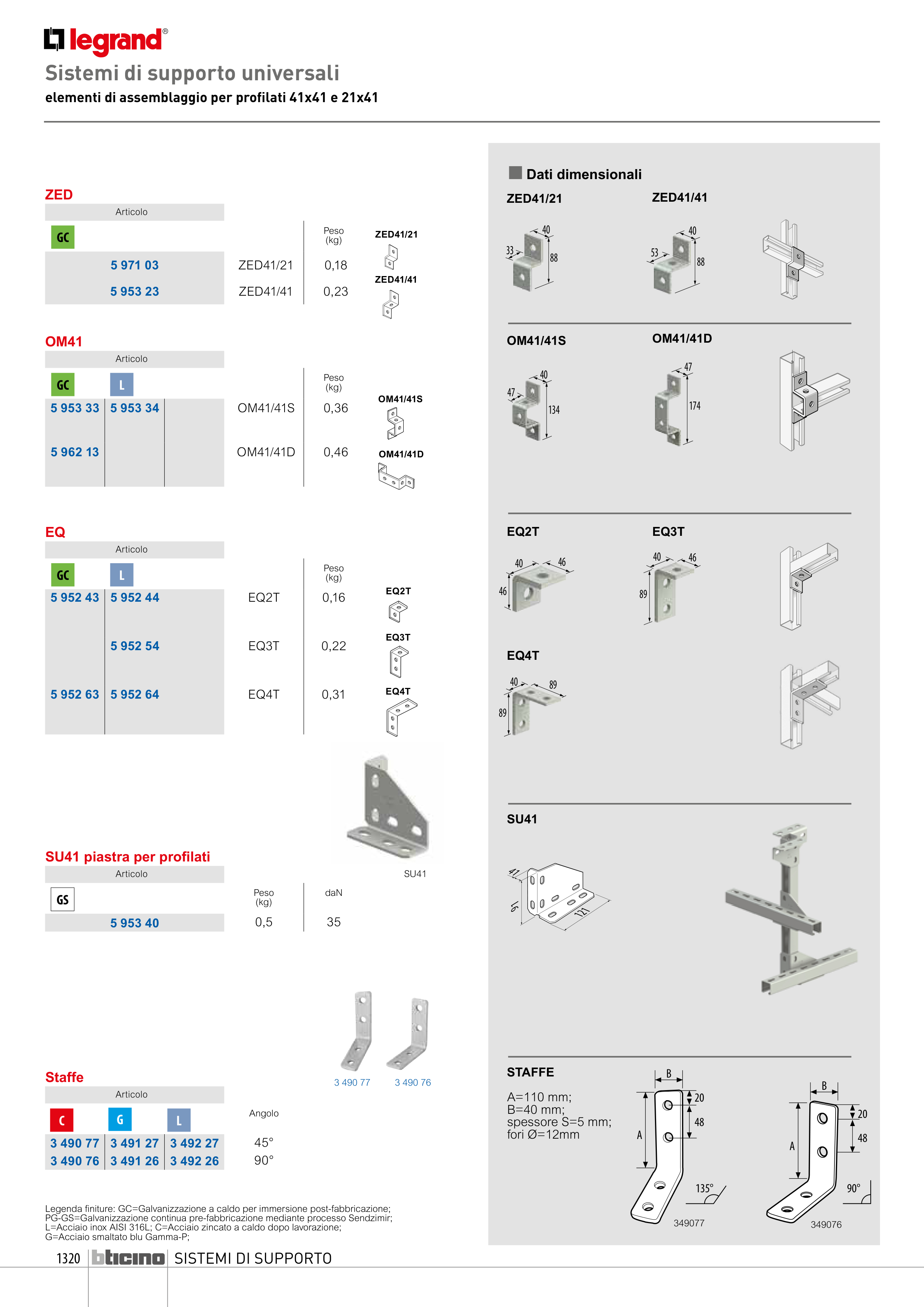

Sistemi di supporto universali
elementi di assemblaggio per profilati 41x41 e 21x41
135°
90°
