SISTEMI DI SUPPORTO
1318
G
G
G
Z
Z
Z
Piastra superiore con collare stringitubo
Tubo per sospensioni
Piastra inferiore con collare stringitubo
Piastra superiore con collare stringitubo
Articolo
Peso Kg
05S08000..
0,18
Tubo per sospensioni
Articolo
Peso Kg
05Y08000..
0,5
275 ÷ 3165
Ø 22
45 ÷ 75
= 275
fori/ holes 11
65
65
100
65
45 ÷ 75
45÷75
b
d
= 275
fori Ø11
Piastra inferiore
con collare stringitubo
Dati tecnici
Articolo
b
d
Peso Kg
05T05000..
50
75
0,17
05T07500..
75
100
0,2
05T10000..
100
125
0,23
05T15000..
150
175
0,28
05T20000..
200
225
0,34
05T30000..
300
325
0,39
Legenda finiture: Z=Acciaio zincato sendzimir; G=Acciaio smaltato blu Gamma-P

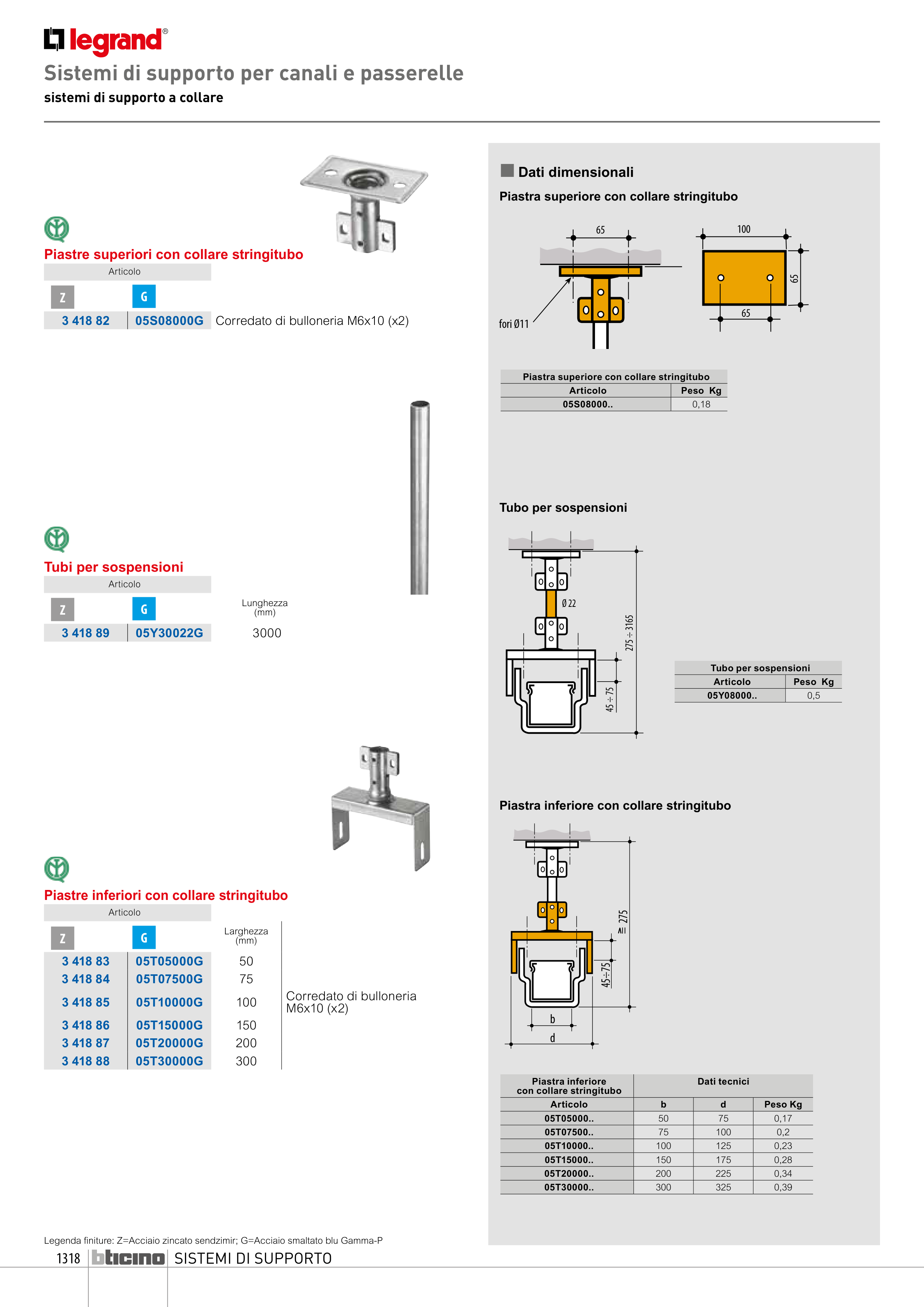

Sistemi di supporto per canali e passerelle
sistemi di supporto a collare
n Dati dimensionali
Piastre superiori con collare stringitubo
Articolo
3 418 82
05S08000G
Corredato di bulloneria M6x10 (x2)
Tubi per sospensioni
Articolo
Lunghezza
(mm)
3 418 89
05Y30022G
3000
Piastre inferiori con collare stringitubo
Articolo
Larghezza
(mm)
3 418 83
05T05000G
50
3 418 84
05T07500G
75
3 418 85
05T10000G
100
Corredato di bulloneria
M6x10 (x2)
3 418 86
05T15000G
150
3 418 87
05T20000G
200
3 418 88
05T30000G
300
