SISTEMI DI SUPPORTO
1316
L
Z
Z
L
Z
Esempio di montaggio attacco snodato
Legenda finiture: EZ=Acciaio elettrozincato; Z=Acciaio zincato sendzimir;
L=Acciaio inox AISI 316L; 316L=Acciaio inossidabile 316L decapato-passivato;
ZnMg=Rivestimento in lega Zinco-magnesio; ZnNi=Rivestimento in lega Zinco-Nichel
CE 40
50
53
20x7
ø9
Utilizzata per la sospensione a soffitto centrale (barra filettata
M6/M8) o per la costruzione dei cambi di direzione
M6/M8
CE 40
x1
x2
EEC6/EEC8
x2
EZ
Esempio di sistema di
sospensione SAS installato
Passerelle installabili

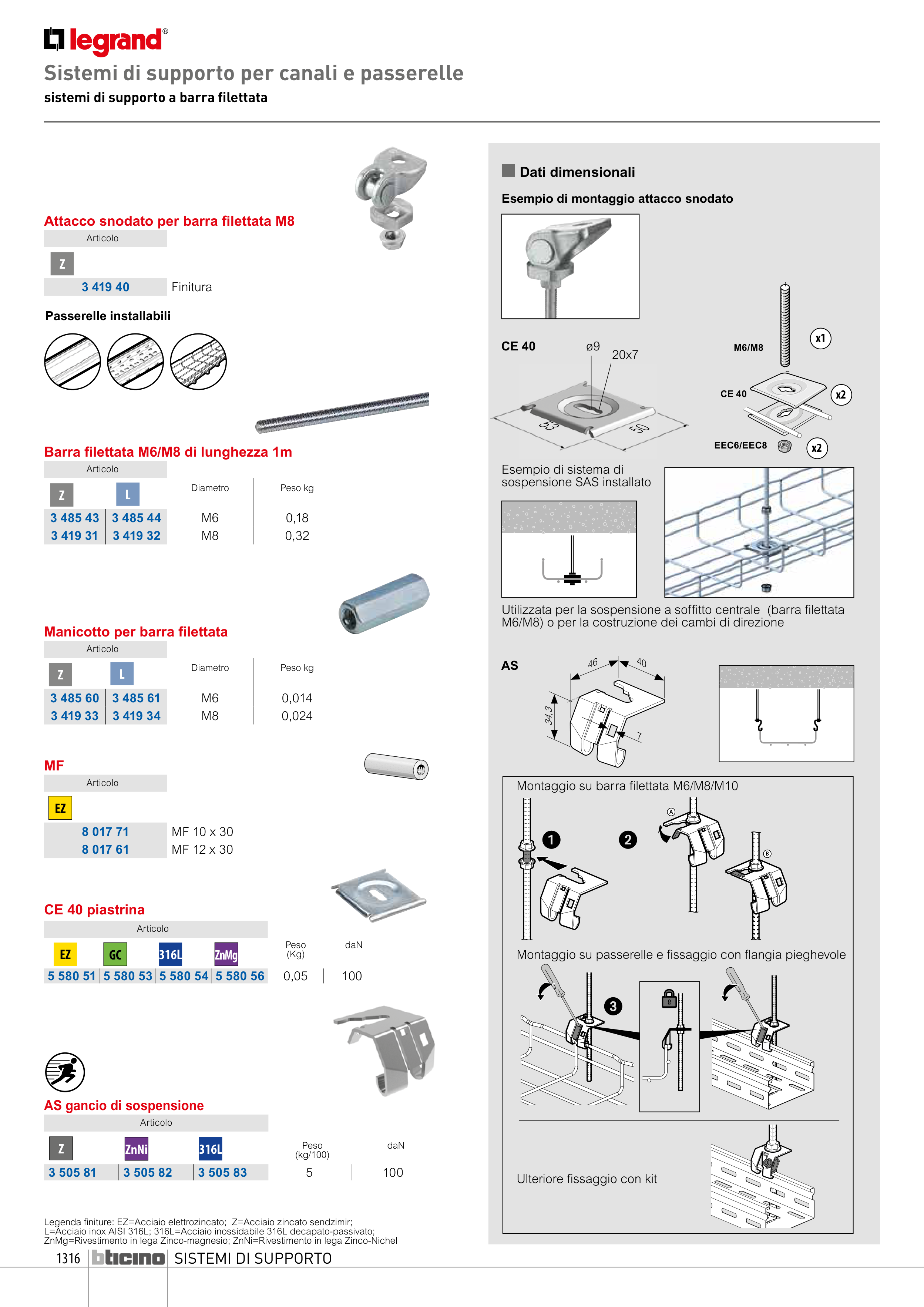

Sistemi di supporto per canali e passerelle
sistemi di supporto a barra filettata
n Dati dimensionali
Attacco snodato per barra filettata M8
Articolo
3 419 40
Finitura
MF
Articolo
8 017 71
MF 10 x 30
8 017 61
MF 12 x 30
Barra filettata M6/M8 di lunghezza 1m
Articolo
Diametro
Peso kg
3 485 43
3 485 44
M6
0,18
3 419 31
3 419 32
M8
0,32
Manicotto per barra filettata
Articolo
Diametro
Peso kg
3 485 60
3 485 61
M6
0,014
3 419 33
3 419 34
M8
0,024
AS gancio di sospensione
Articolo
Peso
(kg/100)
daN
3 505 81
3 505 82
3 505 83
5
100
Z
316L
ZnNi
AS
Montaggio su passerelle e fissaggio con flangia pieghevole
Montaggio su barra filettata M6/M8/M10
46
40
7
34,3
A
B
A
B
A
B
A
B
Ulteriore fissaggio con kit
1
2
3
CE 40 piastrina
Articolo
Peso
(Kg)
daN
5 580 51 5 580 53 5 580 54 5 580 56
0,05
100
316L
GC
EZ
ZnMg
