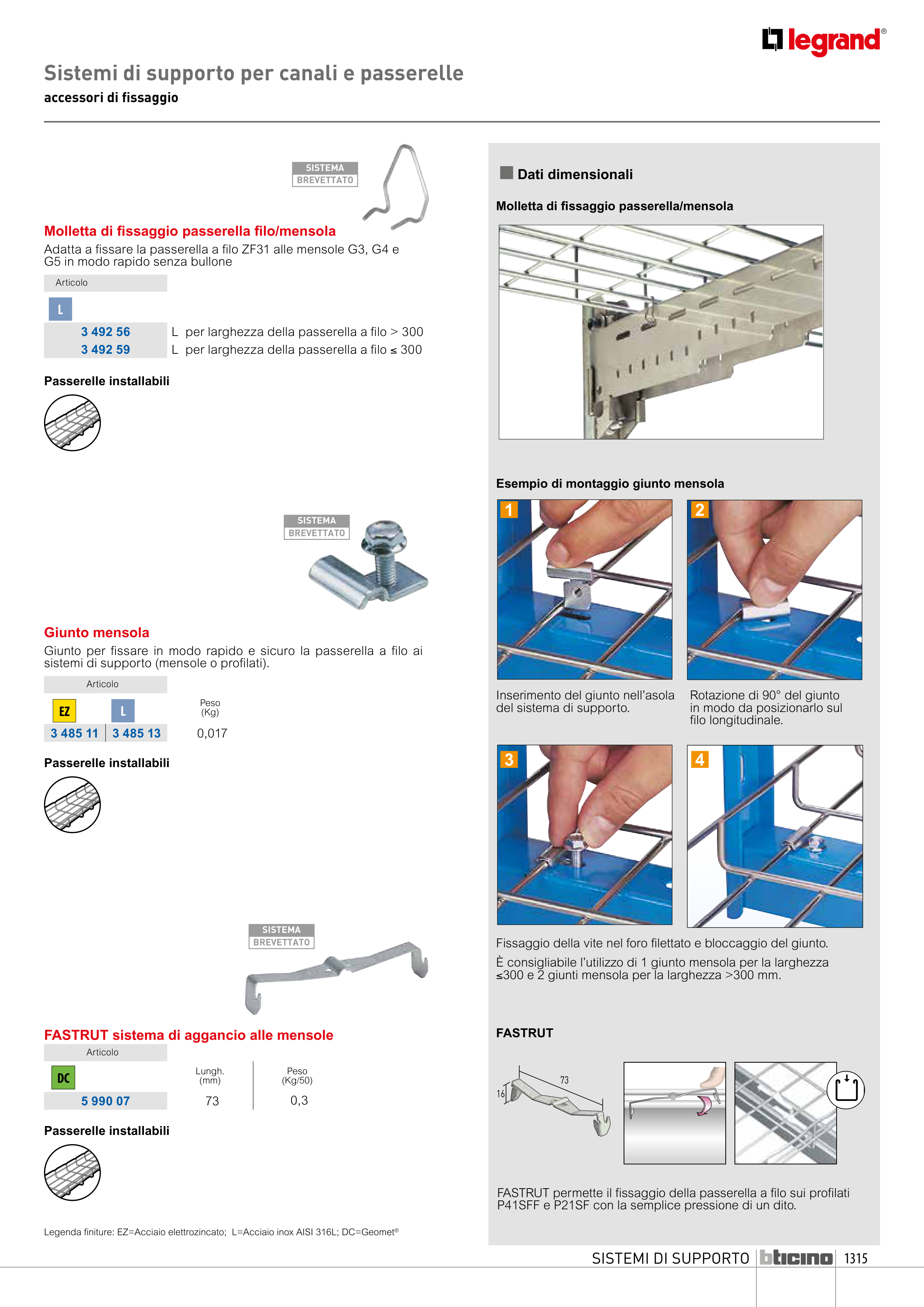

SISTEMI DI SUPPORTO
1315
L
Molletta di fissaggio passerella/mensola
SISTEMA
BREVETTATO
Legenda finiture: EZ=Acciaio elettrozincato; L=Acciaio inox AISI 316L; DC=Geomet®
Esempio di montaggio giunto mensola
Inserimento del giunto nell’asola
del sistema di supporto.
Rotazione di 90° del giunto
in modo da posizionarlo sul
filo longitudinale.
Fissaggio della vite nel foro filettato e bloccaggio del giunto.
SISTEMA
BREVETTATO
FASTRUT permette il fissaggio della passerella a filo sui profilati
P41SFF e P21SF con la semplice pressione di un dito.
FASTRUT
SISTEMA
BREVETTATO
È consigliabile l’utilizzo di 1 giunto mensola per la larghezza
≤300 e 2 giunti mensola per la larghezza >300 mm.
1
3
2
4
73
16
L
EZ
Sistemi di supporto per canali e passerelle
accessori di fissaggio
n Dati dimensionali
Molletta di fissaggio passerella filo/mensola
Adatta a fissare la passerella a filo ZF31 alle mensole G3, G4 e
G5 in modo rapido senza bullone
Articolo
3 492 56
L per larghezza della passerella a filo > 300
3 492 59
L per larghezza della passerella a filo ≤ 300
FASTRUT sistema di aggancio alle mensole
Articolo
Lungh.
(mm)
Peso
(Kg/50)
5 990 07
73
0,3
Giunto mensola
Giunto per fissare in modo rapido e sicuro la passerella a filo ai
sistemi di supporto (mensole o profilati).
Articolo
Peso
(Kg)
3 485 11
3 485 13
0,017
Passerelle installabili
Passerelle installabili
Passerelle installabili
DC
