SISTEMI DI SUPPORTO
1312
L
C
R
H
L1
L
P41SFF25
P21SF25
STAFFE COMPOSIT
L mm
L1 = H mm
R mm
Portata
Q[daN]
800
500
705
400
1000
700
990
350
1200
850
1200
250
COMPOSIT
Legenda finiture: C=Acciaio zincato a caldo dopo lavorazione; L=Acciaio inox AISI 316L

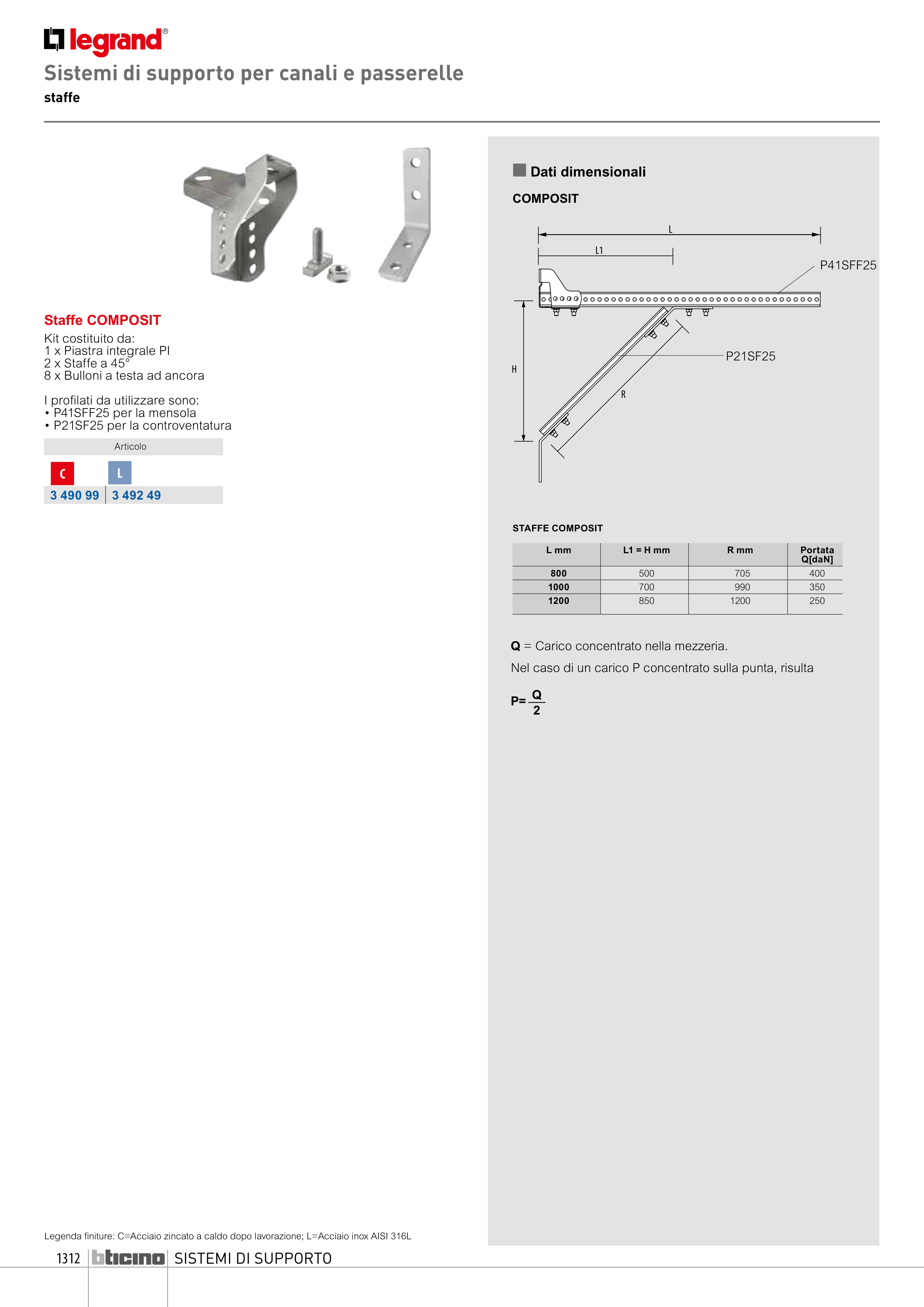

Sistemi di supporto per canali e passerelle
staffe
n Dati dimensionali
Q = Carico concentrato nella mezzeria.
Nel caso di un carico P concentrato sulla punta, risulta
P= Q
2
Staffe COMPOSIT
Kit costituito da:
1 x Piastra integrale PI
2 x Staffe a 45°
8 x Bulloni a testa ad ancora
I profilati da utilizzare sono:
• P41SFF25 per la mensola
• P21SF25 per la controventatura
Articolo
3 490 99
3 492 49
