SISTEMI DI SUPPORTO
1308
Z
G
C
L
Z
G
C
L
Fondo mensola - FM
41
13
57
20
140
180
46
40
60
79
ø10
Articolo
Peso kg
3 490 30
0,32
3 490 80
0,35
3 491 30
0,32
3 492 30
0,32
Articolo
Peso kg
3 490 47
0,51
3 490 97
0,56
3 491 47
0,51
3 492 47
0,51
Fondo mensola regolabile - FR
ø6,5
60
ø10
13
20
20
160
200
20
ø10
Z
G
C
L
X
Mensole doppie
A
L1
L2
Articolo
A mm
L1 mm L2 mm
B mm
C mm
Portata
Q[daN]
3 417 60 - 3 437 60 - 3 447 60
3 465 60 - 3 468 60
300
128
128
44
62
100
3 417 61 - 3 437 61 - 3 447 61
3 465 61 - 3 468 61
500
228
228
84
100
3 417 62 - 3 437 62 - 3 447 62
3 465 62 - 3 468 62
700
328
328
87
100
B
C
*codici gestiti a commessa
Q
Q
Q
Q = Carico concentrato nella
mezzeria della mensola.
Nel caso di un carico P
concentrato sulla punta,
risulta
P= Q
2
Fondo mensola FM e FR + mensole, installazione a parete
Legenda finiture: Z=Acciaio zincato sendzimir; C=Acciaio zincato a caldo dopo lavorazione;
G=Acciaio smaltato blu Gamma-P; L=Acciaio inox AISI 316L; X= Acciaio inox AISI 304
Passerelle installabili

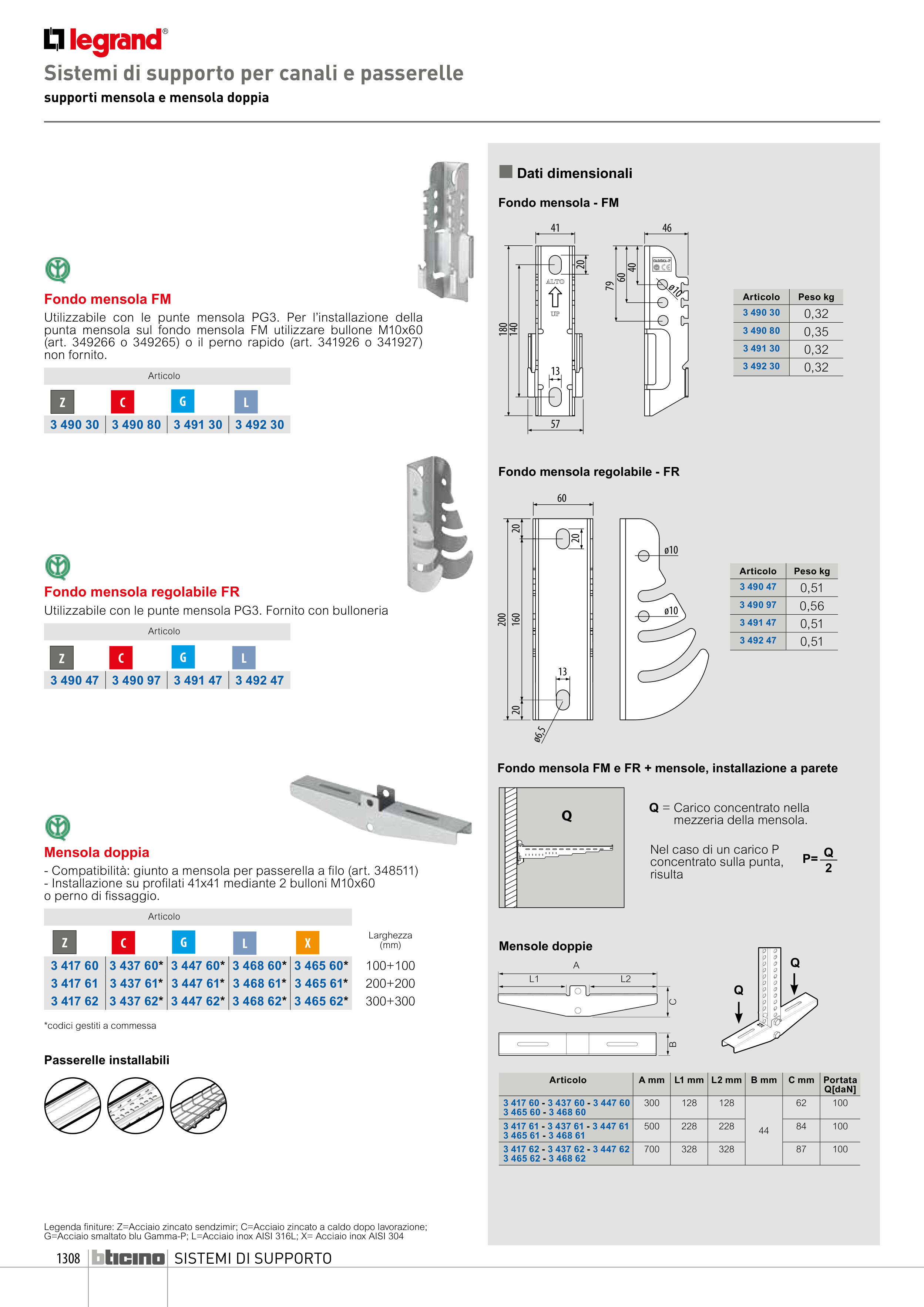

Sistemi di supporto per canali e passerelle
supporti mensola e mensola doppia
n Dati dimensionali
Fondo mensola FM
Utilizzabile con le punte mensola PG3. Per l’installazione della
punta mensola sul fondo mensola FM utilizzare bullone M10x60
(art. 349266 o 349265) o il perno rapido (art. 341926 o 341927)
non fornito.
Articolo
3 490 30
3 490 80
3 491 30
3 492 30
Fondo mensola regolabile FR
Utilizzabile con le punte mensola PG3. Fornito con bulloneria
Articolo
3 490 47
3 490 97
3 491 47
3 492 47
Mensola doppia
- Compatibilità: giunto a mensola per passerella a filo (art. 348511)
- Installazione su profilati 41x41 mediante 2 bulloni M10x60
o perno di fissaggio.
Articolo
Larghezza
(mm)
3 417 60
3 437 60* 3 447 60* 3 468 60* 3 465 60*
100+100
3 417 61
3 437 61* 3 447 61* 3 468 61* 3 465 61*
200+200
3 417 62
3 437 62* 3 447 62* 3 468 62* 3 465 62*
300+300
