SISTEMI DI SUPPORTO
1307

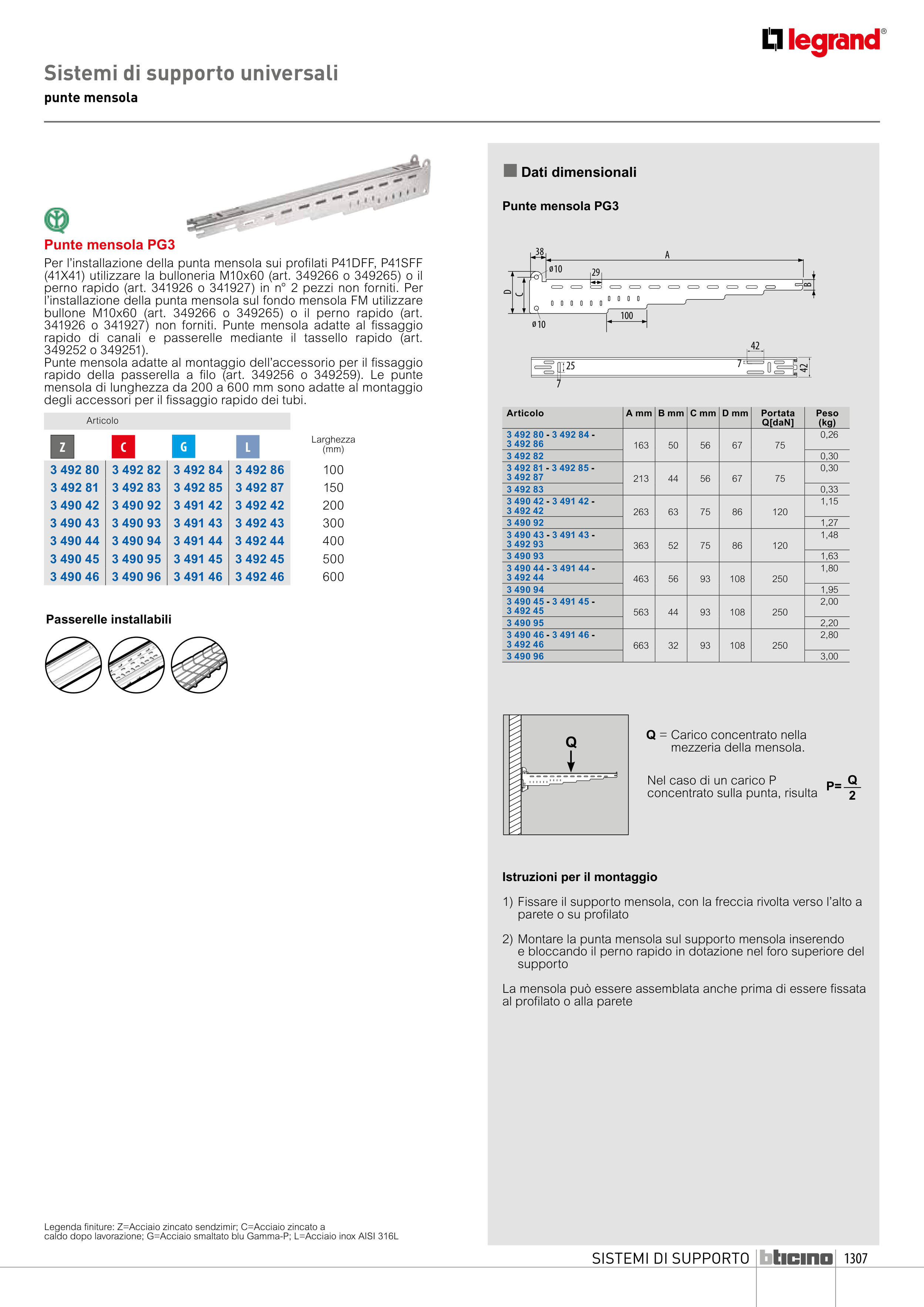

Punte mensola PG3
Per l’installazione della punta mensola sui profilati P41DFF, P41SFF
(41X41) utilizzare la bulloneria M10x60 (art. 349266 o 349265) o il
perno rapido (art. 341926 o 341927) in n° 2 pezzi non forniti. Per
l’installazione della punta mensola sul fondo mensola FM utilizzare
bullone M10x60 (art. 349266 o 349265) o il perno rapido (art.
341926 o 341927) non forniti. Punte mensola adatte al fissaggio
rapido di canali e passerelle mediante il tassello rapido (art.
349252 o 349251).
Punte mensola adatte al montaggio dell’accessorio per il fissaggio
rapido della passerella a filo (art. 349256 o 349259). Le punte
mensola di lunghezza da 200 a 600 mm sono adatte al montaggio
degli accessori per il fissaggio rapido dei tubi.
Articolo
Larghezza
(mm)
3 492 80
3 492 82
3 492 84
3 492 86
100
3 492 81
3 492 83
3 492 85
3 492 87
150
3 490 42
3 490 92
3 491 42
3 492 42
200
3 490 43
3 490 93
3 491 43
3 492 43
300
3 490 44
3 490 94
3 491 44
3 492 44
400
3 490 45
3 490 95
3 491 45
3 492 45
500
3 490 46
3 490 96
3 491 46
3 492 46
600
Legenda finiture: Z=Acciaio zincato sendzimir; C=Acciaio zincato a
caldo dopo lavorazione; G=Acciaio smaltato blu Gamma-P; L=Acciaio inox AISI 316L
Z
G
C
L
A
100
ø10
ø10
29
38
B
D
C
punta pesante
da 600m
42
42
25
7
7
Articolo
A mm B mm C mm D mm
Portata
Q[daN]
Peso
(kg)
3 492 80 - 3 492 84 -
3 492 86
163
50
56
67
75
0,26
3 492 82
0,30
3 492 81 - 3 492 85 -
3 492 87
213
44
56
67
75
0,30
3 492 83
0,33
3 490 42 - 3 491 42 -
3 492 42
263
63
75
86
120
1,15
3 490 92
1,27
3 490 43 - 3 491 43 -
3 492 93
363
52
75
86
120
1,48
3 490 93
1,63
3 490 44 - 3 491 44 -
3 492 44
463
56
93
108
250
1,80
3 490 94
1,95
3 490 45 - 3 491 45 -
3 492 45
563
44
93
108
250
2,00
3 490 95
2,20
3 490 46 - 3 491 46 -
3 492 46
663
32
93
108
250
2,80
3 490 96
3,00
Q
Istruzioni per il montaggio
1) Fissare il supporto mensola, con la freccia rivolta verso l’alto a
parete o su profilato
2) Montare la punta mensola sul supporto mensola inserendo
e bloccando il perno rapido in dotazione nel foro superiore del
supporto
La mensola può essere assemblata anche prima di essere fissata
al profilato o alla parete
Punte mensola PG3
Passerelle installabili
Sistemi di supporto universali
punte mensola
n Dati dimensionali
Q = Carico concentrato nella
mezzeria della mensola.
Nel caso di un carico P
concentrato sulla punta, risulta P= Q
2
