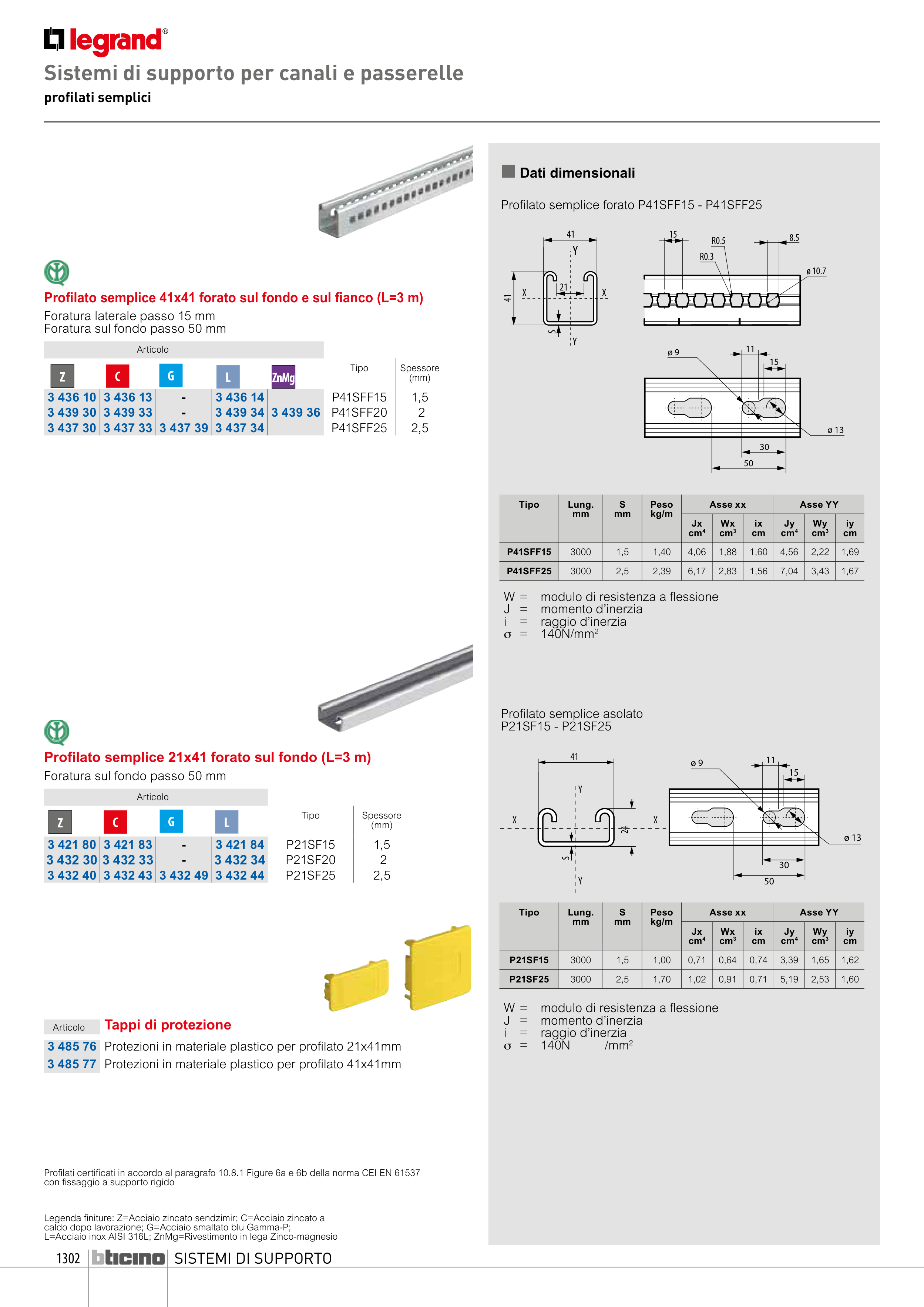

SISTEMI DI SUPPORTO
1302
Profilato semplice 41x41 forato sul fondo e sul fianco (L=3 m)
Foratura laterale passo 15 mm
Foratura sul fondo passo 50 mm
Articolo
Tipo
Spessore
(mm)
3 436 10 3 436 13
-
3 436 14
P41SFF15
1,5
3 439 30 3 439 33
-
3 439 34 3 439 36
P41SFF20
2
3 437 30 3 437 33 3 437 39 3 437 34
P41SFF25
2,5
Sistemi di supporto per canali e passerelle
profilati semplici
Profilato semplice forato P41SFF15 - P41SFF25
Profilato semplice asolato
P21SF15 - P21SF25
Tipo
Lung.
mm
S
mm
Peso
kg/m
Asse xx
Asse YY
Jx
cm4
Wx
cm3
ix
cm
Jy
cm4
Wy
cm3
iy
cm
P41SFF15
3000
1,5
1,40
4,06
1,88
1,60
4,56
2,22
1,69
P41SFF25
3000
2,5
2,39
6,17
2,83
1,56
7,04
3,43
1,67
Tipo
Lung.
mm
S
mm
Peso
kg/m
Asse xx
Asse YY
Jx
cm4
Wx
cm3
ix
cm
Jy
cm4
Wy
cm3
iy
cm
P21SF15
3000
1,5
1,00
0,71
0,64
0,74
3,39
1,65
1,62
P21SF25
3000
2,5
1,70
1,02
0,91
0,71
5,19
2,53
1,60
41
Y
Y
X
X
P3100134
24
S
Legenda finiture: Z=Acciaio zincato sendzimir; C=Acciaio zincato a
caldo dopo lavorazione; G=Acciaio smaltato blu Gamma-P;
L=Acciaio inox AISI 316L; ZnMg=Rivestimento in lega Zinco-magnesio
Profilati certificati in accordo al paragrafo 10.8.1 Figure 6a e 6b della norma CEI EN 61537
con fissaggio a supporto rigido
Z
G
C
Z
G
C
W = modulo di resistenza a flessione
J = momento d’inerzia
i = raggio d’inerzia
σ = 140N/mm2
W = modulo di resistenza a flessione
J = momento d’inerzia
i = raggio d’inerzia
σ = 140N /mm2
L
L
n Dati dimensionali
Profilato semplice 21x41 forato sul fondo (L=3 m)
Foratura sul fondo passo 50 mm
Articolo
Tipo
Spessore
(mm)
3 421 80 3 421 83
-
3 421 84
P21SF15
1,5
3 432 30 3 432 33
-
3 432 34
P21SF20
2
3 432 40 3 432 43 3 432 49 3 432 44
P21SF25
2,5
Articolo
Tappi di protezione
3 485 76 Protezioni in materiale plastico per profilato 21x41mm
3 485 77 Protezioni in materiale plastico per profilato 41x41mm
15
30
11
50
ø 13
ø 9
41
Y
Y
X
X
41
S
21
15
R0.5
8.5
ø 10.7
R0.3
15
30
11
50
ø 13
ø 9
ZnMg
